Вертикальные профили 19", 32U, "С", 2шт | R5VUG32C DKC ДКС

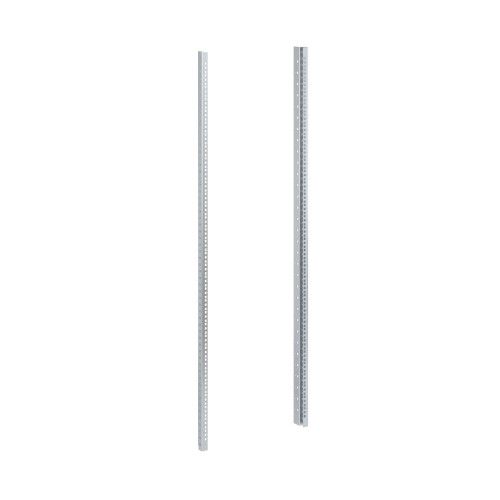

Вертикальный профиль 19 дюйм 32U серия С, комплект 2 шт от DKC (ДКС) - это металлический элемент для сборки стоек 19" в IT-корпусах серии CQE. Профиль обеспечивает надёжное крепление серверного и сетевого оборудования с точной разметкой по единицам высоты (U). Артикул r5vug32c.

Назначение и область применения

Вертикальный профиль 19 дюйм 32U серия С используется для монтажа оборудования в 19-дюймовых корпусах серии CQE от DKC. Подходит для установки серверов, коммутаторов, маршрутизаторов, UPS и других устройств стандарта 19". Применяется в центрах обработки данных, телекоммуникационных узлах, офисных и промышленных системах автоматизации.

Технические характеристики

• Размер: 19 дюйм - соответствует стандартному интервалу крепления оборудования
• Высота: 32U - позволяет разместить до 32 единиц оборудования (1U = 44,45 мм)
• Форма профиля: C-образная - обеспечивает жёсткую фиксацию и доступ к передней и задней стороне
• Материал: сталь с оцинкованным покрытием - защищает от коррозии, повышает долговечность
• Разметка: лазерная гравировка по всей высоте - точно указывает места крепления, исключает ошибки при установке
• Количество в комплекте: 2 шт. - для установки в паре, как требуется для полноценной стойки
• Высота профиля: 2 мм - толщина стенки материала, определяющая прочность конструкции
• Способ монтажа: винтовое крепление - надёжное соединение с горизонтальными рейками R5PDL
• Множественное закрепление: да - можно использовать несколько профилей в одном корпусе для увеличения нагрузочной способности

Совместимость и монтаж

Производитель рекомендует использовать профиль только совместно с горизонтальными монтажными рейками R5PDL и кронштейнами для корпусов серии CQE. Монтируется на боковые стороны корпусов шириной 600 мм или 800 мм. Для корпусов шириной 800 мм требуется дополнительно кронштейн для вертикальных профилей. Крепление осуществляется болтами через предварительно просверленные отверстия в рейках. Не используйте с корпусами других серий - не гарантируется совместимость.

Безопасность и стандарты

Изделие соответствует требованиям EIA-310-D для 19"-стандарта. Оцинкованное покрытие обеспечивает безопасную работу в условиях повышенной влажности. Нет открытых острых кромок - снижена опасность травм при обслуживании.

Преимущества

• Лазерная гравировка разметки - экономит время при расстановке оборудования, минимизирует ошибки
• Оцинкованная сталь - устойчивость к ржавчине даже в помещениях с колебаниями температуры и влажности
• C-образная форма - удобство доступа к кабельным каналам сзади и спереди
• Комплект из двух профилей - сразу готов к сборке стойки, не требует докупки
• Поддержка множественного закрепления - возможность усиления конструкции при большой массе оборудования

Ограничения применения

• Не предназначен для настенных корпусов - только для напольных 19" корпусов серии CQE
• Не совместим с корпусами других брендов или серий (например, DELL, HP, Schneider)
• Не рассчитан на внешнюю эксплуатацию - не имеет защиты IP, работает только внутри помещений
• Максимальная нагрузка зависит от прочности кронштейнов и корпуса - не перегружайте профиль сверх допустимой массы

Примеры использования

• Установка 32 серверов в центральной стойке ЦОД
• Размещение коммутаторов и медиаконвертеров в телеком-шкафу
• Монтаж контроллеров PLC и I/O-модулей в промышленном шкафу управления
• Сборка временной стойки для тестирования сетевого оборудования

Практические советы

• Перед монтажом проверьте, что корпус имеет правильную ширину (600 мм или 800 мм) и установлены необходимые кронштейны
• При использовании нескольких профилей в одной стойке равномерно распределите вес оборудования
• Убедитесь, что все винты затянуты с достаточным усилием - слабый контакт вызывает вибрацию и шум
• Не используйте саморезы большего диаметра - они могут повредить резьбу в рейках R5PDL
• При замене старого профиля - сохраняйте оригинальные крепёжные детали, чтобы не нарушить геометрию сборки
