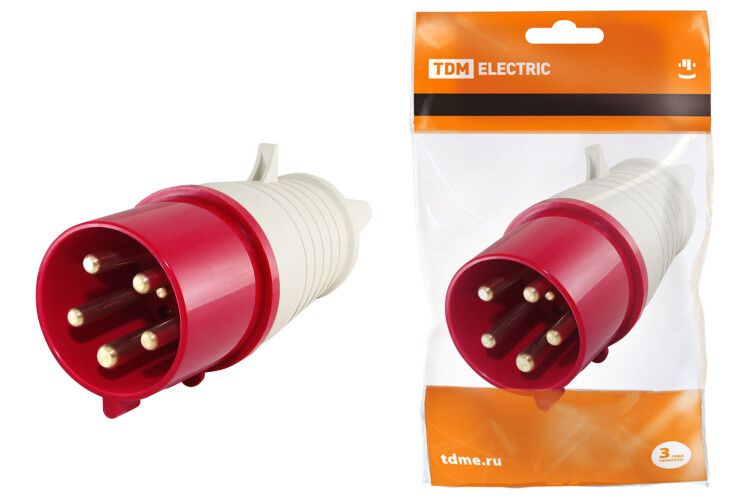

Вилка 015 3Р+РЕ+N 16А 380В IP44 | SQ0601-0003 TDM

Вилка 3-полюсная с заземлением и нейтралью 16 ампер 380 вольт защита от пыли и брызг от TDM ELECTRIC (артикул sq0601-0003) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости и влажности. Устройство соответствует требованиям IEC 60309-2 и подходит как для стационарных установок, так и для переносного электроинструмента.

Назначение и область применения

Вилка sq0601-0003 используется для подключения трёхфазного электрооборудования с рабочим напряжением до 400 В и током до 16 А. Подходит для:

• Переносного строительного оборудования - бетономешалок, вибраторов, компрессоров;
• Промышленных станков и конвейеров с трёхфазным питанием;
• Электроинструментов, работающих на открытых площадках;
• Подключения к кабельным системам питания в цехах, на объектах и в местах с возможным воздействием воды и пыли.

Изделие рассчитано на работу как внутри помещений, так и на улице благодаря защищённой конструкции.

Технические характеристики

• Номинальный ток: 16 А (соответствует IEC и UL)
• Напряжение: 400 В переменного тока, частотой 50–60 Гц (EN 60309-2)
• Количество полюсов: 5 - три фазы (L1, L2, L3), один нейтральный провод (N), один заземление (PE)
• Степень защиты IP44: защищает от твёрдых частиц размером более 1 мм и от брызг воды со всех сторон
• Цвет: красный (RAL 3020) - стандартная цветовая кодировка для трёхфазных сетей 400 В
• Материал корпуса: термостойкий пластик, устойчивый к механическим нагрузкам и химическому воздействию
• Ориентация контактов: заземляющий контакт расположен в положении “6 часов” по часовой стрелке
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных кабелей
• Ввод кабеля: через уплотнительную гайку - обеспечивает герметичность и фиксацию кабеля
• Габариты: 71 × 55 × 168 мм (высота × ширина × глубина)
• Фиксация: запираемая - предотвращает случайное отключение
• Оrientация подключения: прямолинейная - кабель входит прямо, без изгиба

Совместимость и монтаж

Вилка sq0601-0003 совместима с розетками стандарта IEC 60309-2, имеющими аналогичную конфигурацию (5P+E, 16A, 400V, красные). Для монтажа:

• Открутите крышку корпуса, освободив клеммы.
• Зафиксируйте кабель уплотнительной гайкой - её затягивают до плотного прилегания, чтобы исключить проскальзывание и попадание влаги.
• Подключите жилы: L1, L2, L3 - фазы; N - нейтраль; PE - заземление. Каждую жилу зажимают винтом с усилием, указанным в инструкции (не переусердствуйте!).
• Проверьте правильность подключения мультиметром перед включением.
• Установите вилку в розетку до щелчка - запирание должно сработать.

Не используйте адаптеры или переходники - они нарушают целостность защиты IP44 и снижают безопасность.

Безопасность и стандарты

• Соответствует стандарту EN 60309-2 для промышленных соединителей
• Цветовое оформление (красный) соответствует нормам для трёхфазных сетей 400 В
• Запирающая система предотвращает самопроизвольное отсоединение при вибрациях
• IP44 обеспечивает защиту от брызг и пыли - допустимо использование в сырых помещениях и на открытом воздухе
• Материал корпуса не поддерживает горение и устойчив к температуре до +60 C

Преимущества

• Надёжная фиксация кабеля через уплотнительную гайку - снижает риск повреждения жил
• Запираемый механизм - особенно важен на стройплощадках и в движущихся системах
• Ярко-красный цвет - легко отличается от других соединителей, снижает риск ошибочного подключения
• Прямолинейный ввод кабеля - минимизирует изгиб и продлевает срок службы
• Компактные размеры - позволяет использовать в ограниченном пространстве

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй или потока жидкости
• Не рекомендуется для использования в средах с агрессивными химикатами (кислоты, растворители)
• Максимальная температура окружающей среды - +60 C; выше этого значения возможна деформация корпуса
• Не совместим с розетками других серий (например, 32 А или 250 В)
• Не следует применять в качестве замены автоматического выключателя - устройство только коммутирующее

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке
• Присоединение насоса к сети на водоканале
• Питание конвейера в пищевом цеху с регулярной мойкой оборудования
• Временное подключение генератора к распределительному щиту
• Использование в деревообработке - подключение циркулярной пилы с заземлением

Практические советы

• Выбирайте кабель с сечением не менее 2,5 мм2 для тока 16 А - меньшее сечение вызовет нагрев
• При монтаже проверяйте, что все винты клемм хорошо затянуты - слабый контакт - основная причина выхода из строя
• При использовании на улице - после каждого дождя проверяйте наличие влаги внутри корпуса
• Не используйте вилку с повреждённым корпусом или уплотнителем - даже маленькое повреждение снижает степень защиты
• При замене - всегда совмещайте цветовые кодировки: красная вилка - только с красной розеткой
• Для длительной работы в пыльных условиях периодически очищайте контакты сухой мягкой щёткой
