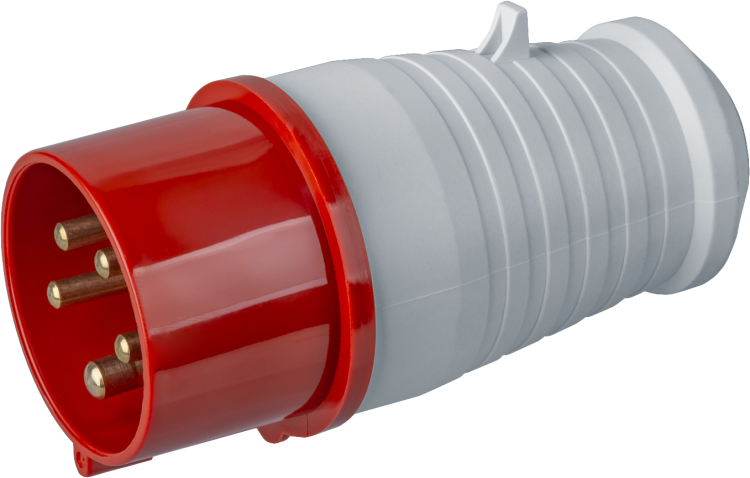

Вилка переносная 16А 3P+N+PE IP44 14 286 NCA-SR015-16-380 Navigator 14286

Переносная вилка Navigator NCA-SR015-16-380 предназначена для безопасного подключения мобильного оборудования к трёхфазной сети 380–415 В. Она сочетает надёжную механическую фиксацию, степень защиты IP44 и цветовое выделение для быстрой идентификации в сложных условиях.

Назначение и область применения

Вилка Navigator NCA-SR015-16-380 используется для временного или перемещаемого подключения трёхфазных устройств с заземлением. Подходит для станков, сварочных аппаратов, компрессоров, насосов и другого промышленного оборудования, работающего от сети 380–415 В. Цвет красный позволяет легко отличить её от других соединений на объекте.

Технические характеристики

• Номинальный ток: 16 А - обеспечивает устойчивую работу нагрузок до 10 кВт при напряжении 380 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE);
• Рабочее напряжение: 380–415 В - соответствует стандартным трёхфазным сетям в промышленности;
• Степень защиты: IP44 - защищает от попадания частиц крупнее 1 мм и брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить жилы кабеля сечением до 2,5 мм2;
• Материал корпуса: термостойкий пластик - устойчив к ударным нагрузкам и воздействию масла;
• Тип кабельного ввода: уплотнительная гайка - герметизирует кабель при затяжке, предотвращает выдергивание;
• Оrientация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности;
• Положение заземляющего контакта: 6 часов - стандартное расположение для совместимости с большинством розеток;
• Цвет: красный - визуальная сигнализация высокого напряжения и отличие от однофазных соединений.

Совместимость и монтаж

Вилка Navigator NCA-SR015-16-380 совместима с розетками того же типа - 5-полюсными, 16 А, IP44, с заземляющим контактом в положении 6 часов. Для монтажа:

• Зачистите конец кабеля на 10–12 мм, чтобы жилы полностью вошли в клеммы;
• Подключите фазы (L1–L3), ноль (N) и заземление (PE) согласно расцветке изоляции;
• Затяните винты клемм равномерно - не допускайте перегрузки усилием;
• Установите уплотнительную гайку так, чтобы она плотно прилегала к внешней оболочке кабеля - это исключит проскальзывание и попадание влаги;
• Не используйте кабели с жилами больше 2,5 мм2 - они не войдут в клеммы и нарушают контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 для штепсельных соединителей промышленного назначения. Конструкция исключает случайное отключение под нагрузкой благодаря прочному механизму фиксации. Красный цвет соответствует рекомендациям по маркировке высоконапряжённых цепей.

Преимущества

• Высокая механическая прочность корпуса снижает риск повреждения при транспортировке;
• Герметичный кабельный ввод продлевает срок службы в сырых или запылённых средах;
• Чёткая цветовая маркировка уменьшает вероятность ошибки при подключении;
• Винтовые клеммы обеспечивают долговременный контакт без необходимости периодической подтяжки;
• Прямолинейная форма упрощает укладку кабеля и минимизирует изгибы под углом.

Ограничения применения

• Не предназначен для постоянной установки - только для временных или передвижных подключений;
• Степень защиты IP44 не гарантирует защиту от струй воды или погружения - нельзя использовать в открытых условиях при дожде;
• Не работает с однофазными системами - требует наличия трёх фаз и нулевого провода;
• Не совместима с розетками других типов (например, с заземлением в положении 12 часов);
• Не рассчитана на частые разъединения под нагрузкой - отсоединяйте только при отключенном питании.

Примеры использования

• Подключение переносного сварочного аппарата на стройплощадке;
• Временное питание насосной станции на объекте без стационарной розетки;
• Обслуживание конвейера на заводе с регулярной заменой оборудования;
• Тестирование новых машин в цеху через гибкое подключение вместо монтажа новой точки.

Практические советы

• Выбирайте кабель с медными жилами и двойной изоляцией - он лучше выдерживает механические нагрузки;
• Перед каждым использованием проверяйте состояние клемм и целостность уплотнительной гайки - износ приводит к нагреву;
• Храните вилку Navigator NCA-SR015-16-380 в сухом месте, не допускайте намокания внутренних контактов;
• Если планируете многочисленные подключения - используйте кабель с усиленной оболочкой и минимальным радиусом изгиба;
• Проверьте соответствие полярности между вилкой и розеткой - особенно важно при работе с чувствительной автоматикой.
