Вилка стационарная 16А 3P+N+PE IP44 14 320 NCA-SR515-16-380 Navigator 14320

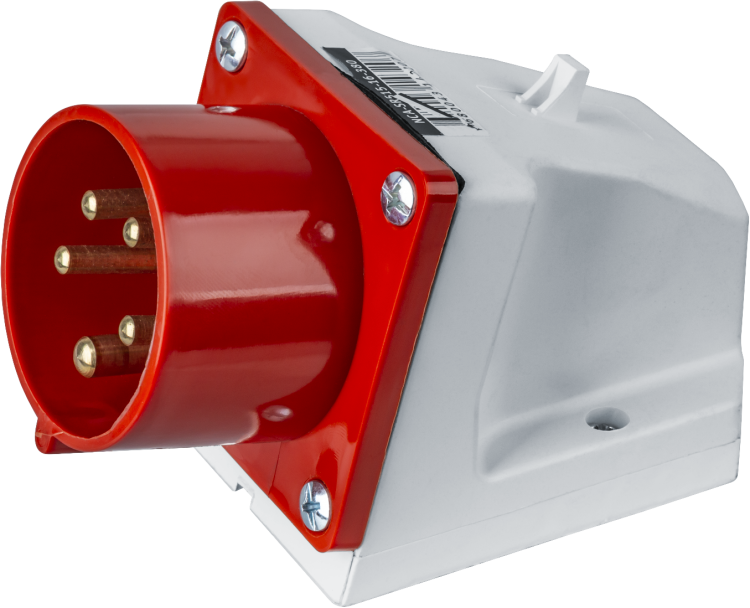

Вилка стационарная Navigator NCA-SR515-16-380 предназначена для надёжного подключения стационарного оборудования к трёхфазной сети 380–415 В с заземлением. Устройство обеспечивает безопасное соединение в условиях повышенной запылённости и влажности благодаря защите IP44 и используется там, где требуется фиксированная точка питания.

Назначение и область применения

Вилка стационарная Navigator NCA-SR515-16-380 применяется для постоянного подключения мощного электрооборудования, требующего трёхфазного питания с нулём и заземлением. Подходит для промышленных объектов: станков, насосов, компрессоров, конвейеров, систем вентиляции. Монтируется на стену или панель, не требует внутренней установки. Красный цвет корпуса соответствует стандартной цветовой кодировке для трёхфазных цепей 380–415 В.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 16 ампер при длительной работе;
• Номинальное напряжение: 380–415 В - рассчитана на трёхфазную сеть с линейным напряжением;
• Частота: 50 Гц - совместима с сетями России и стран СНГ;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземляющий контакт (PE);
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех направлений;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов до 2,5 мм2;
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу при вертикальном монтаже, что упрощает подключение и снижает риск случайного замыкания;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам;
• Угол подключения: прямолинейный - провода выходят прямо из корпуса, без изгиба;
• Тип установки: наружная - монтируется на поверхность, не требует штробления или углубления.

Совместимость и монтаж

Вилка Navigator NCA-SR515-16-380 совместима с розетками серии NCA-SR того же типа - 5-полюсными, с аналогичной ориентацией контактов. Для монтажа используются предварительно просверленные отверстия в корпусе. Крепится саморезами к стене, щиту или раме. Перед подключением проверьте соответствие сечения проводов: максимальное сечение - 2,5 мм2. Напряжение между фазами должно находиться в диапазоне 380–415 В. Не используйте с напряжением выше 415 В - это нарушит работу и снимет гарантию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств внешнего монтажа. Конструкция исключает доступ к токоведущим частям при установленной вилке. Защита IP44 позволяет применять её в помещениях с повышенной влажностью - цехах, на открытых площадках под навесом, в местах с возможным попаданием брызг. Цветовая кодировка красного соответствует ГОСТ Р 50462 для трёхфазных цепей высокого напряжения.

Преимущества

• Фиксированная установка снижает риск случайного отсоединения - идеально для оборудования, которое не перемещается;
• Винтовые клеммы обеспечивают прочное и долговечное соединение даже при вибрациях;
• Красный цвет легко отличить от других типов розеток - повышает безопасность персонала;
• Простая конструкция без сложных механизмов - минимизирует отказы и упрощает обслуживание;
• Подходит для условий, где недопустима внутренняя установка - экономит время и материалы при монтаже.

Ограничения применения

• Не предназначен для использования вне помещений под открытым небом - IP44 не защищает от прямого потока воды или длительного дождя;
• Запрещено использовать с током более 16 А - перегрузка вызывает нагрев и деформацию контактов;
• Не совместима с розетками других серий или брендов - только с розетками NCA-SR той же модификации;
• Не рекомендуется для мобильного оборудования - предназначена только для стационарного подключения;
• Работает только при частоте 50 Гц - не подходит для сетей 60 Гц.

Примеры использования

• Электродвигатель станка с ЧПУ, подключаемый через распределительный щит;
• Компрессор в цехе по производству пива - питание через стационарную вилку для быстрого отключения;
• Вентиляционный агрегат на крыше здания - монтируется на наружной стене под навесом;
• Линия конвейера с несколькими приводами - каждая секция имеет свою вилку Navigator NCA-SR515-16-380 для автономного управления.

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером;
• При подключении проводов затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клемму;
• Обязательно соблюдайте порядок подключения: PE - всегда последний, после фаз и ноля;
• Проверяйте плотность посадки вилки в розетку - если есть люфт, возможно несоответствие модели;
• Для обслуживания достаточно открутить два крепёжных болта - корпус легко снять без демонтажа всей системы.
