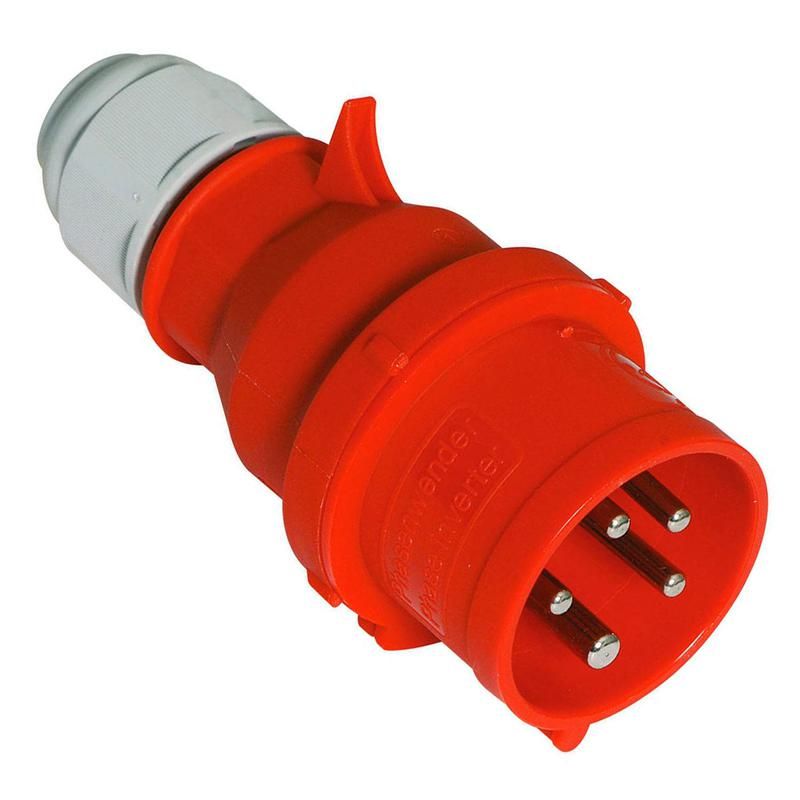

Вилка фазоинвертор 16А 5р(3P+N+РE) 400В 6h IP44 I 225-Bals Bals

Вилка силовая (фазоинвертор) 16А 5P 400В 6h IP44 от Bals - надёжное соединение для трёхфазных устройств с заземлением, где важно менять порядок фаз без переподключения кабеля. Артикул 225-bals подходит для оборудования, требующего частой смены направления вращения двигателя.

Назначение и область применения

Эта вилка предназначена для подключения трёхфазной нагрузки на 400 В с защитным заземлением. Особенность - наличие фазового инвертора: он позволяет изменить последовательность фаз (L1–L2–L3 ↔ L3–L2–L1) одним движением рычага, не разбирая соединение. Это особенно удобно при работе с насосами, вентиляторами, компрессорами и другими механизмами, которым требуется реверс.

Подходит для мобильных установок, ремонтных бригад, участков с часто меняющимися задачами. Применяется на заводах, в мастерских, на объектах с временным оборудованием.

Технические характеристики

• Номинальный ток: 16 А - выдерживает длительную нагрузку до этого значения без перегрева;
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением (TN-S, TN-C-S);
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE);
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон;
• Тип клемм: безвинтовые - быстрый монтаж кабеля без инструментов; просто вставьте жилу и закрепите зажим;
• Положение заземляющего контакта: 6 часов - контакт расположен внизу при нормальной ориентации вилки;
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба, снижает механическую нагрузку;
• Материал корпуса: пластик - устойчив к ударным нагрузкам и химическим воздействиям;
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля любого диаметра до 8 мм;
• Цвет: красный - стандартизированная цветовая маркировка для высоковольтных/трёхфазных соединений.

Совместимость и монтаж

Вилка совместима с розетками того же типа: 5P, 16A, 400В, IP44, с расположением контактов по стандарту IEC 60309. Убедитесь, что розетка имеет аналогичное положение заземляющего контакта (6 ч).

При монтаже:

• Используйте кабели с медными жилами сечением 1,5–4 мм2;
• Зачистите изоляцию на 10–12 мм перед вставкой в клемму;
• Не затягивайте слишком сильно - безвинтовые клеммы самозажимные, переусердствовать можно повредить контакт;
• Проверьте плотность посадки кабеля через уплотнительную гайку - она должна плотно прилегать, чтобы сохранить степень защиты IP44.

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309 для промышленных штекерных соединений. Конструкция исключает случайное отключение под нагрузкой благодаря прочному замку и физической блокировке. Красный цвет сигнализирует о повышенном напряжении - предупреждает о риске поражения током.

Преимущества

• Фазовый инвертор экономит время - не нужно перебирать кабели при смене направления вращения;
• Безвинтовые клеммы позволяют выполнить подключение за минуту даже без опыта;
• Защита IP44 делает её пригодной для работы в условиях пыли, сырости и возможных брызг;
• Прямолинейная форма снижает риск перегиба кабеля и увеличивает срок службы;
• Красный корпус легко отличается от других типов вилок - минимизирует ошибки при подключении.

Ограничения применения

• Не предназначен для постоянной эксплуатации в условиях погружения в воду или сильного потока жидкостей - IP44 не гарантирует защиту от струй;
• Не работает с однофазными сетями 230 В - требует именно трёхфазного питания с нулём и заземлением;
• Не рекомендуется использовать в средах с агрессивными химическими веществами - пластик корпуса не устойчив к растворителям и кислотам;
• Работает только с кабелями до 8 мм по внешнему диаметру - более толстые не войдут в уплотнительную гайку.

Примеры использования

• Передвижной станок с ЧПУ, где нужно часто менять направление шпинделя;
• Конвейерная лента на пищевом производстве - реверс для очистки или сброса пробки;
• Вентиляционная система в цеху - смена режима вентиляции зимой/летом;
• Сварочные аппараты с функцией реверса дуги;
• Автомобильные сервисы - подключение компрессора или шлифмашины с регулировкой вращения.

Практические советы

• Перед каждым использованием проверяйте положение переключателя фазового инвертора - убедитесь, что он установлен нужным образом (обычное / инвертированное);
• Не используйте вилку с повреждённым корпусом или деформированными контактами - даже маленькая трещина снижает защиту IP44;
• Храните в сухом месте, избегайте попадания металлической стружки или песка внутрь - они могут вызвать замыкание;
• При подключении кабеля всегда отключайте питание - даже при отключенном переключателе фаз, контакты остаются под напряжением;
• Для долгой службы периодически осматривайте клеммы - при появлении нагара или окисления очищайте контакты сухой щёткой.
