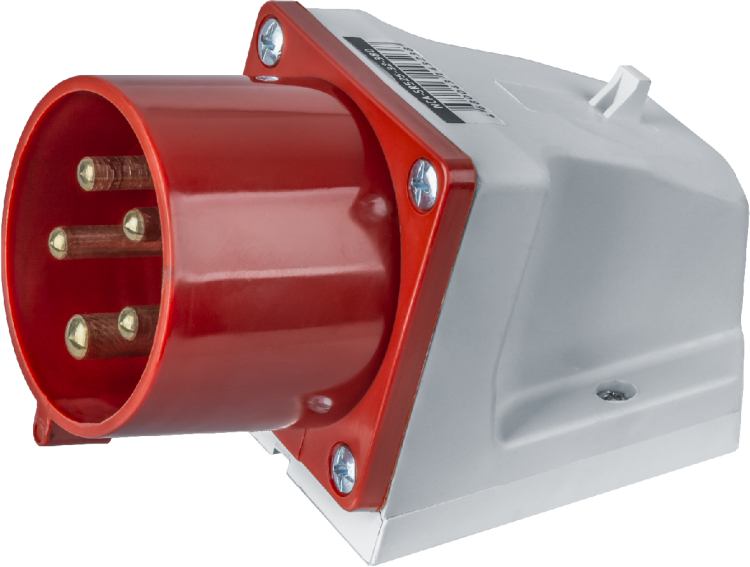

Вилка стационарная 32А 3P+N+PE IP44 14 323 NCA-SR525-32-380 Navigator 14323

Вилка стационарная Navigator NCA-SR525-32-380 предназначена для надёжного подключения мощного оборудования к трёхфазной сети с заземлением. Прочная конструкция и степень защиты IP44 делают её подходящей для использования в условиях производства, где есть пыль, брызги воды или механические воздействия.

Назначение и область применения

Вилка стационарная Navigator NCA-SR525-32-380 используется для постоянного подключения электрооборудования к трёхфазной сети 380–415 В с нулём и защитным заземлением. Подходит для стационарной установки на стену или другую поверхность в цехах, на производстве, в мастерских и других помещениях с повышенными требованиями к защите от внешних факторов.

Технические характеристики

• Максимальная сила тока: 32 А - позволяет подключать оборудование мощностью до ~22 кВт при 380 В;
• Номинальное напряжение: 380–415 В - совместима с промышленными трёхфазными сетями;
• Частота: 50 Гц - стандартная для России и стран СНГ;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE);
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов;
• Тип конструкции: вилка для монтажа на поверхность - устанавливается на стену, не требует штробления;
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует распространённым стандартам сборки;
• Цвет: красный - сигнализирует высокий класс напряжения и отличает устройство от бытовых аналогов;
• Угол подключения: прямолинейный - провода выходят прямо из корпуса, удобно при прокладке вдоль стен;
• Материал корпуса: пластик - устойчив к химическим веществам, не проводит ток, не нагревается.

Совместимость и монтаж

Вилка Navigator NCA-SR525-32-380 совместима с розетками того же типа и серии - NCA-SR. Для правильного подключения важно соблюдать цветовую маркировку проводов: фазы - коричневый/чёрный/серый, нуль - синий, заземление - жёлто-зелёный. Монтаж выполняется на поверхность с помощью встроенных крепёжных отверстий. Диаметр отверстий под болты - 5 мм. Перед установкой проверьте соответствие посадочных размеров и наличие свободного места вокруг устройства для доступа к клеммам.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных соединителей. Каждая вилка прошла тестирование на ударную прочность, термостойкость и электрическую целостность. Наличие защитного заземления обеспечивает безопасность при работе с оборудованием, имеющим металлический корпус.

Преимущества

• Высокая надёжность благодаря качественным винтовым клеммам - минимизируется риск перегрева и окисления контактов;
• Защита IP44 снижает риск повреждений от пыли и случайных брызг воды - идеально для цехов и открытых площадок;
• Ярко-красный цвет легко выделяет устройство среди других - снижает вероятность ошибочного подключения;
• Прямолинейная форма упрощает прокладку кабелей и экономит место при компактном расположении нескольких точек;
• Поддерживается серия NCA-SR - можно использовать с другими элементами этой линейки для унифицированной системы питания.

Ограничения применения

• Не предназначен для использования во взрывоопасных средах - отсутствует защита Ex;
• Не рекомендуется для длительного нахождения под прямыми струями воды - IP44 не обеспечивает защиту от направленного потока;
• Не подходит для мобильных применений - является стационарным изделием, не рассчитано на частое отключение;
• Работает только при температуре окружающей среды от -25C до +40C - вне этого диапазона возможны изменения характеристик материала.

Примеры использования

• Подключение сварочных аппаратов на производстве;
• Электропитание насосов, компрессоров и конвейеров;
• Запитка крупногабаритных станков с ЧПУ;
• Фиксированные точки питания для ремонтных зон и сервисных участков;
• Оборудование на пищевых и металлургических предприятиях, где требуется защита от пыли и влаги.

Практические советы

• Перед подключением обязательно отключите питание и используйте пробники для проверки отсутствия напряжения;
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить пластиковые детали;
• Выбирайте кабель с медными жилами сечением не менее 6 мм2 - это гарантирует безопасную работу при 32 А;
• При установке рядом с другими устройствами оставляйте минимальный зазор 5 см - для теплоотвода и доступа;
• Проверяйте соответствие розетки и вилки - они должны быть одной серии (NCA-SR) и иметь одинаковое количество полюсов и ориентацию контактов.
