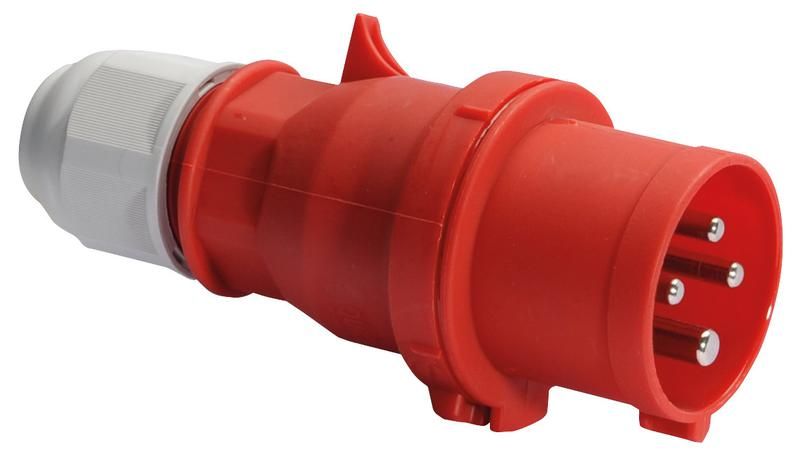

Вилка 16А 3Р+Е 400В 6h IP44 Quick-Connect фазоинвертор 22053 I 22053-Bals Bals

Вилка силовая Bals 22053 - надёжное соединение для трёхфазных устройств с заземлением, рассчитанная на работу в условиях повышенной запылённости и влаги. Благодаря быстрому подключению и защите IP44, она подходит для промышленного оборудования, где важна скорость замены и безопасность.

Назначение и область применения

Вилка силовая Bals 22053 предназначена для подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Устройство используется там, где требуется частая перестановка оборудования или быстрая замена кабеля - например, на станках, конвейерах, сварочных аппаратах, компрессорах и других промышленных установках. Наличие фазоинвертера позволяет менять направление вращения двигателя без изменения проводки на стороне сети.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP44 (защита от брызг воды и частиц размером более 1 мм)
• Тип клемм: Безвинтовые - зажимаются рычагом, не требуют отверток
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом - контакт расположен внизу)
• Материал корпуса: Пластик - устойчивый к механическим воздействиям и химическим средам
• Тип кабельного ввода: Уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля
• Оrientация подключения: Прямолинейная - кабель выходит прямо из корпуса
• Цвет: Красный - соответствует стандарту CEE для трёхфазных соединений

Совместимость и монтаж

Вилка Bals 22053 совместима с розетками стандарта CEE 16A/400V, имеющими такое же расположение контактов (6 часов). Для монтажа:

• Зачистите конец кабеля на 8–10 мм, удалите изоляцию с жил L1, L2, L3 и PE
• Откройте крышку клеммника, вставьте жилы в соответствующие контакты (PE - нижний, 6 ч)
• Закройте механизм - он автоматически зажимает провода
• Затяните уплотнительную гайку, чтобы предотвратить выдергивание кабеля

Не используйте кабели с внешним диаметром менее 6 мм или более 12 мм - уплотнительная гайка не обеспечит герметичность.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309-2 для промышленных штепселей. Конструкция исключает случайное отключение при нагрузке благодаря прочному механизму фиксации. Цвет красный указывает на трёхфазное исполнение, что снижает риск путаницы с однофазными соединениями.

Преимущества

• Быстрое подключение - без инструментов, за секунды
• Фазоинвертер встроен - можно менять направление вращения двигателя просто переключив вилку
• Защита IP44 - работает в цехах с брызгами масла, воды, пыли
• Пластиковый корпус - легкий, не проводит ток, не нагревается
• Герметичный кабельный ввод - продлевает срок службы кабеля и предотвращает попадание влаги внутрь

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не гарантирует защиту от струй под давлением
• Не рекомендуется использовать в местах с температурой ниже -25C - материал становится хрупким
• Не подходит для высокочастотных импульсных нагрузок - только для сетевой частоты 50 Гц
• Работает только с кабелями, подходящими по сечению (до 2,5 мм2) - превышение может вызвать перегрев

Примеры использования

• Подключение трехфазного станка с ЧПУ в сборочном цеху
• Перемещаемый конвейер с двигателем, который часто меняют место
• Сварочный аппарат на объекте с временными условиями
• Компрессор в пищевом производстве - где нужна частая мойка, но нельзя допускать попадания воды в контакты

Практические советы

• Перед каждым подключением проверяйте, что все жилы плотно зажаты - слабый контакт вызывает нагрев
• Используйте эту вилку только с розетками того же типа - не адаптируйте её через переходники
• При использовании в условиях вибрации периодически осматривайте крепление кабеля - уплотнительная гайка может ослабнуть
• Если вам нужно изменить направление вращения двигателя - просто переверните вилку на 180°, не перепутав фазы
• Храните в сухом месте - даже при IP44 длительное воздействие влаги снижает долговечность пластика
