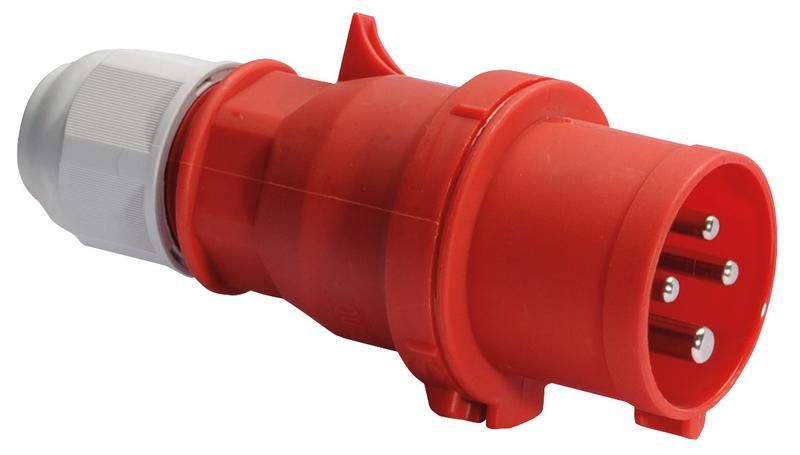

Вилка кабельная 16А 4р 400v IP44 2130 I 2130-Bals Bals

Вилка кабельная Bals 2130-BALS предназначена для надёжного подключения оборудования к трёхфазной сети 400 В с заземлением. Ключевая особенность - безвинтовая клемма и степень защиты IP44, что делает её подходящей для условий с повышенной запылённостью или возможным попаданием брызг воды.

Назначение и область применения

Вилка кабельная Bals 2130-BALS используется для временного или постоянного подключения мощного электрооборудования к распределительным сетям 400 В. Подходит для станков, насосов, компрессоров, сварочных аппаратов и других устройств, требующих четырёхпроводного подключения (три фазы + PE). Применяется на производствах, в мастерских, на стройплощадках и в местах с умеренной влажностью.

Технические характеристики

• Максимальный ток: 16 А - позволяет подключать нагрузку до 11 кВт при напряжении 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть с рабочим напряжением между фазами
• Количество полюсов: 4 - три фазных контакта (L1, L2, L3) и один заземляющий (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц крупнее 1 мм и от брызг воды со всех сторон
• Тип подключения: безвинтовая клемма - быстрый монтаж проводов без инструментов
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 8–12 мм
• Ориентация подключения: прямолинейная - удобна для прямого вывода кабеля без изгибов
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством розеток
• Цвет: красный - визуально выделяет высоковольтное оборудование, соответствует цветовой маркировке трёхфазных цепей

Совместимость и монтаж

Вилка Bals 2130-BALS совместима с розетками того же типа - 4P 16A IP44. Для установки необходимо:

• Зачистить конец кабеля на 10–15 мм
• Вставить жилы в соответствующие клеммы (L1, L2, L3, PE)
• Закрыть крышку клеммника - контакт будет замкнут автоматически
• Затянуть уплотнительную гайку до плотного прилегания к кабелю

Не допускается перегрузка по току - максимальная нагрузка 16 А. Убедитесь, что диаметр кабеля соответствует требованиям уплотнительной гайки (обычно 6–12 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 для штепсельных соединителей промышленного исполнения. Конструкция исключает случайное отключение при нагрузке благодаря прочному механизму фиксации. Цветовая маркировка (красный) указывает на наличие опасного напряжения - соблюдайте правила безопасности при работе с оборудованием.

Преимущества

• Быстрая сборка без инструментов - экономия времени при монтаже и обслуживании
• Надёжная фиксация кабеля через уплотнительную гайку - снижает риск повреждений и отсоединения
• Защита IP44 - работает в условиях цехов, где есть пыль и капли воды
• Чёткая цветовая исключительная маркировка - минимизирует ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или потока жидкости
• Не рекомендуется использовать в помещениях с температурой ниже –25 C или выше +60 C - материал корпуса теряет эластичность
• Не подходит для частого подключения/отключения под нагрузкой - может вызвать нагрев и износ контактов
• Не совместима с розетками других типов (например, 3P+PE с другим положением заземления)

Примеры использования

• Подключение трехфазного станка с ЧПУ к мобильной распределительной коробке
• Временное питание сварочного аппарата на стройке
• Работа с воздушными компрессорами на производстве
• Передвижные осветительные установки с трёхфазным питанием

Практические советы

• Выбирайте кабель с медными жилами сечением не менее 2,5 мм2 для безопасной работы при 16 А
• Проверьте соответствие диаметра кабеля уплотнительной гайке перед монтажом - слишком тонкий кабель не будет надёжно закреплён
• При использовании в условиях вибраций дополнительно проверяйте затяжку кабельного ввода после первых нескольких включений
• Не используйте адаптеры или переходники - они нарушают целостность защиты IP44 и увеличивают риск перегрева
• Храните вилку Bals 2130-BALS в сухом месте - даже при IP44 длительное воздействие влаги снижает срок службы пластиковых элементов
