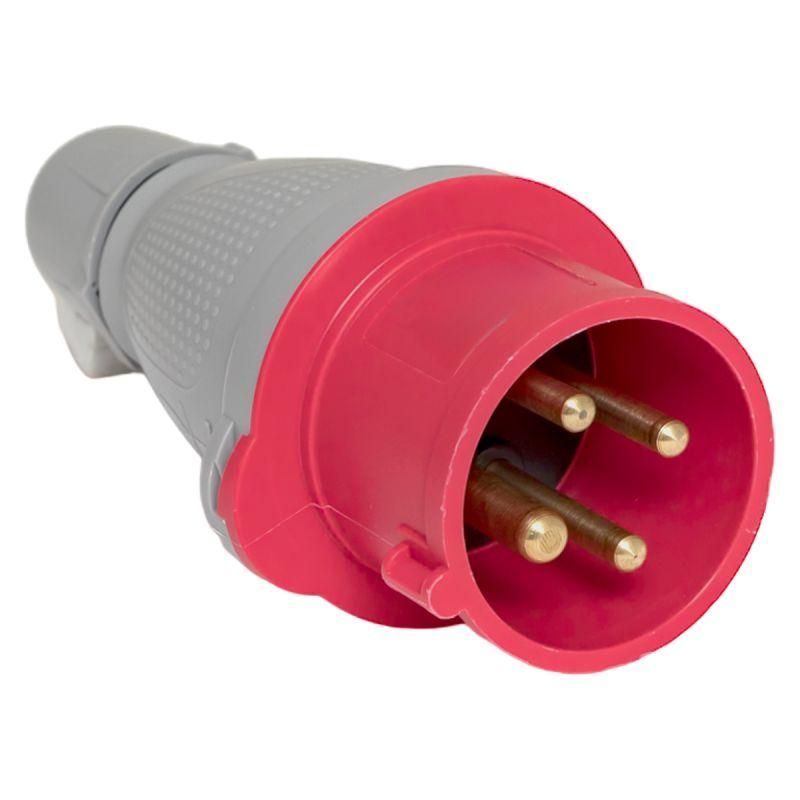

Вилка переносная 014 3Р+РЕ 16А 380В IP44 EKF PROXIMA | ps-014-16-380-PRO

Вилка переносная 3Р+РЕ 16А 380В IP44 CEE от EKF (артикул ps-014-16-380-pro) - надёжное соединение для временного подключения мощного промышленного оборудования. Конструкция соответствует стандарту CEE, обеспечивает безопасную передачу энергии в условиях повышенной запылённости и влажности.

Назначение и область применения

Вилка переносная 3Р+РЕ 16А 380В IP44 CEE используется для подключения трёхфазного оборудования с заземлением. Подходит для временных сетей на стройплощадках, в цехах, на объектах с мобильными пунктами питания, в жилых трейлерах и других местах, где требуется быстрый и безопасный доступ к сети 380–400 В.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 11 кВт при 380 В
• Напряжение: 400 В - рассчитана на работу в трёхфазных сетях с линейным напряжением до 400 В
• Количество полюсов: 4 - три фазы (L1, L2, L3) + защитное заземление (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: безвинтовая клемма - позволяет быстро закрепить провода без инструментов
• Тип кабельного ввода: уплотнительная гайка - герметично фиксирует кабель диаметром до 12 мм
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и перепадам температур
• Положение заземляющего контакта: 6 часов - совместимо с розетками стандарта CEE 11/12/15/16
• Цвет: серый (RAL 3024) - стандартный цвет для промышленных соединителей

Совместимость и монтаж

Вилка переносная EKF PROxima совместима с любыми розетками стандарта CEE 3P+E (синего цвета, 16 А). Для монтажа:

• Зачистите конец кабеля на 12–15 мм
• Вставьте жилы в клеммы: L1, L2, L3, PE - соответственно цветовой маркировке
• Закрепите кабель уплотнительной гайкой - затяните до плотного прилегания
• Не используйте кабели с внешним диаметром менее 6 мм или более 12 мм - возможна потеря герметичности

Перед первым включением проверьте надёжность контактов и отсутствие перекосов в штекере.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 и ГОСТ Р МЭК 60309-2. Защита IP44 предотвращает попадание пыли и брызг воды внутрь корпуса. Контакты выполнены из медных сплавов с никелевым покрытием - снижают риск окисления и нагрева. Наличие заземляющего контакта в положении 6 часов гарантирует правильное подключение и исключает случайное отключение при вибрации.

Преимущества

• Быстрая сборка благодаря безвинтовой клемме - экономит время при монтаже и ремонте
• Герметичная конструкция с уплотнительной гайкой - сохраняет работоспособность в сырых и пыльных средах
• Жесткая фиксация кабеля - минимизирует риск обрыва при частых перемещениях
• Совместимость с широким кругом промышленных розеток - универсальное решение для разных систем

Ограничения применения

• Не предназначен для постоянной установки - только для временного подключения
• Не следует использовать в условиях погружения в воду - IP44 не обеспечивает защиту от потока жидкости
• Не рекомендуется применять при температурах ниже -25 C - материал корпуса становится хрупким
• Не допускается использование с током выше 16 А - возможен перегрев и выход из строя

Примеры использования

• Подключение сварочных аппаратов на стройке
• Питание компрессоров, насосов и воздушных молотов
• Временные осветительные системы на открытых площадках
• Электроснабжение мобильных офисов и жилых трейлеров
• Оборудование на объектах с временными электросетями (выставки, мероприятия)

Практические советы

• Выбирайте кабель сечением не менее 2,5 мм2 для тока 16 А - меньше может вызвать перегрев
• Проверяйте целостность уплотнительной гайки после каждого демонтажа - заменяйте при трещинах
• Не вставляйте вилку под нагрузкой - всегда отключайте оборудование перед подключением
• Храните изделие в сухом месте - даже при IP44 длительное воздействие влаги снижает срок службы
• При использовании в многокабельных системах помечайте каждую вилку - так проще диагностировать неисправности
