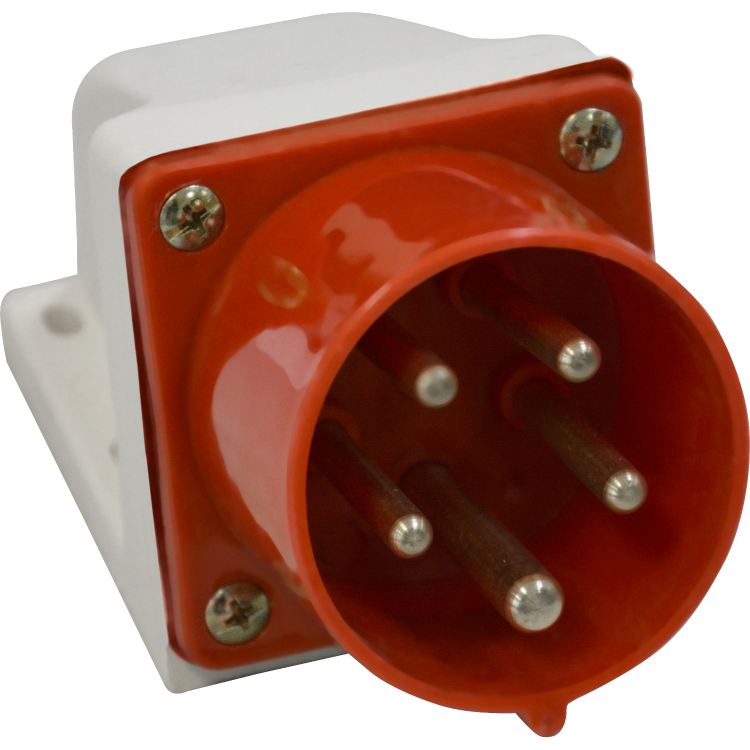

Вилка силовая 525 32А 6h 3P+N+E IP44 КЭАЗ (Курский электроаппаратный завод) 241218

Вилка 525-32А-6h-380AC-3P+PE+N-IP44 для монтажа на поверхность - это надёжный силовой разъём от КЭАЗ, предназначенный для временного или постоянного подключения трёхфазного оборудования с заземлением. Артикул 241218 соответствует сериям силовых разъёмов КЭАЗ и используется там, где требуется устойчивый контакт при высоких нагрузках.

Назначение и область применения

Вилка 525-32А-6h-380AC-3P+PE+N-IP44 для монтажа на поверхность применяется для подключения трёхфазных потребителей с нейтралью и заземлением. Подходит для переносных и стационарных устройств, работающих в условиях повышенной запылённости или влажности. Часто встречается на производствах, в цехах, на стройплощадках и в энергообъектах, где используются станки, насосы, компрессоры и другое оборудование мощностью до 12–15 кВт.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева;
• Напряжение: 400 В (переменный ток) - совместима с сетями 380/220 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), одно заземление (PE);
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм; не подходит для погружения или прямого потока воды;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов сечением до 6 мм2;
• Положение заземляющего контакта: 6 часов - ориентирован вниз при установке, что снижает риск попадания влаги;
• Оrientация подключения: прямой угол - позволяет экономить место и избежать перегибов шнура;
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически агрессивным средам;
• Цвет: красный - стандартизированный цвет для трёхфазных соединений;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима влажность до 95% при 25C;
• Нормативный документ: ТУ3424-079-05758109-2014 - соответствие требованиям ГОСТ и внутренним стандартам КЭАЗ.

Совместимость и монтаж

Вилка 525-32А-6h-380AC-3P+PE+N-IP44 для монтажа на поверхность совместима с розетками того же типа и серии - в частности, с розетками КЭАЗ 525-32А-6h-380AC-3P+PE+N-IP44. Монтируется на стену, щит или раму с помощью крепёжных отверстий в корпусе. Для правильного подключения используйте провода сечением 2,5–6 мм2. Обязательно затяните винты клемм с усилием 0,5–0,7 Нм - недостаточно плотный контакт вызывает нагрев, слишком сильный - повредит резьбу. Не используйте с автоматическими выключателями ниже 32 А - возможна ложная срабатываемость.

Безопасность и стандарты

Изделие соответствует требованиям ТУ3424-079-05758109-2014 и прошло проверку на прочность изоляции, термическую стойкость и механическую целостность. Защита IP44 обеспечивает безопасность при случайном контакте с брызгами, но не заменяет отключение питания перед обслуживанием. Цветовая кодировка (красный) соответствует нормам для трёхфазных систем. Применение в помещениях с взрывоопасными средами запрещено - материал не является взрывозащищённым.

Преимущества

• Высокая надёжность контактов благодаря медным токоведущим частям и качественной винтовой клемме;
• Удобная ориентация под углом 90° - минимизирует натяжение кабеля и продлевает срок службы;
• Чёткая цветовая маркировка и расположение контактов исключают ошибки при подключении;
• Корпус из ударопрочного пластика устойчив к деформации даже при частых перестановках;
• Производится на КЭАЗ - заводе с более чем 70-летней историей в области силовых разъёмов.

Ограничения применения

• Не предназначен для работы в условиях постоянного прямого воздействия воды - IP44 не гарантирует герметичность при струйном орошении;
• Не рекомендуется использовать в местах с температурой ниже −25C или выше +40C - возможно изменение свойств материала;
• Не совместим с розетками других серий, даже если они имеют 5 полюсов - различаются геометрия и глубина посадки;
• Не следует применять в качестве основного коммутирующего устройства - не имеет функции отключения под нагрузкой;
• Не подходит для подключения оборудования с импульсными нагрузками свыше 100 А - возможен пробой контактов.

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройке;
• Временное питание конвейера на пищевом производстве;
• Переносной компрессор с двигателем 5,5 кВт на объекте;
• Оборудование в цехах с частыми перемещениями - вилка легко отсоединяется и снова подключается;
• Резервное питание насосной станции при аварийном отключении.

Практические советы

• Перед первым подключением проверьте соответствие фаз - используйте фазоискатель, чтобы избежать неверного порядка L1/L2/L3;
• При монтаже на металлическую поверхность обязательно заземлите корпус через крепёж - это усиливает защиту;
• Не закручивайте винты клемм отверткой с плоским жалом - лучше использовать крестовую с регулируемым моментом;
• Проверяйте состояние контактов каждые 6 месяцев - особенно при работе в пыльных условиях;
• Если нужна защита от случайного отключения - используйте вилку вместе с розеткой с механической блокировкой;
• Артикул 241218 - единственный номер для заказа этой модели. Не путайте с аналогами от других производителей - отличаются по форме и шагу контактов.
