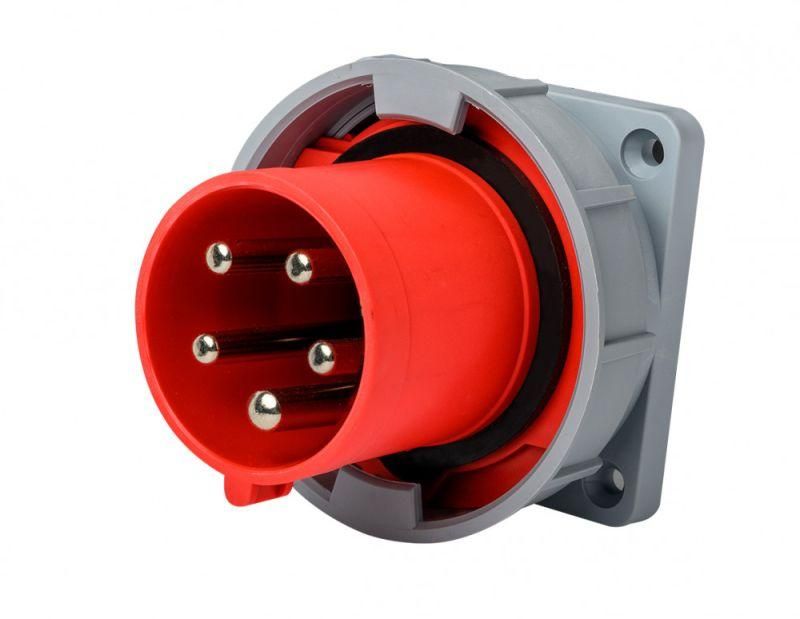

Вилка для скрытой проводки 3Р+РЕ+N 16А 380В IP67 ВЩ-103 | 26241DEK DEKraft APC

Вилка для скрытой проводки 3P+PE+N 16A 380V IP67 ВЩ-103 от DEKraft - это промышленный разъём для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Артикул 26241dek соответствует стандарту CEE 615W и предназначен для монтажа в распределительных щитах и стационарных системах.

Назначение и область применения

Вилка для скрытой проводки 3P+PE+N 16A 380V IP67 ВЩ-103 используется для подключения трёхфазного оборудования с заземлением и нулевым проводником. Подходит для постоянной установки внутри распределительных щитов из пластика или металла, где требуется высокая защита от внешних воздействий. Применяется в промышленных объектах, на стройплощадках, в специализированном автотранспорте, на производствах с влажными или пыльными условиями.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра на 30 минут)
• Тип разъёма: силовой стандарт CEE 615W
• Оrientация заземляющего контакта: 6 часов (горизонтально вниз)
• Подключение: винтовые клеммы
• Материал корпуса: термостойкий полиамид (самозатухающий)
• Кабельный ввод: уплотнительная гайка для фиксации кабеля
• Гарантия: 3 года

Совместимость и монтаж

Вилка для скрытой проводки 3P+PE+N 16A 380V IP67 ВЩ-103 совместима с розетками того же типа CEE 615W. Устанавливается в стеновые ниши или внутренние отверстия распределительных щитов. Для монтажа необходимо просверлить отверстие подходящего диаметра - уплотнительная гайка обеспечивает герметичность при любом сечении кабеля от 2,5 до 6 мм2. Соединение выполняется через винтовые клеммы: зачищенные жилы затягиваются отвёрткой. Обязательно соблюдать порядок подключения: L1, L2, L3, N, PE. Корпус рассчитан на скрытую установку - не предназначен для открытого крепления.

Безопасность и стандарты

Вилка для скрытой проводки 3P+PE+N 16A 380V IP67 ВЩ-103 соответствует требованиям международного стандарта IEC/EN 60309-2. Материал корпуса - самозатухающий полиамид, который не распространяет горение. Контакты выполнены из медных сплавов с антикоррозийным покрытием. Конструкция предотвращает случайное отсоединение под нагрузкой благодаря защёлкивающему механизму. Гарантированная долговечность - до 50 000 циклов включения-выключения.

Преимущества

• Уплотнительная гайка позволяет использовать кабели различного сечения без дополнительных переходников
• Корпус из термостойкого полиамида выдерживает температурные перепады и механические удары
• Защита IP67 обеспечивает работу в сырых, пыльных и агрессивных средах
• Заземляющий контакт расположен внизу (6 часов) - снижает риск замыкания при попадании воды
• Фиксация штекера защёлкой исключает самопроизвольное отключение

Ограничения применения

Не предназначена для использования вне распределительных щитов - не имеет наружного крепления. Не рекомендуется для частых перемещений или подключения мобильного оборудования - лучше выбрать разъёмы с кабельным выводом. Температурный диапазон ограничен: не следует применять при температурах ниже -25C и выше +60C. Не допускается использование в взрывоопасных зонах - сертификат ATEX отсутствует.

Примеры использования

• Подключение станков с ЧПУ в цехах с влажной средой
• Электропитание насосов и компрессоров в канализационных насосных станциях
• Размещение в бортовых щитах спецтехники (автокраны, бетономешалки)
• Временные сети на стройплощадках при использовании стационарных распределительных пунктов

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - уплотнительная гайка работает оптимально при 2,5–6 мм2
• При установке в металлический щит используйте изоляционную прокладку между корпусом и поверхностью
• Не затягивайте винты клемм слишком сильно - это повредит медные жилы
• Проверяйте плотность посадки после первого включения - при необходимости слегка подтяните гайку
• Артикул 26241dek - это именно вилка; для полной пары нужна розетка ВЩ-103 такого же типа
