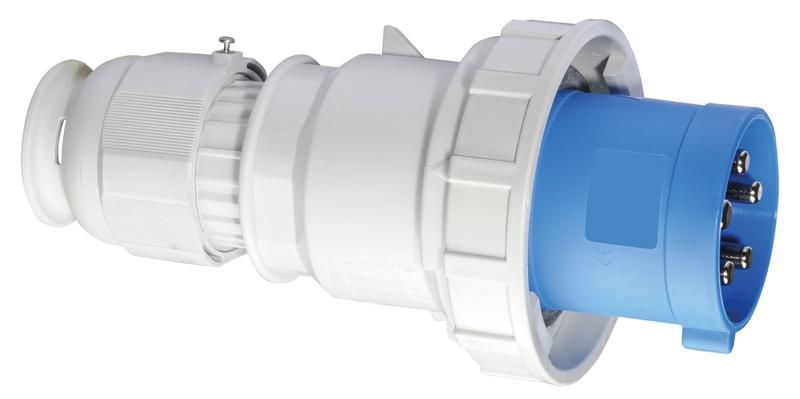

Вилка кабельная 63A 5р(3P+N+PE) 9h 230V IP67 2188 I 2188-Bals Bals

Вилка кабельная Bals 2188-BALS предназначена для надёжного подключения мощного оборудования к сети 230 В. Её высокая степень защиты IP67 и прочный пластиковый корпус делают её подходящей для работы в сложных условиях - на улице, в цехах или на объектах с повышенной запылённостью и влажностью.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения трёхфазного оборудования с заземлением. Подходит для станков, сварочных аппаратов, компрессоров, насосов и других устройств мощностью до 14,5 кВт при напряжении 230 В. Применяется там, где требуется безопасное и защищённое соединение - на стройплощадках, в пищевой промышленности, на открытых площадках и в помещениях с частой мойкой.

Технические характеристики

• Максимальный ток: 63 А - позволяет подключать оборудование большой мощности без перегрева;
• Напряжение: 220–230 В - совместима с сетями бытового и промышленного назначения;
• Количество полюсов: 5 (3 фазы + N + PE) - обеспечивает полноценное трёхфазное питание с защитным заземлением;
• Степень защиты: IP67 - полностью герметична от пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут;
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов, обеспечивают надёжный контакт;
• Тип ввода кабеля: уплотнительная гайка - позволяет закрепить кабель с диаметром от 8 до 14 мм, предотвращает выдергивание и попадание влаги;
• Материал корпуса: термостойкий пластик - устойчив к механическим нагрузкам и химическим воздействиям;
• Оrientация подключения: прямолинейная - легко встраивается в шнуры и кабели без изгибов;
• Цвет: синий - соответствует стандартному цветовому кодированию для трёхфазных систем;
• Расположение заземляющего контакта: 9 часов - оптимизировано для совмещения с розетками стандарта IEC 60309.

Совместимость и монтаж

Вилка Bals 2188-BALS совместима с розетками типа CEE 7/7, IEC 60309 (синего цвета, 63 A, 5P). Для монтажа необходимо:

• Зачистить жилы кабеля на 10–12 мм;
• Подключить фазы L1, L2, L3, ноль N и землю PE согласно маркировке внутри корпуса;
• Закрутить винты клемм равномерно - не переусердствовать, чтобы не повредить медную жилу;
• Закрепить уплотнительную гайку так, чтобы она плотно прилегала к внешней оболочке кабеля - это гарантирует сохранение степени защиты IP67.

Не используйте кабели с диаметром менее 8 мм или более 14 мм - это нарушит герметичность и может привести к выходу устройства из строя.

Безопасность и стандарты

Изделие соответствует требованиям международного стандарта IEC 60309 для промышленных соединителей. Конструкция исключает случайное отключение под нагрузкой благодаря механической фиксации в розетке. Наличие заземления (PE) снижает риск поражения током при пробое изоляции.

Преимущества

• Высокая степень защиты IP67 - работает даже в дождь, при мытье оборудования или в пыльных средах;
• Надёжные винтовые клеммы - долговечны, не требуют специального инструмента для обслуживания;
• Герметичный ввод кабеля - продлевает срок службы за счёт защиты от влаги и механических повреждений;
• Чёткая цветовая и ориентационная маркировка - минимизирует ошибки при подключении;
• Прямолинейная форма - упрощает прокладку кабеля и снижает риск перегибов.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие;
• Не рекомендуется использовать при температуре ниже –25 C - материал становится хрупким;
• Не подходит для подключения однофазных устройств без заземления - пятиполюсная конструкция не имеет режима “3+PE” без нулевого провода;
• Не следует применять с кабелями, не рассчитанными на 63 А - возможен перегрев и возгорание.

Примеры использования

• Подключение трёхфазного станка с ЧПУ на металлообрабатывающем участке;
• Передвижной сварочный аппарат на стройке;
• Насосная установка на открытом воздухе в сельскохозяйственной сфере;
• Временное питание генератора или компрессора на выставке или мероприятии.

Практические советы

• Перед первым использованием проверьте затяжку всех винтов - после первого включения они могут немного ослабнуть;
• При работе в холодном климате храните вилку в помещении перед подключением - резко изменяющаяся температура может вызвать конденсат;
• Обязательно используйте кабель с медными жилами сечением не менее 10 мм2 - для 63 А меньшее сечение недопустимо;
• Проверяйте соответствие цветовой маркировки жил: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный;
• При замене уплотнительной гайки используйте оригинальные детали - сторонние элементы могут нарушить класс защиты IP67.
