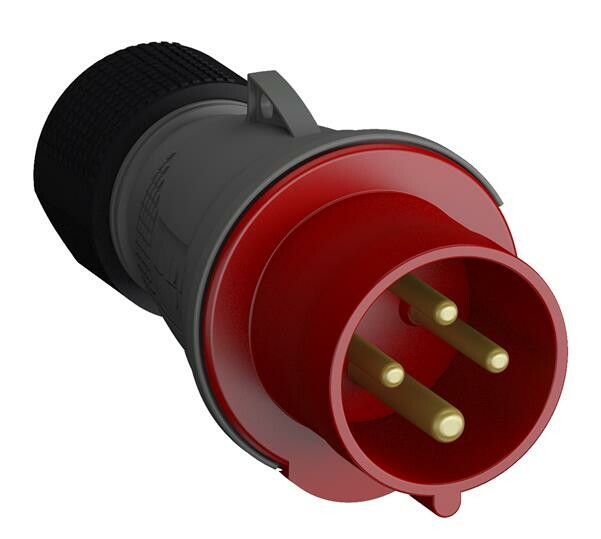

Вилка кабельная 16А 3Р+E IР44 переносная 415В Easy&Safe - 2CMA101956R1000 ABB

Свойство: Материал

Для разъемов силовых используются различные материалы, включая:

• Пластик: легкий, недорогой, может быть прозрачным, но не очень прочный и не выдерживает высоких температур;
• Резина: гибкий, упругий, имеет хорошие диэлектрические свойства, но может быстро изнашиваться;
• Сталь: прочный, устойчивый к коррозии, способен выдерживать высокие нагрузки, но тяжелый и может приводить к короткому замыканию;
• Алюминий: легкий, прочный, устойчивый к коррозии, но имеет более низкую проводимость, чем металлы;
• Металл: прочный, устойчивый к коррозии, имеет высокую проводимость, но может быть тяжелым и дорогим;
• Дюропласт: прочный, устойчивый к химическим воздействиям, может выдерживать высокие температуры, но менее ударопрочный, чем другие материалы;
• Латунь: прочный, устойчивый к коррозии, имеет хорошие электропроводные свойства, но может быть дорогим;
• Каучук: гибкий, упругий, может иметь хорошую изоляционную способность, но может быстро изнашиваться и не выдерживать высоких температур.

Выбор материала зависит от требований к разъему, таких как нагрузка, температура эксплуатации, цена и другие факторы.

Степень защиты (IP) силовых разъемов

Степень защиты (Ingress Protection) силовых разъемов определяет их устойчивость к пыли, влаге и внешним воздействиям.

Ниже приведены значения свойства IP, которые могут использоваться для силовых разъемов:

• IP20 - разъемы имеют защиту от попадания больших твердых предметов диаметром более 12,5 мм, но не имеют защиты от влаги;
• IP43 - разъемы имеют защиту от попадания твердых предметов диаметром более 1 мм и защиту от водяных брызг со всех сторон, но не защищены от полного погружения в воду;
• IP44 - разъемы имеют защиту от попадания твердых предметов диаметром более 1 мм и защиту от брызг воды со всех сторон, но не защищены от полного погружения в воду;
• IP54 - разъемы имеют защиту от попадания пыли и защиту от брызг воды со всех сторон, но не защищены от полного погружения в воду;
• IP55 - разъемы имеют защиту от попадания пыли и защиту от струй воды со всех сторон, но не защищены от полного погружения в воду;
• IP65 - разъемы имеют защиту от попадания пыли и защиту от струй воды со всех сторон, а также защиту от погружения в воду на глубину до 1 метра на протяжении 30 минут;
• IP66 - разъемы имеют защиту от попадания пыли и защиту от сильных струй воды со всех сторон, а также защиту от погружения в воду на глубину до 1 метра на протяжении 30 минут;
• IP67 - разъемы имеют защиту от попадания пыли и защиту от погружения в воду на глубину до 1 метра на протяжении 30 минут;
• IP68 - разъемы имеют защиту от попадания пыли и полного погружения в воду на глубину более 1 метра на протяжении определенного времени (задается производителем).
• IP2X - разъемы имеют защиту от попадания твердых предметов диаметром более 12,5 мм, но не имеют защиты от влаги.

При выборе силового разъема с определенной степенью защиты (IP), необходимо учитывать условия эксплуатации и требования безопасности. Например, для использования на открытом воздухе или во влажных условиях, рекомендуется выбирать разъемы с IP65 и выше, а для использования внутри помещения - с IP20 и выше.

Количество полюсов

Свойство "Количество полюсов" является важным параметром для выбора силового разъема. Оно указывает на количество контактных элементов, которые соединяют разъем с подключаемым устройством. Значения данного свойства могут быть следующими:

• 3
• 4
• 5
• 2
• 7
• 3...5
• 1
• 3.000
• 32
• 2.000

Значение "3...5" указывает на то, что количество полюсов может быть в диапазоне от 3 до 5. Значения "3.000" и "2.000" указывают на количество полюсов с точностью до тысячных долей.

Цветовая кодировка - это свойство, которое характеризует разъемы силовые по цвету их контактов или изоляторов. Данное свойство может иметь следующие значения:

• Красный - обычно используется для обозначения контактов с высоким напряжением или сигнальных контактов;
• Синий - часто применяется для обозначения нейтрального провода или контактов с низким напряжением;
• Желтый - может использоваться для контактов, связанных с заземлением;
• Черный - обычно используется для контактов, связанных с электрическим током;
• Серый - может использоваться для контактов, связанных с управлением или сигнализацией;
• Зеленый - обычно используется для контактов, связанных с заземлением или сигнализацией;
• Белый - может использоваться для контактов, связанных с освещением или сигнализацией;
• Лиловый/фиолетовый - может использоваться для контактов, связанных с низким напряжением или сигнализацией;
• Фиолетовый - может использоваться для контактов, связанных с сигнализацией.

Цветовая кодировка является удобным способом различения разъемов силовых по их функциональному назначению. Однако, следует помнить, что некоторые цвета могут иметь различную интерпретацию в зависимости от стандарта или отрасли применения.

Номер цвета RAL в разъемах силовых

• 7035 - Светло-серый цвет, который может использоваться для дизайна разъемов силовых устройств.
• 7001 - Серебристо-серый цвет, который подходит для создания современного и эстетичного внешнего вида.
• 7012 - Серый цвет с зеленоватым оттенком, который может быть использован для создания приятной для глаз дизайна.
• 3000 - Красный цвет, который может использоваться для индикации опасных зон.
• 5005 - Синий цвет, который может использоваться для индикации функций управления и контроля.
• 5015 - Светло-синий цвет, который может быть использован для создания приятного визуального впечатления.
• 3001 - Красный цвет с оранжевым оттенком, который может использоваться для индикации критических зон или функций.
• 9005 - Черный цвет, который может использоваться для создания строгого и универсального дизайна.
• 3002 - Красный цвет с фиолетовым оттенком, который может использоваться для создания приятного визуального впечатления.
• 9011 - Темно-серый цвет, который может использоваться для создания классического и изящного дизайна.

Ориентация (угол) подключения

Свойство "Ориентация (угол) подключения" относится к разъемам силовым и определяет угол, под которым происходит подключение разъема к электрической сети или другому устройству.

• Прямолинейный: подключение разъема происходит без угла и является наиболее простым и удобным в использовании.
• Наклонный/угловой (-ая): подключение разъема происходит под углом, что может быть полезным в случаях ограниченного пространства или для создания более эстетичного вида устройства. Однако, может потребоваться больше места для подключения и иметь ограничения в угле подключения.
• Прямоугольный (под углом 90°): подключение разъема происходит под углом 90°, что может быть полезным для подключения к устройствам, расположенным близко к стене или другому препятствию. Однако, может потребоваться больше места для подключения и иметь ограничения в угле подключения.

Ввод кабеля - это свойство, которое относится к разъемам силовым и определяет способ подключения кабеля к разъему.

• Уплотнительная гайка: это свойство обеспечивает герметичность соединения и защищает от попадания влаги и пыли.
• Защита от перекручивания: это свойство предотвращает перекручивание кабеля, что может привести к повреждению соединения.
• Нет (без): это означает, что разъем не имеет никаких дополнительных свойств, которые обеспечивают защиту соединения.
• Преднамеченное выбиваемое (штампованно-высечное) отверстие: это свойство предназначено для удобства установки кабеля и позволяет точно расположить отверстия для крепежных элементов.
• Прямолинейный: это означает, что разъем имеет прямой ввод кабеля, который обеспечивает прямое соединение.
• Прямоугольный (под углом 90°): это свойство обеспечивает удобство установки кабеля под углом 90°.

Выбор свойства "Ввод кабеля" зависит от требований конкретного применения и может быть определен на основе таких факторов, как требования к герметичности, удобство установки и защита от перекручивания.

IEC ток

IEC ток - это свойство, которое характеризует максимальное значение электрического тока, которое может быть передано через разъемы силовых устройств. Значения IEC тока могут быть различными и зависят от конкретного типа разъема.

• 16 А - это максимальное значение IEC тока для некоторых силовых разъемов. Он может быть использован для передачи электроэнергии средней мощности.
• 32 А - это значение IEC тока, которое используется для передачи большого объема электроэнергии.
• 63 А - это максимальное значение IEC тока для разъемов, которые используются для передачи высокой мощности, но при этом не требуют особых защитных механизмов.
• 125 А - это максимальное значение IEC тока для разъемов, которые используются для передачи электроэнергии с очень высокой мощностью, например, в больших промышленных машинах.
• 20 А - это значение IEC тока, которое используется в некоторых разъемах для передачи средней мощности, но с учетом дополнительной защиты от перегрузки.
• 5 А - это минимальное значение IEC тока для разъемов, которые используются для передачи электроэнергии с низкой мощностью, например, для подключения электроприборов в бытовой сфере.

Напряжение согласно EN 60309-2 для силовых разъемов:

• 400 В (50+60 Гц) красная
• 220-230 В (50+60 Гц) синяя
• 110 В (50+60 Гц) желтая
• 500 В (50+60 Гц) черная
• 380-415 V (50+60 Гц) красная с символом (*)
• 200-250 V (50+60 Гц) синяя с символом (*)
• 400-440 В (50+60 Гц) красная
• 20-25 В (50+60 Гц) фиолетовая
• 40-50 В (50+60 Гц) белая
• 600-690 В (50+60 Гц) черная

EN 60309-2 определяет номинальные напряжения для силовых разъемов, используемых для соединения электрооборудования. Все напряжения указаны в вольтах (В) и работают на частотах 50 и 60 Гц. Различные цвета разъемов указывают на различные номинальные напряжения. Красный цвет указывает на напряжение 400 В (50+60 Гц) или 400-440 В (50+60 Гц), синий цвет на напряжение 220-230 В (50+60 Гц) или 200-250 V (50+60 Гц) с символом (*), желтый цвет на напряжение 110 В (50+60 Гц), черный цвет на напряжение 500 В (50+60 Гц) или 600-690 В (50+60 Гц), фиолетовый цвет на напряжение 20-25 В (50+60 Гц), а белый цвет на напряжение 40-50 В (50+60 Гц).

Ориентация заземляющего контакта (по циферблату часов)

• 12 ч - контакт находится в верхней части разъема
• 3 ч - контакт находится справа внизу разъема
• 6 ч - контакт находится внизу разъема
• 9 ч - контакт находится слева внизу разъема
• 1 ч - контакт находится слева вверху разъема
• 2 ч - контакт находится сверху слева от центра разъема
• 4 ч - контакт находится сверху правее центра разъема
• 5 ч - контакт находится сверху разъема по центру
• 7 ч - контакт находится снизу слева от центра разъема
• 11 ч - контакт находится снизу справа от центра разъема

Ориентация заземляющего контакта в силовых разъемах может быть представлена в виде значений от 1 до 12 часового циферблата. Контакт находится на определенной позиции относительно центра разъема, где положение 12 ч соответствует верхней части разъема, а 6 ч - нижней. Данное свойство важно для правильного подключения разъема к источнику питания и предотвращения возможности короткого замыкания.

Тип подключения - свойство, которое определяет тип разъема силового соединения между устройствами и источником питания.

• Винтовой зажим - тип подключения, который использует винты для крепления проводов к контактам разъема. Он обеспечивает надежное и прочное соединение, но может потребовать дополнительного времени на монтаж и может быть неудобен в использовании при частом подключении и отключении.
• Безвинтовая клемма - тип подключения, который использует пружинный механизм для крепления проводов к контактам разъема. Он позволяет быстро и легко соединять и отсоединять провода, но может быть менее надежным и требовать большего усилия для вставки провода в клемму.

Выбор между винтовым зажимом и безвинтовой клеммой зависит от конкретной ситуации и требований к подключению.

• 16 А
• 20 А
• 21 А
• 30 А
• 32 А
• 43 А
• 60 А
• 63 А
• 100 А
• 125 А
