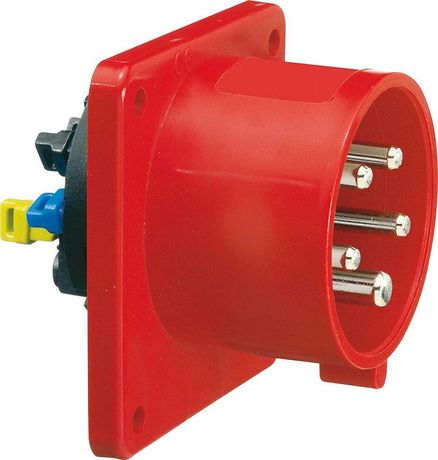

Вилка настенная 16А 5р 400v IP44 Quick-connect 28026 I 28026-Bals Bals

Вилка настенная Bals 28026 предназначена для надежного подключения трехфазного оборудования к сети 400 В. Модель оснащена системой quick-connect - быстрый монтаж без инструментов, что особенно удобно при частых переподключениях. Подходит для промышленных объектов, где важны скорость установки и устойчивость к внешним воздействиям.

Назначение и область применения

Вилка настенная Bals 28026 используется для подключения мощного трёхфазного оборудования с заземлением. Она обеспечивает физическое соединение между сетью и устройством через пять контактов: три фазы, ноль и защитный проводник. Применяется там, где требуется безопасная и долговечная точка подключения - например, на станках, компрессорах, насосах, конвейерах и других промышленных устройствах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Число полюсов: 5 (L1, L2, L3, N, PE)
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм
• Тип подключения: Quick-connect - зажимы для проводов без винтов
• Материал корпуса: термостойкий пластик
• Рабочая температура: от -25C до +55C

Совместимость и монтаж

Вилка совместима с штепселями того же типа - 5-полюсными, 16 А, IP44. Для правильной установки важно соблюдать цветовую маркировку проводов: L1/L2/L3 - коричневые/черные/серые; N - синий; PE - желто-зеленый.

Подключение выполняется без инструментов: провода вставляются в гнезда до щелчка. Убедитесь, что жила полностью вошла - проверьте визуально или легким усилием на вытягивание. Кабель должен иметь подходящий внешний диаметр - не более 9 мм, чтобы плотно входить в герметичную втулку.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных штепселей. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической блокировке. Наличие защитного заземления (PE) снижает риск поражения током при повреждении изоляции оборудования.

Преимущества

• Quick-connect позволяет смонтировать вилку в несколько раз быстрее, чем классические модели с винтовыми зажимами
• Защита IP44 делает её пригодной для помещений с повышенной влажностью или возможным попаданием брызг
• Ударопрочный корпус сохраняет целостность даже при механическом воздействии
• Цветовая маркировка контактов и четкая форма корпуса минимизируют ошибки при подключении

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает защиту от струй или потока жидкости
• Не рекомендуется использовать вне помещений без дополнительной защиты от прямого дождя или солнца
• Не совместим с контактами других серий или брендов, имеющими отличную форму или шаг контактов
• Не рассчитана на ток выше 16 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Подключение трехфазного станка с ЧПУ на производстве
• Фиксированная точка питания для воздушного компрессора в цеху
• Запитка насосной группы в пищевой промышленности
• Передвижной модуль с оборудованием, требующим частого перемещения и переустановки

Практические советы

• Перед первым подключением проверьте соответствие напряжения сети и номинала вилки - 400 В +-10%
• Обязательно используйте кабель с медными жилами и достаточным сечением (минимум 2,5 мм2 для 16 А)
• Не затягивайте провода силой - система quick-connect работает на механическом захвате, а не на давлении
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление или нагрев могут снижать надежность
• При замене старой вилки убедитесь, что новый элемент Bals 28026 имеет ту же степень защиты и тип контактов
