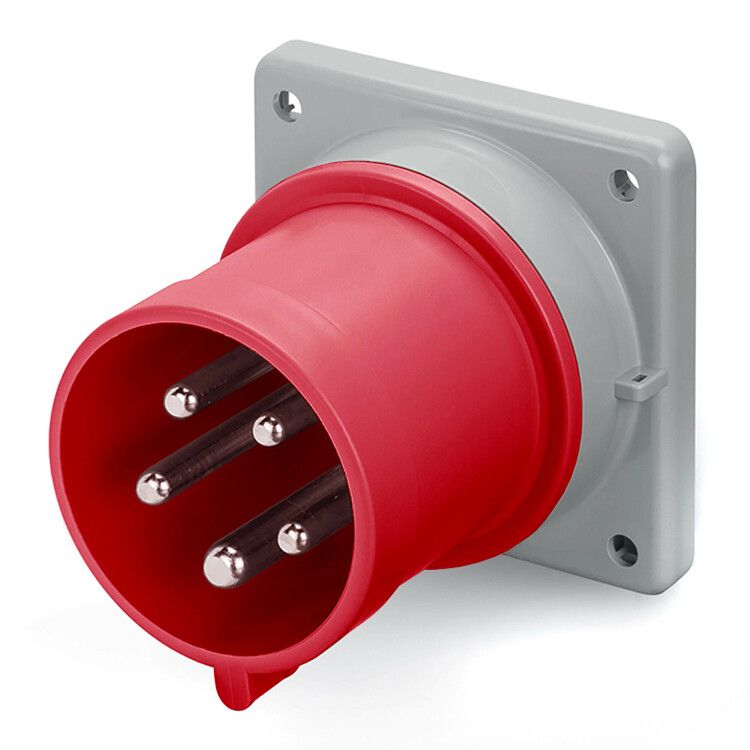

Вилка скрытой установки IP44 16A 3P+E+N 400В | DIS2431697 DKC ДКС

Вилка скрытой установки IP44 16A 3P+E+N 400В от бренда DKC (ДКС), артикул dis2431697, предназначена для надёжного подключения стационарного оборудования с питанием 400 В. Эта модель из серии Quadro обеспечивает безопасное соединение в условиях повышенной влажности и запылённости.

Назначение и область применения

Вилка скрытой установки IP44 16A 3P+E+N 400В используется для фиксированного подключения промышленного оборудования к сети 400 В. Подходит для монтажа на стену, щит или другую твёрдую поверхность. Обеспечивает подключение трёхфазных устройств с заземлением и нулём. Часто применяется на заводах, в цехах, на конвейерах, насосных станциях и других объектах с постоянным энергопотреблением.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы
• Сечение провода: 1–2,5 мм²
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный
• Ориентация заземления: 6 часов (вертикально вниз)
• Ориентация подключения: прямоугольная форма
• Индекс теплостойкости: GWFI +960 °C
• Ударопрочность: класс 5

Совместимость и монтаж

Вилка скрытой установки IP44 16A 3P+E+N 400В совместима с розетками стандарта CEE 400 В / 16 A того же исполнения. Для монтажа требуется подготовить отверстие в стене или панели соответствующего размера — она рассчитана на поверхностную установку, хотя и называется “скрытой” за счёт компактной формы. Кабель подводится через заднюю часть, зажимается винтами. Максимальное сечение жил — 2,5 мм². Не допускается использование с проводами большего диаметра. Перед монтажом проверьте соответствие габаритов отверстия и корпуса — посадочные размеры должны точно совпадать.

Безопасность и стандарты

Вилка выполнена в соответствии с требованиями международного стандарта IEC 60309 для промышленных разъёмов. Высокая термостойкость (GWFI +960 °C) предотвращает распространение пламени при перегреве. Конструкция исключает случайное выдергивание штекера благодаря плотному защёлкивающему механизму. Цвет красный — стандартное обозначение для трёхфазных сетей 400 В.

Преимущества

• Высокая степень защиты IP44 позволяет использовать в помещениях с повышенной влажностью (цеха, мойки, холодильные камеры)
• Устойчивость к УФ-излучению сохраняет цвет и прочность корпуса даже при длительном воздействии света
• Винтовые клеммы обеспечивают надёжный контакт без необходимости специального инструмента
• Красный цвет легко отличим от однофазных аналогов — снижает риск ошибочного подключения
• Корпус изготовлен из материала, выдерживающего механические удары (класс 5)

Ограничения применения

• Не предназначен для наружной установки без дополнительной защиты — IP44 не гарантирует герметичность при прямом потоке воды
• Не рекомендуется для мобильного оборудования — не имеет быстроразъёмного замка, как у штепсельных разъёмов
• Подходит только для стационарного монтажа; не является элементом переносного удлинителя
• Максимальное сечение жил — 2,5 мм²; нельзя подключать кабели 4 мм² и выше
• Не совместима с розетками других серий, кроме Quadro и аналогичных по стандарту CEE

Примеры использования

• Подключение трехфазного станка с ЧПУ
• Разъём питания конвейерной ленты в пищевом производстве
• Точка подключения воздушного компрессора в мастерской
• Электропитание насосной группы в системе водоснабжения
• Фиксированный вход для сварочного аппарата в цеху

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При затяжке винтов не переусердствуйте — можно повредить медные жилы или саму клемму
• Используйте кабель с подходящим сечением (не менее 1 мм²); слишком тонкий провод вызовет нагрев
• Проверьте ориентацию заземляющего контакта — он должен быть направлен вниз (6 часов), чтобы исключить попадание влаги
• Для долговечности используйте только оригинальные штекеры серии Quadro — другие могут иметь отличающиеся габариты
• При замене старой вилки сравните тип и номер модели — не все разъёмы CEE взаимозаменяемы
