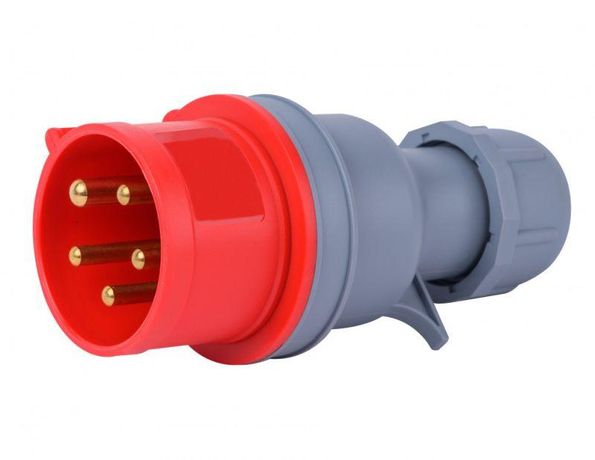

Вилка переносная 3Р+РЕ+N 32А 380В IP44 ВП-103 DEKraft 26105DEK APC

Вилка переносная 3P+PE+N 32A 380V IP44 ВП-103 от DEKraft предназначена для надёжного подключения мощного оборудования к трёхфазной сети 380–415 В. Артикул 26105dek обеспечивает совместимость с промышленными розетками стандарта CEE 025 и применяется там, где требуется безопасная временная электропитание - на стройплощадках, заводах, в портах и на станциях зарядки электромобилей.

Назначение и область применения

Вилка ВП-103 используется для создания мобильных электрических цепей с высокой нагрузкой. Подходит для питания сварочных аппаратов, насосов, компрессоров, конвейеров и другого промышленного оборудования. Применяется на объектах с повышенной влажностью, пылью и механическими воздействиями: стройплощадки, ремонтные мастерские, аэропорты, морские и речные терминалы, сельхозфермы, станции зарядки EV.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать оборудование мощностью до ~22 кВт при 380 В
• Количество полюсов: 5 (3 фазы + PE + N) - соответствует системе TN-S и TT
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В AC)
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и твёрдых частиц больше 1 мм
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение с жилами кабеля
• Тип кабельного ввода: уплотнительная гайка - герметизирует вход кабеля, предотвращает провисание и вытягивание
• Материал корпуса: полиамид (огнестойкий пластик) - устойчив к УФ-излучению, перепадам температур и механическим ударам
• Положение заземляющего контакта: 6 часов - соответствие стандарту CEE 025, гарантирует правильную ориентацию при подключении
• Ресурс контактов: до 50 000 циклов включения/выключения

Совместимость и монтаж

Вилка ВП-103 совместима с розетками стандарта CEE 025 (форм-фактор 3P+PE+N, 32 A). Для монтажа:

• Зачистите конец кабеля на 10–12 мм, используйте медные жилы сечением 4–6 мм2
• Подключите фазы L1, L2, L3, ноль N и землю PE согласно цветовой маркировке (L1 – коричневый, L2 – чёрный, L3 – серый, N – синий, PE – жёлто-зелёный)
• Затяните винты клемм равномерно, не допуская перегрузки
• Убедитесь, что уплотнительная гайка плотно прилегает к внешнему диаметру кабеля - иначе нарушится защита IP44
• Не используйте кабели с внутренним диаметром менее 9 мм или более 14 мм - возможен риск повреждения уплотнения

Безопасность и стандарты

Вилка ВП-103 соответствует требованиям IEC 60309-2 и ГОСТ Р МЭК 60309-2. Конструкция исключает случайное отключение при нагрузке благодаря защелкивающему механизму. Корпус выполнен из самозатухающего полиамида, устойчив к возгоранию. Электрические контакты рассчитаны на многократные подключения без потери контактного давления.

Преимущества

• Высокая механическая прочность корпуса - выдерживает падения и удары на стройплощадках
• Защита IP44 - работает в условиях сырости, пыли, дождя и снега
• Герметичный кабельный ввод - снижает риск попадания влаги внутрь устройства
• Защелкивающийся замок - предотвращает отсоединение при вибрации и движении
• Долгий срок службы контактов - до 50 тыс. циклов, что снижает частоту замены

Ограничения применения

• Не предназначен для постоянного подключения - только для временного использования
• Не следует использовать в средах с химически активными парами, маслом или растворителями - материал корпуса не устойчив к агрессивным веществам
• Запрещено применять при температурах ниже -25 C и выше +60 C - возможна потеря эластичности уплотнителей
• Не подходит для подключения однофазных устройств - требует наличия трёх фаз, ноля и заземления
• Не рекомендуется использовать с кабелями меньшего сечения, чем указано - риск перегрева и оплавления

Примеры использования

• Переносной сварочный аппарат на стройке
• Асинхронный двигатель вентиляционной установки на складе
• Зарядное устройство для электрокара на автостоянке
• Освещение и инструменты на монтажной платформе в порту
• Поливочные насосы на сельхозполе во время дождей

Практические советы

• Перед каждым использованием проверяйте целостность корпуса и состояние контактов - трещины или окисление требуют замены
• При длительном хранении держите вилку в сухом месте, закрытую в контейнере - даже IP44 не защищает от длительного намокания
• Не затягивайте винты клемм слишком сильно - можно повредить резьбу или расколоть пластик
• Выбирайте кабель с запасом по сечению - лучше 6 мм2, чем минимальные 4 мм2, особенно при длинных линиях
• При работе в условиях сильного ветра или дождя используйте защитный колпак - он не входит в комплект, но продлевает жизнь вилке
• Все элементы серии ВП-103 взаимозаменяемы - если нужна розетка, берите ту же модель от DEKraft
