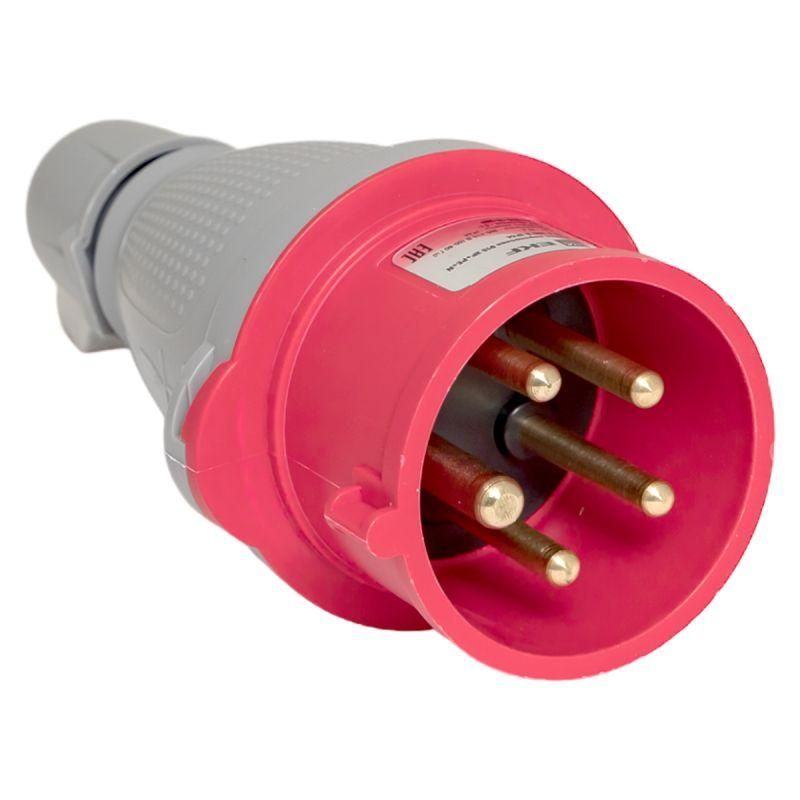

Вилка переносная 015 3Р+РЕ+N 16А 380В IP44 EKF PROXIMA | ps-015-16-380-PRO

Вилка переносная 3Р+РЕ+N 16А 380В IP44 CEE от EKF (артикул ps-015-16-380-pro) - надёжный соединитель для временного подключения мощного промышленного оборудования. Разработана для работы в сложных условиях: на открытых площадках, на стройплощадках и в мобильных объектах.

Назначение и область применения

Вилка переносная 3Р+РЕ+N 16А 380В IP44 CEE используется для подключения трёхфазного оборудования с заземлением и нулём. Подходит для устройств, требующих напряжения до 400 В и тока до 16 А. Применяется в строительстве, на производстве, в сфере аренды техники - например, для подключения бетономешалок, сварочных аппаратов, компрессоров, мобильных пунктов питания, жилых трейлеров и автономных систем освещения.

Технические характеристики

• Тип: силовая вилка
• Количество полюсов: 5 (3 фазы + PE + N)
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Степень защиты: IP44 - защита от брызг воды со всех сторон и твёрдых частиц размером более 1 мм
• Материал корпуса: негорючий пластик, устойчивый к УФ-излучению и атмосферным воздействиям
• Тип подключения: безвинтовые клеммы - зажим провода осуществляется через защёлку
• Кабельный ввод: уплотнительная гайка с цанговым зажимом
• Оrientация заземляющего контакта: 6 часов (по аналогии с часами - контакт направлен вниз)
• Ориентация подключения: прямолинейная - кабель входит прямо в вилку

Совместимость и монтаж

Вилка совместима с розетками стандарта CEE 3P+E+N 16A/400V. Для установки требуется подготовить кабель с подходящим внешним диаметром - он должен плотно входить в уплотнительную гайку. Монтаж выполняется в три шага:

1. Зачистите жилы кабеля на 10–12 мм;
2. Вставьте кабель в гильзу, закрутите уплотнительную гайку до упора;
3. Откройте защёлку безвинтовой клеммы, введите каждую жилу в соответствующий контакт, закройте защёлку - проверьте надёжность фиксации легким потягиванием.

Не используйте инструменты для затяжки - достаточно усилия рук. Кабельный ввод рассчитан на диаметр 6–12 мм. Перед первым использованием убедитесь, что кабель соответствует требованиям по сечению (минимум 1,5 мм2 для медной жилы).

Безопасность и стандарты

Вилка соответствует международному стандарту IEC 60309-2 для промышленных разъёмов. Негорючий материал корпуса снижает риск возгорания при перегрузке. Цанговый зажим предотвращает выдергивание кабеля. Зацепы на гайке обеспечивают сохранность детали даже при полном раскручивании - она не потеряется во время обслуживания.

Преимущества

• Быстрый монтаж и демонтаж - безвинтовая система позволяет подключить кабель за минуту с помощью обычной отвёртки;
• Удобство при работе в перчатках - рёбра на корпусе позволяют легко взять вилку и разъединить её даже в грязи или при намокании;
• Высокая степень защиты IP44 делает вилку пригодной для использования под открытым небом - под дождём, на пыльной площадке;
• Фиксация кабеля с помощью цангового зажима исключает проскальзывание и механические повреждения жил;
• Отверстие в выступе позволяет повесить вилку на крюк - удобно для хранения и организации рабочего места.

Ограничения применения

• Не предназначен для постоянной прокладки - только для временных подключений;
• Не следует использовать в средах с постоянным погружением в воду - IP44 не гарантирует герметичность при длительном контакте с жидкостью;
• Не рекомендуется применять в местах с частыми ударными нагрузками - удары могут повредить пластиковую оболочку;
• Не допускается использование с кабелями меньшего сечения, чем указано - это вызывает перегрев и выход из строя контактов.

Примеры использования

• Подключение сварочного аппарата на стройке;
• Переносной источник питания для насоса на дренажной станции;
• Электроснабжение жилого трейлера от генератора;
• Временная подача электроэнергии на шлифовальный станок на открытой территории;
• Обслуживание оборудования в зимний период - вилка работает при температуре от -25C до +40C.

Практические советы

• Перед каждым подключением проверяйте целостность изоляции и состояние контактов - особенно после работы в пыли или сыром месте;
• Используйте только кабели с медными жилами - алюминий не подходит для безвинтовых клемм этого типа;
• При хранении держите вилку в сухом месте, желательно на крюке - так продлевается срок службы уплотнителей;
• Не пытайтесь адаптировать вилку под другие стандарты - несоответствие фазированию может привести к короткому замыканию;
• При замене кабеля всегда используйте тот же тип и сечение - изменение параметров влияет на безопасность и соответствие нормам.
