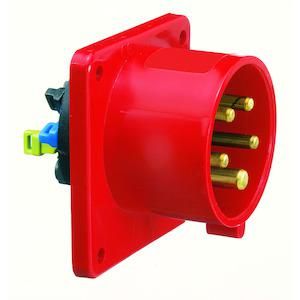

Вилка встраиваемая 32А 5п 3P+N+PE 6ч 400В IP44 75х75 Quick Connect Bals 282002 282002-Bals

Вилка встраиваемая/силовая 32А 5P 400В IP44 от Bals (артикулы 282002 и 282002-bals) предназначена для надёжного подключения мощного оборудования с трёхфазным питанием и заземлением. Подходит для постоянной установки в щитах, стендах и на оборудовании, где требуется безопасное и быстрое соединение.

Назначение и область применения

Эта вилка используется для подключения трёхфазных устройств с рабочим напряжением до 400 В и током до 32 А. Она имеет пять контактов - три фазы, ноль и заземление - что делает её подходящей для промышленного оборудования, станков, насосов, компрессоров и других систем, требующих защитного заземления. Устройство рассчитано на встраивание в панели, шкафы или корпуса, обеспечивая прочное и защищённое соединение.

Технические характеристики

• Максимальный ток: 32 А - выдерживает нагрузки типичных промышленных потребителей
• Рабочее напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество полюсов: 5 - L1, L2, L3, N, PE (заземление)
• Степень защиты: IP44 - защищена от брызг воды и твёрдых частиц размером более 1 мм
• Тип конструкции: приборная вилка - предназначена для монтажа в корпусе устройства, а не в стене
• Тип подключения: безвинтовая клемма - позволяет быстро закрепить провода без инструментов
• Ориентация подключения: прямолинейная - провода выходят прямо из корпуса, упрощая сборку
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для удобства подключения
• Цвет: красный - визуально отличается от других вилок, снижает риск ошибки при подключении

Совместимость и монтаж

Вилка 32А 5P 400В IP44 от Bals совместима с любыми силовыми розетками того же типа - 5P, 32 А, IP44. Для монтажа необходимо вырезать отверстие в панели согласно габаритам корпуса. Кабель подводится сзади, жилы вставляются в безвинтовые клеммы и фиксируются нажатием. Нет необходимости использовать отвёртки - это экономит время при обслуживании. Обязательно проверьте соответствие диаметра входного отверстия кабеля и герметизации, чтобы сохранить степень защиты IP44.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования, предназначенного для промышленного использования. Степень защиты IP44 гарантирует работу в условиях возможного попадания брызг воды и пыли - подходит для цехов, мастерских, логистических объектов. Цветовое оформление и положение заземляющего контакта (6 часов) соответствуют международным рекомендациям по предотвращению перепутывания фаз и заземления.

Преимущества

• Быстрый монтаж благодаря безвинтовой клемме - не нужны инструменты
• Удобная ориентация - прямолинейный вывод кабеля минимизирует изгибы и напряжения
• Яркий красный цвет повышает узнаваемость и снижает вероятность ошибки при подключении
• Пластиковый корпус устойчив к коррозии и агрессивным средам
• Надёжная фиксация в панели - исключает случайное выпадение

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты - IP44 не защищает от прямого потока воды
• Не подходит для частого отсоединения - предназначена для стационарного подключения
• Не работает с однофазными сетями ниже 230 В - требует трёхфазного питания
• Запрещено использование в помещениях с высокой влажностью (бассейны, парильни) - IP44 недостаточно для таких условий

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообработке
• Фиксированное подключение воздушного компрессора в автосервисе
• Силовой разъём для конвейера на пищевом производстве
• Размещение в распределительном щите на складе для запитки грузоподъёмника

Практические советы

• Перед монтажом убедитесь, что сечение кабеля соответствует току 32 А - минимально 4–6 мм2 медного провода
• При установке в панель используйте уплотнители, если есть риск просачивания влаги через отверстие
• Обозначьте вилку 32А 5P 400В IP44 от Bals на схеме как “L1-L2-L3-N-PE” - это ускорит диагностику
• Не применяйте эту вилку вместо розетки для временного подключения - она не рассчитана на частое извлечение штекера
• Проверяйте плотность фиксации после первого включения - температурные колебания могут вызвать слегка ослабнуть контакт
