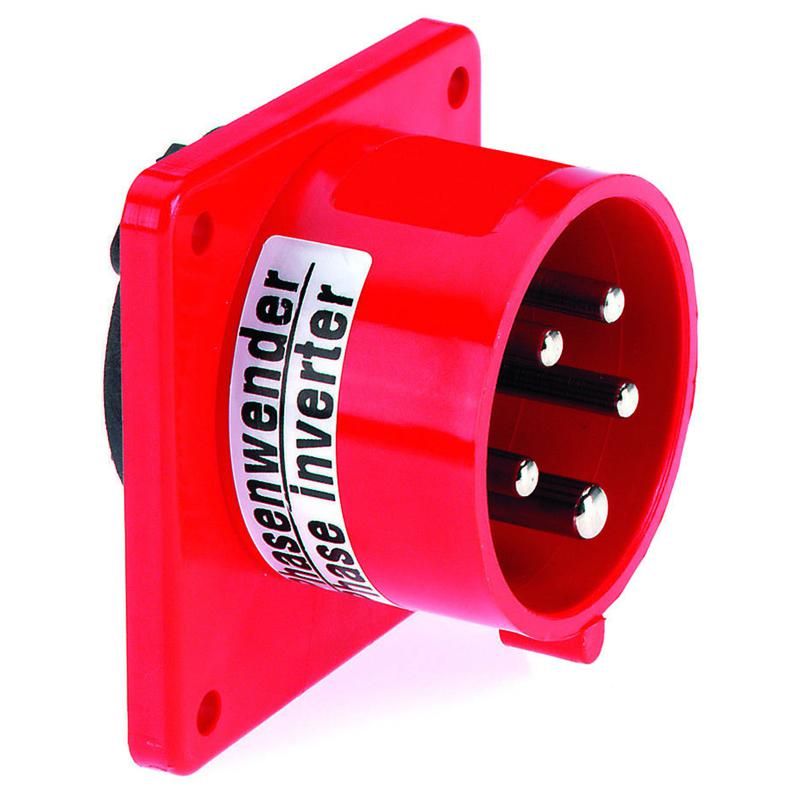

Вилка встраиваемая Фазоинвертор 16А 5р(3р+N+PЕ) 400V 6h IP44 I 2870-Bals Bals

Вилка силовая встраиваемая/накладная 16А 5P 400В 50/60Гц IP44 фазоинвертор пластик от Bals (арт. 2870-bals / 2870) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влаги. Её уникальная функция - фазоинвертор позволяет менять направление вращения двигателя без переподключения проводов.

Назначение и область применения

Эта вилка используется для временного или постоянного подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Подходит для станков, насосов, компрессоров, конвейеров и другого промышленного оборудования, где требуется частая замена направления вращения. Благодаря возможности установки как во встраиваемую, так и в накладную коробку, её можно использовать на мобильных участках или в стационарных системах.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных двигателей;
• Напряжение: 400 В - соответствует стандартному трёхфазному сетевому напряжению в России и Европе;
• Частота: 50/60 Гц - совместима с любыми сетями;
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE);
• Степень защиты: IP44 - защищает от брызг воды и частиц крупнее 1 мм, подходит для цехов и открытых площадок;
• Тип подключения: винтовые клеммы - обеспечивают прочное соединение даже при вибрациях;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Цвет: красный - стандартизированная цветовая сигнализация для трёхфазных устройств;
• Положение заземляющего контакта: 6 часов - соответствие европейским нормам расположения PE;
• Фазоинвертер: да - внутренняя перемычка меняет порядок фаз L1↔L3 при повороте рычага;
• Оrientация подключения: прямолинейная - удобна для прямой протяжки кабеля без изгибов.

Совместимость и монтаж

Вилка совместима с розетками типа CEE 416 A 5P (IEC 60309). Для монтажа используйте стандартные коробки глубиной не менее 45 мм. Установка возможна как во встраиваемый, так и в накладной исполнении - достаточно закрепить корпус саморезами через отверстия на задней стенке. Кабельный вход рассчитан на жилы сечением 0,75–6 мм2. Перед подключением обязательно проверьте соответствие номеров фаз на штекере и оборудовании - особенно после активации фазоинвертера.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309 и ГОСТ Р МЭК 60309-2. Конструкция исключает случайное отключение под нагрузкой благодаря механической блокировке контактов. Наличие заземляющего контакта в положении «6 часов» обеспечивает правильную полярность при подключении согласно международным нормам.

Преимущества

• Функция фазоинвертера экономит время - не нужно перебирать провода при смене направления вращения двигателя;
• Универсальный монтаж - подходит как для стационарной, так и для передвижной техники;
• Высокая степень защиты IP44 снижает риск отказа в условиях цеха или на улице;
• Яркий красный цвет улучшает визуальное распознавание и предотвращает путаницу с однофазными разъёмами;
• Надёжные винтовые клеммы минимизируют нагрев и окисление контактов при длительной работе.

Ограничения применения

• Не предназначен для работы при температуре ниже –25 C - материал становится хрупким;
• Не следует применять в средах с постоянным погружением в воду - IP44 не обеспечивает герметичность при затоплении;
• Запрещено использование с током выше 16 А - перегрузка вызывает оплавление контактных элементов;
• Фазоинвертер работает только при полностью вставленном штекере - попытка изменить фазы при частично подключённой вилке может привести к короткому замыканию.

Примеры использования

• На деревообрабатывающем станке - быстрое переключение между продольной и поперечной подачей;
• На конвейерной линии - смена направления движения при необходимости реверса;
• На насосной установке - регулярная очистка трубопровода путём изменения направления потока;
• На ремонтной базе - временное подключение генераторов или тестового оборудования без демонтажа кабелей.

Практические советы

• Перед первым использованием проверьте положение фазоинвертера - он может находиться в режиме “по умолчанию” (без инверсии). Поверните рычаг на 90°, чтобы активировать смену фаз L1 ↔ L3;
• При монтаже в накладной коробке оставьте свободный радиус кабеля - это снизит нагрузку на клеммы;
• Регулярно осматривайте винты клемм - они могут ослабнуть при вибрациях; подтягивайте их каждые 3–6 месяцев;
• Не используйте эту вилку вместо розетки - она не имеет механизма фиксации штекера, поэтому требует внешнего крепления или рукава;
• При замене старой вилки убедитесь, что новый артикул 2870-bals совпадает с существующими разъёмами - отличается только наличие фазоинвертера и цвет корпуса.
