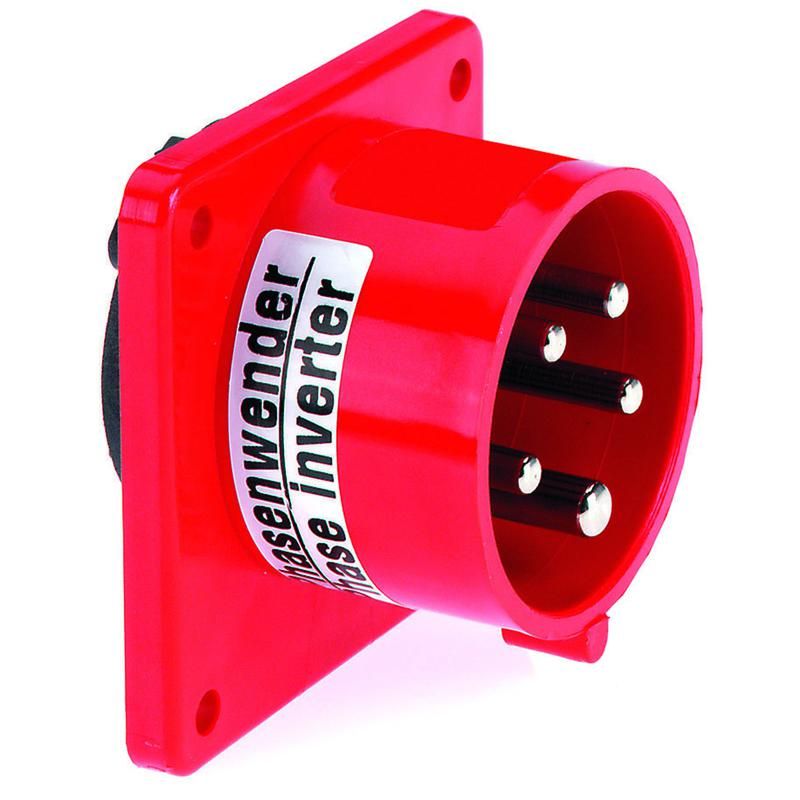

Вилка встраиваемая Фазоинвертор 32А 5р(3р+N+PЕ,) 400В 6h IP44 I 2857-Bals Bals

Вилка силовая встраиваемая/накладная 32А 5P 400В IP44 фазоинвертор пластик от Bals (арт. 2857-bals / 2857) предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влажности. Устройство совмещает функции питания и защиты от неверного подключения фаз.

Назначение и область применения

Эта вилка используется для подключения мощного трёхфазного оборудования, требующего заземления - например, станков, насосов, компрессоров, конвейеров. Наличие фазоинвертора позволяет предотвращать случайную смену чередования фаз, что важно для устройств с двигателями, где направление вращения критично. Подходит как для встраивания в панели, так и для наружного монтажа на стену или оборудование.

Технические характеристики

• Максимальный ток: 32 А - выдерживает нагрузки до 22 кВт при 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), земля (PE)
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и перегреву
• Оrientация подключения: прямолинейная - штекер вставляется прямо, без изгиба
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством розеток
• Цвет: красный - визуально отличается от других типов вилок, снижает риск путаницы

Совместимость и монтаж

Вилка совместима с розетками типа CEE 7/7, IEC 60309 P+N+PE 32A 400V. Для установки требуется подготовить отверстие в панели (для встраивания) или закрепить на поверхности саморезами (при накладном варианте). Диаметр посадочного отверстия - 52 мм. Кабельный вход рассчитан на жилы сечением 1,5–6 мм2. Перед подключением обязательно отключите питание. Винтовые клеммы затягиваются моментом 0,5–0,7 Нм - переусердствовать нельзя, чтобы не повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 и обеспечивает безопасную работу в соответствии с нормами электроустановок. Защита IP44 гарантирует, что внутренние контакты не подвергаются воздействию брызг и пыли, что особенно актуально на производствах, в цехах и на открытых площадках. Цветовое оформление (красный) соответствует рекомендациям по цветовой маркировке опасных цепей.

Преимущества

• Фазоинвертор исключает возможность неправильного подключения фаз - снижает риск выхода двигателей из строя
• Универсальный монтаж - можно использовать как встраиваемую, так и накладную вилку
• Надёжные винтовые клеммы - обеспечивают долговременный контакт даже при вибрациях
• Яркая окраска - легко распознаётся среди других соединений, снижает вероятность ошибки при обслуживании

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Работает только в сетях переменного тока 400 В; не подходит для постоянного тока или бытовых 220 В
• Не имеет автоматического отключения - требует внешней защиты (автомат, УЗО)
• Пластиковый корпус не выдерживает ударных нагрузок - не применяйте в местах с высоким риском механических повреждений

Примеры использования

• Подключение трёхфазного сварочного аппарата на производстве
• Соединение насосной группы в системе водоснабжения
• Присоединение конвейера на пищевом участке с частыми мойками
• Переносное питание станков с ЧПУ в мастерской

Практические советы

• При монтаже проверьте соответствие номеров фаз на вилке и розетке - фазоинвертор работает только при правильной последовательности подключения
• Используйте кабель с медными жилами и достаточным сечением - для 32 А минимум 4 мм2
• Не используйте адаптеры или переходники - это нарушает защиту IP44 и увеличивает риск нагрева
• Проверяйте состояние клемм каждые 6 месяцев - особенно при работе в условиях вибраций
• При замене старой вилки сохраняйте ориентацию заземляющего контакта (6 часов) - это обеспечит совместимость с существующими розетками
