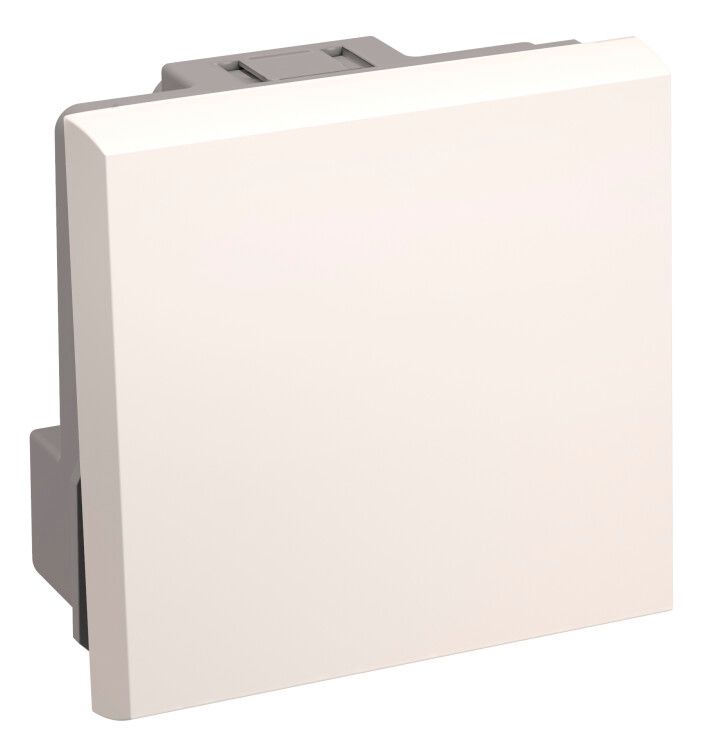

Переключатель проходной 1-кл. 2мод. СП 10А IP20 ВК4-21-00-П бел. PRIMER IEK CKK-40D-PO2-K01

Переключатель проходной одноклавишный на 2 модуля 10А IP20 ВК4-21-00-П белый - это надёжный элемент для управления освещением из двух мест, подходящий для внутренней установки в коробки и кабель-каналы. Продукт серии PRIMER от IEK рассчитан на длительную эксплуатацию в жилых и общественных помещениях.

Назначение и область применения

Переключатель проходной одноклавишный на 2 модуля 10А IP20 ВК4-21-00-П белый используется для переключения электрической цепи между двумя точками - например, чтобы включить свет у входа в комнату и выключить его у кровати. Подходит для систем освещения в коридорах, лестницах, спальнях и других зонах, где требуется управление с нескольких мест. Устройство работает в бытовых и коммунальных сетях переменного тока 220 В, 50 Гц. Назначен для монтажа внутри стен, в распределительных коробках и кабель-каналах.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220 В
• Количество полюсов: 1
• Количество клавиш: 1
• Схема подключения: Переключатель на 2 направления (проходной)
• Количество модулей: 2 (45×45 мм)
• Тип управления: Клавишный
• Способ подключения: Винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Материал корпуса: Пластик, без галогенов
• Отделка: Глянцевая поверхность, цвет 9010 (белый)
• Способ монтажа: Внутренний, защёлка
• Установка в кабель-канал: Да
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ3 (для помещений с умеренным и холодным климатом, без конденсации)
• Нормативный документ: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Переключатель проходной одноклавишный на 2 модуля 10А IP20 ВК4-21-00-П белый совместим со всеми стандартными рамками и механизмами серии PRIMER. Для монтажа требуется установка в глубокую подрозетник или коробку типа КМКУ. Диапазон посадочного отверстия соответствует стандартному 45×45 мм. Подключение осуществляется через винтовые зажимы - рекомендуется использовать провода сечением до 2,5 мм2. Не требует специальных инструментов: достаточно отвертки. Устройство фиксируется в коробке защёлкой - после установки не нуждается в дополнительном креплении. Совместим с другими изделиями серии PRIMER, включая розетки и кнопки того же форм-фактора.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 2291-001-1436938-2008. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не обеспечивает защиту от влаги - поэтому устройство нельзя устанавливать в ванных комнатах, на улице или в сырых помещениях. Отсутствие галогенов в составе материала снижает выделение токсичных веществ при нагреве. Климатическое исполнение УХЛ3 позволяет использовать переключатель в неотапливаемых помещениях с температурой от −25C до +40C, при условии отсутствия конденсата.

Преимущества

• Простая и проверенная схема подключения - легко заменить старый проходной выключатель
• Глянцевая белая поверхность хорошо сочетается с большинством интерьеров
• Фиксация защёлкой ускоряет монтаж и исключает смещение механизма
• Поддержка установки в кабель-каналы - удобно при ремонте без вскрытия стен
• Срок службы 15 лет - гарантия долговременной работоспособности
• Совместимость с другими изделиями серии PRIMER - можно собирать единые блоки

Ограничения применения

• Не подходит для влажных зон (ванная, бассейн, уличные участки) из-за IP20
• Запрещено подключать нагрузку выше 10 А - не используйте с мощными обогревателями или насосами
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в зажим
• Не имеет подсветки - в темноте невозможно определить положение клавиши
• Требуется парный проходной переключатель для полноценной работы системы

Примеры использования

• Освещение длинного коридора: один переключатель у входа, второй у выхода
• Спальная комната: включение света у двери, выключение у кровати
• Лестница: управление светом снизу и сверху
• Производственные помещения: включение/выключение оборудования с двух точек доступа

Практические советы

• При монтаже всегда отключайте питание и проверяйте отсутствие напряжения тестером
• Затягивайте винты зажимов равномерно - слабый контакт вызывает нагрев, слишком сильный - повреждает провод
• Для правильной работы проходной схемы вам потребуются два таких переключателя и трёхжильный кабель между ними
• Если планируете группировку с другими выключателями - выбирайте продукцию той же серии (PRIMER) для единого дизайна
• Не используйте этот переключатель как обычный - он не отключает цепь полностью, а лишь меняет маршрут тока
