Угол внешний вертикальный 45 градусов 50х300 | VL45*50*300 КМ-профиль LO0148

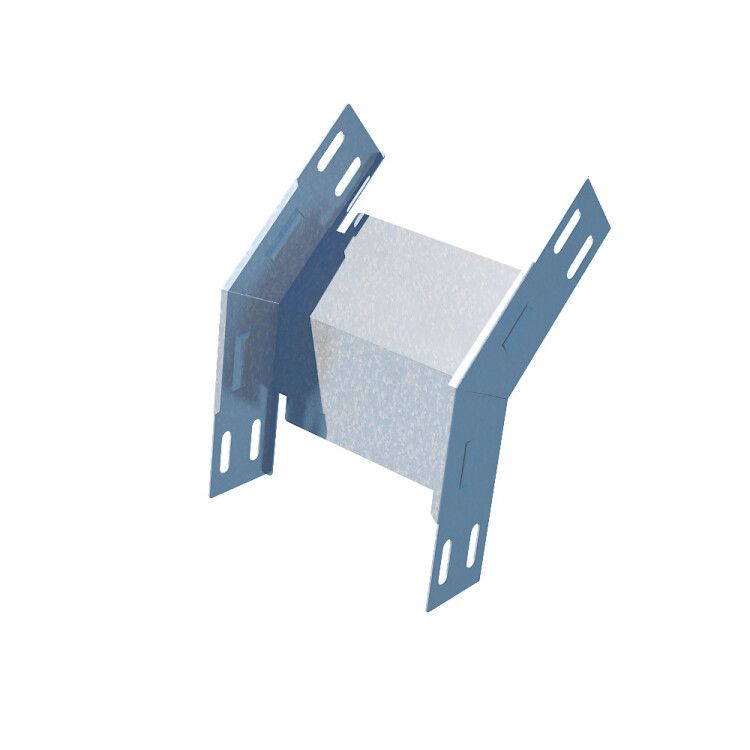

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм от КМ-Профиля предназначен для плавного изменения направления кабельной трассы в вертикальной плоскости, обеспечивая безопасную прокладку проводов и кабелей без перегибов. Этот элемент совместим с металлическими лотками серии КМ-Профиля и подходит для внутренней установки в помещениях с умеренным климатом.

Назначение и область применения

Элемент используется для формирования перехода между горизонтальным и вертикальным участками кабельной трассы под углом 45°. Применяется там, где требуется сохранить минимальный радиус изгиба кабеля, чтобы избежать повреждения изоляции. Подходит для систем управления, автоматизации, энергообеспечения на объектах с невысокой степенью агрессии окружающей среды - например, в цехах, офисах, распределительных пунктах, серверных комнатах.

Технические характеристики

• Материал: сталь толщиной 1 мм, оцинкованная по технологии Сендзимира - обеспечивает долговечность и коррозионную стойкость;
• Форма: вертикальный внешний угол 45° с внутренним радиусом 100 мм - снижает риск деформации кабелей при прокладке;
• Размеры: высота 50 мм, ширина 300 мм - соответствует стандартному профилю лотков этой серии;
• Покрытие: серебристо-серое оцинкованное покрытие - защищает от ржавчины, не требует окраски;
• Огнестойкость: да - материал не поддерживает горение, соответствует требованиям пожарной безопасности;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допущен к использованию в закрытых помещениях с контролируемым микроклиматом;
• Исполнение: с интегрированными соединительными лепестками - позволяет фиксировать элемент без дополнительных крепежей;
• Наличие NATO-отверстий: да - обеспечивает быстрое крепление к стене или потолку стандартными болтами M6–M8.

Совместимость и монтаж

Угол внешний вертикальный 45 градусов 50х300 мм сталь 1 мм совместим с металлическими лотками серии КМ-Профиля шириной 300 мм и высотой борта 50 мм. Соединение происходит через интегрированные лепестки - они плотно заходят друг в друга, образуя герметичный и прочный стык. Монтаж выполняется в два этапа:

1. Закрепите угол к поверхности с помощью болтов через NATO-отверстия (диаметр отверстий рассчитан под M6–M8);
2. Подсоедините к нему лотки - совместите кромки и зафиксируйте самонарезающими винтами или заклепками.

Не рекомендуется использовать с пластиковыми или алюминиевыми лотками - различаются жесткость и коэффициент теплового расширения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическому исполнению и ГОСТ Р 50571.5.52 для кабельных систем. Огнестойкость подтверждена тестированием материалов на воспламеняемость. Наличие оцинкованного покрытия исключает выделение токсичных веществ при нагреве.

Преимущества

• Плавный изгиб с радиусом 100 мм - минимизирует нагрузку на кабели, особенно многожильные и чувствительные к перегибу;
• Интегрированные соединители - экономят время сборки, исключают потерю крепежа;
• Оцинкование по Сендзимиру - равномерное, адгезионное покрытие, устойчивое к механическим воздействиям при монтаже;
• NATO-отверстия - стандартизованный способ крепления, совместимый с большинством крепежных решений;
• Серый цвет - не требует дополнительной окраски, легко сочетается с другими элементами системы.

Ограничения применения

• Не предназначены для открытых площадок, улиц, зон с постоянным контактом с водой - даже оцинковка не гарантирует долговечность при повышенной влажности;
• Не следует применять в химически агрессивных средах (например, рядом с кислотными или щелочными растворами);
• Толщина 1 мм делает элемент менее устойчивым к ударным нагрузкам - не рекомендуется для мест с частым движением транспорта или оборудованием;
• Не подходит для прокладки силовых кабелей с большим внешним диаметром - проверьте соответствие радиуса изгиба требованиям производителя кабеля.

Примеры использования

• Переход от горизонтального лотка к вертикальному стояку в серверной комнате;
• Соединение кабельной трассы с этажным распределительным щитом на уровне второго этажа;
• Прокладка сигнальных кабелей в производственных цехах с ограниченным пространством;
• Обустройство маршрутов для контрольных и измерительных проводов в АСУ ТП.

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному допустимому радиусу изгиба ваших кабелей - особенно для оптоволокна и экранированных сетевых кабелей;
• Для усиленной защиты от пыли и мусора всегда используйте крышку того же производителя - она точно совпадает по форме и замку;
• При необходимости удлинения трассы - применяйте только оригинальные комплектующие КМ-Профиля; сторонние детали могут нарушить герметичность и жесткость;
• При работе в условиях температурных колебаний - учтите, что сталь имеет коэффициент термического расширения - оставляйте небольшой люфт в длинных участках трассы;
• Артикулы lo0148, vl45-50-300 и vl45*50*300 - все они относятся к одному изделию. При заказе можно использовать любой из них.
