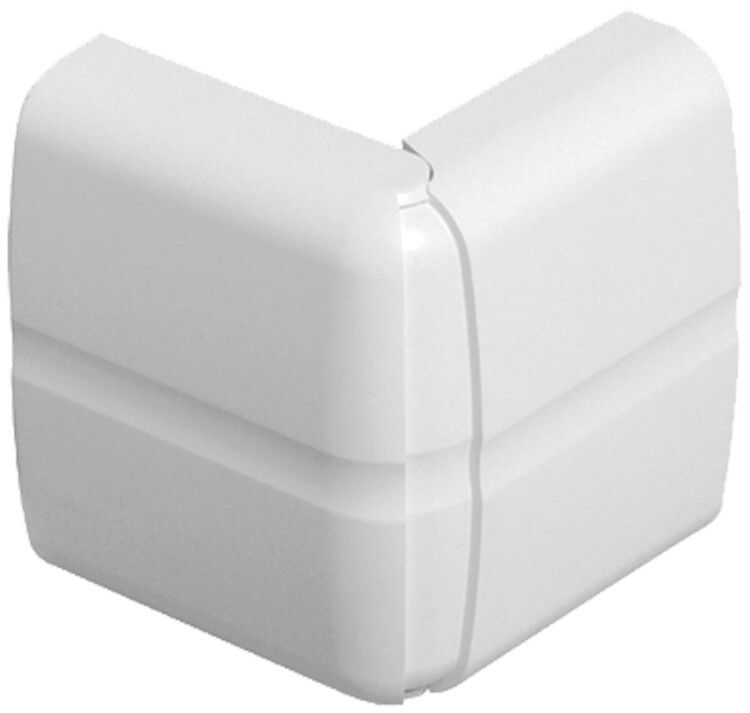

Угол внешний плинтусный 80х20 изменяемый ЭЛЕКОР - CKK11D-W-080-020-K01 IEK

Угол внешний изменяемый для кабель-канала КМНП 80х20 от IEK (ИЭК), артикул ckk11d-w-080-020-k01, предназначен для гибкого соединения кабель-каналов под углом от 70 до 135°, обеспечивая надёжную прокладку проводов в сложных узлах. Продукт из серии ELECOR соответствует требованиям ТУ 2291-001-1436938-2008.

Назначение и область применения

Угол внешний изменяемый для кабель-канала КМНП 80х20 используется для перехода между двумя участками кабель-канала под переменным углом. Подходит для прокладки силовых и слаботочных кабелей в местах, где требуется адаптация к реальным условиям монтажа - например, на стенах с неровными углами, за панелями, в шкафах или около оборудования. Особенно удобен там, где жесткие углы невозможны или требуют доработки.

Технические характеристики

• Угол регулировки: 70–135° - позволяет точно подстроить направление канала под существующую геометрию;
• Материал: ПВХ - устойчив к коррозии, химически инертен, не проводит ток;
• Тип исполнения: формованный - однородная структура без сварных швов, повышает прочность;
• Цвет: белый - совместим с большинством интерьеров и другими элементами серии KMNП;
• Тип крепления: защёлкивание - монтаж без инструментов, фиксация к основному каналу одним движением;
• Покрытие: без покрытия - поверхность матовая, не требует дополнительной обработки;
• Нормативный документ: ТУ 2291-001-1436938-2008 - соответствие отечественным требованиям качества.

Совместимость и монтаж

Угол внешний изменяемый для кабель-канала КМНП 80х20 совместим исключительно с кабель-каналами серии КМНП размером 80×20 мм. Устанавливается путём защёлкивания на торец основного канала - необходимо выровнять кромки и плотно придавить до щелчка. Для точной установки рекомендуется предварительно собрать участок на полу, затем закрепить на стене. Не совместим с каналами других серий или размеров - даже небольшое расхождение в ширине или глубине нарушит герметичность и механическую устойчивость.

Преимущества

• Гибкость угла - позволяет избежать резки и подгонки, экономя время и материал;
• Легкий монтаж - не нужны саморезы, клей или инструменты;
• Высокая долговечность - ПВХ не деформируется при температуре от –25C до +60C;
• Стандартная цветовая гамма - легко сочетается с другими компонентами системы;
• Поддержка проектного ассортимента - гарантирует полную совместимость с остальными элементами КМНП.

Ограничения применения

• Не предназначено для открытой прокладки на улице - ПВХ теряет эластичность при минусовых температурах ниже –25C и стареет под УФ-излучением;
• Не использовать в помещениях с постоянной температурой выше +60C - риск деформации;
• Запрещено применять в зонах с высокой механической нагрузкой - например, рядом с проходами, где возможны удары или давление;
• Не подходит для кабель-каналов другого типа (например, КМН, КМП) - отличаются по форме замка и габаритам.

Примеры использования

• Прокладка кабелей в офисном помещении - переход вокруг колонны или перегородки;
• Монтаж в цехах - соединение каналов на станках с нестандартной геометрией;
• Обустройство систем освещения - обход балок, труб или воздуховодов;
• Аудио/видео системы - скрытая прокладка в комнатах с декоративной отделкой, где важна эстетика.

Практические советы

• Перед монтажом проверьте, что внутренние кромки канала и угла совпадают по ширине - 80 мм × 20 мм - иначе защёлка не сработает;
• Если угол сложно подогнать, временно зафиксируйте детали малярным скотчем, чтобы не смещались при сборке;
• Не используйте силовые методы - если угол не защёлкивается, скорее всего, он несовместим или поврежден;
• При необходимости можно отрезать часть основного канала под нужный угол, а этот угол использовать как завершающий элемент - так снижаются потери материала.
