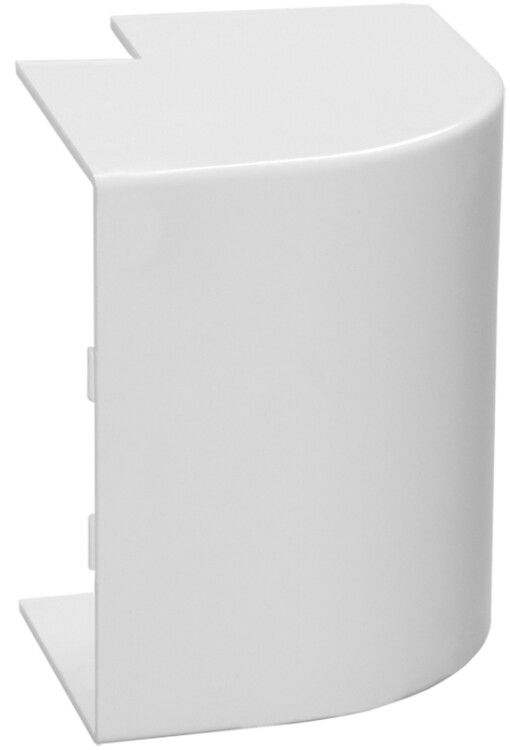

Внешний угол КМН 80х60 (4шт/компл) | CKMP10D-N-080-060-K01-R IEK

Внешний угол КМН 80х60 (комплект 4 шт) от IEK предназначен для аккуратного оформления внешних поворотов кабель-каналов в электромонтажных работах. Комплект из четырёх углов совместим с кабель-каналами серии ELECOR и ECOLINE, обеспечивает надёжное защёлкивание и долгий срок службы - до 25 лет.

Назначение и область применения

Внешний угол КМН 80х60 используется для оформления внешних угловых переходов между кабель-каналами под углом 90°. Применяется в электромонтажных работах при прокладке проводов и кабелей в помещениях - например, в офисах, жилых домах, производственных зонах. Угол маскирует стыки, улучшает внешний вид трассы и защищает кабели от механических воздействий на углах.

Технические характеристики

• Тип изделия: внешний угол
• Угол соединения: 90°
• Размеры: 80×60 мм - соответствует внутренним габаритам кабель-каналов серии ELECOR
• Материал: полистирол - прочный, lightweight пластик, устойчивый к деформациям
• Цвет: белый - сочетается с большинством кабель-каналов и интерьерами
• Температурный режим эксплуатации: от -15C до +60C - подходит для помещений с нормальным микроклиматом
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Тип крепления: защёлкивание под нажимом - не требует инструментов
• Покрытие: отсутствует - поверхность матовая, без лака или краски
• Исполнение: фиксированное - не регулируется после установки

Совместимость и монтаж

Внешний угол КМН 80х60 (комплект 4 шт) совместим исключительно с кабель-каналами серии ELECOR и ECOLINE. Он плотно защёлкивается на конце канала без болтов, саморезов или клея. Для монтажа достаточно совместить выступы угла с краями канала и слегка надавить - замок фиксируется автоматически. Убедитесь, что торец кабель-канала ровный и не имеет заусенцев - это гарантирует герметичное соединение.

Безопасность и стандарты

Изделие изготовлено из самозатухающего полистирола, соответствует требованиям пожарной безопасности для электроустановок внутри помещений. Не содержит токсичных веществ. Соответствует общим нормам для компонентов кабель-каналов, применяемых в соответствии с ГОСТ Р 50571 и ПУЭ.

Преимущества

• Не требует инструментов - монтаж занимает несколько секунд
• Стойкий к химическим воздействиям - не реагирует на бытовые чистящие средства
• Лёгкий вес - не создаёт нагрузки на кабель-канал
• Высокая точность геометрии - обеспечивает ровную линию стыка
• Комплект из 4 штук - хватает на типовые участки с несколькими поворотами

Ограничения применения

• Не предназначена для открытого воздуха - материал не устойчив к УФ-излучению и перепадам температур ниже -15C
• Не подходит для высоких нагрузок - нельзя использовать там, где возможны удары или давление на угол
• Не совместим с кабель-каналами других серий (например, ABB, Schneider Electric) - размеры и система крепления отличаются
• Не рекомендуется для влажных сред - отсутствие герметизации делает его непригодным для ванных комнат, цехов с мойкой

Примеры использования

• Обрамление поворота кабель-канала вдоль стены в офисном помещении
• Завершение трассы в коридоре жилого дома
• Формирование внешнего угла при прокладке проводки к распределительному щиту
• Аксессуар для завершения системы кабель-каналов в учебных классах или медицинских кабинетах

Практические советы

• Перед монтажом проверьте, чтобы кабель-канал был полностью заполнен проводами - иначе угол может не защёлкнуться плотно
• Если канал установлен на потолке, используйте дополнительную фиксацию (клей или скобки) - вибрация может ослабить защёлку
• Не применяйте силу при установке - если угол не защёлкивается, возможно, есть деформация канала или он не из серии ELECOR/ECOLINE
• Храните в сухом месте - даже при отсутствии покрытия, длительная влажность может вызвать помутнение материала
• Комплект из 4 штук рассчитан на 4 поворота - планируйте трассу заранее, чтобы не закупать лишнее
