Внутренний изменяемый угол - от 80° до 120° для кабель-каналов Metra 160x50 | 638091 Legrand

Угол внутренний 160x50мм изменяемый от 80° до 120° для кабель-канала от Legrand Euro - гибкий элемент для сборки кабель-каналов в местах изменения направления проводки, особенно там, где требуется адаптация угла между стеной и потолком или перегородкой. Артикул 638091 из серии Metra подходит для систем, требующих точной регулировки угла соединения.

Назначение и область применения

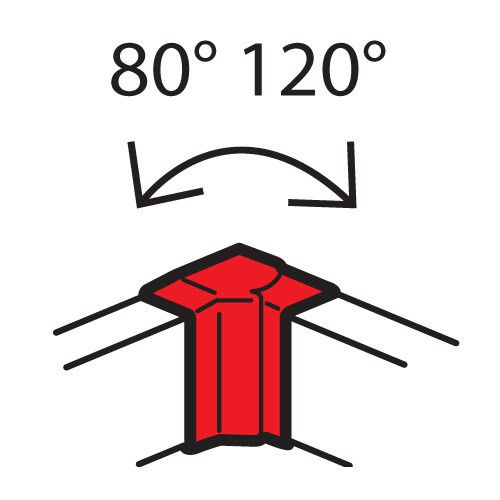

Этот угол предназначен для соединения двух участков кабель-канала под переменным углом - от 80° до 120°. Он позволяет плавно менять направление трассы без жестких поворотов, что важно при прокладке кабелей в сложных архитектурных условиях: за подвесными потолками, вдоль наклонных стен, вокруг колонн или в помещениях с нестандартной планировкой. Подходит для использования внутри зданий с нормальными условиями эксплуатации - офисах, жилых домах, административных и производственных помещениях.

Технические характеристики

• Тип: Угол внутренний, формованный
• Угол регулировки: От 80° до 120° - можно настраивать в процессе монтажа
• Габариты: 160×50 мм - соответствует стандартному профилю кабель-канала этого размера
• Материал: Поливинилхлорид (ПВХ) - прочный, устойчивый к механическим воздействиям и химически инертный
• Цвет: Чисто-белый - совместим с белыми кабель-каналами и декоративными решениями
• Покрытие: Необработанная поверхность - не требует дополнительной отделки
• Состав: Безгалогенный материал - не выделяет токсичных веществ при нагреве
• Способ фиксации крышки: Перекрывающее наложение - обеспечивает надежную герметизацию и простую замену
• Форма: Симметричная - одинаково удобен для правых и левых поворотов

Совместимость и монтаж

Угол внутренний 160x50мм изменяемый от 80° до 120° для кабель-канала совместим с кабель-каналами Legrand Metra того же размера - 160×50 мм. Монтаж выполняется вручную: сначала собирается основной корпус, затем крышка фиксируется методом перекрывающего наложения - она просто накрывается сверху и плотно прижимается. Угол легко регулируется в нужном положении перед окончательной фиксацией. Для крепления к поверхности используются саморезы или клеевые составы, подходящие для ПВХ. Не требует специальных инструментов - достаточно отвертки и ножниц для пластиков.

Безопасность и стандарты

Материал изготовлен без галогенов, что снижает риск образования ядовитых газов при возгорании. Соответствует требованиям безопасности для внутренних электромонтажных систем. Применяется в соответствии с ГОСТ Р 50571 и нормами ПУЭ для прокладки силовых и слаботочных кабелей в пределах допустимой температуры окружающей среды (+5C до +40C).

Преимущества

• Возможность точной настройки угла в диапазоне 80–120° - исключает необходимость запаса нескольких жестких углов
• Высокая степень совместимости с другими элементами серии Metra - все компоненты взаимозаменяемы
• Простота монтажа - не требует термической обработки или доработки
• Стабильная форма после регулировки - не деформируется под нагрузкой
• Безгалогенная формула - безопаснее для людей и оборудования в случае аварийного нагрева

Ограничения применения

• Не предназначена для наружной эксплуатации - не выдерживает прямого UV-облучения и перепадов температур ниже –10C
• Не рекомендуется использовать в высоковлажных помещениях без дополнительной защиты (например, в банях, бассейнах)
• Не подходит для кабелей с внешним диаметром более 25 мм - возможны трудности с закрытием крышки
• Не является несущим элементом - не рассчитан на механическую нагрузку, кроме собственного веса и легких кабелей

Примеры использования

• Сборка трассы вдоль стены, переходящей под потолок под острым углом
• Обход колонны или выступающей части стены в офисе
• Прокладка кабелей в помещении с нестандартной планировкой - например, в старом фонде с наклонными потолками
• Создание плавного поворота в распределительной шкафовой системе

Практические советы

• Перед монтажом проверьте, чтобы внутренние каналы кабель-каналов совпадали по ширине - 160×50 мм - иначе крышка не будет плотно закрываться
• При регулировке угла используйте уровень - даже небольшое отклонение может повлиять на эстетику всей трассы
• Не затягивайте крепеж слишком сильно - ПВХ может треснуть под избыточным давлением
• Если угол используется в месте с высокой плотностью кабелей, заранее просчитайте свободный объем - перегрузка затруднит закрытие крышки
• Артикул 638091 - единственный вариант в серии Metra с таким диапазоном регулировки; другие углы имеют фиксированный угол - выбирайте этот, если нужна гибкость
