Вольтметр аналоговый квадратный корпус - 68 x мм | 014661 Legrand

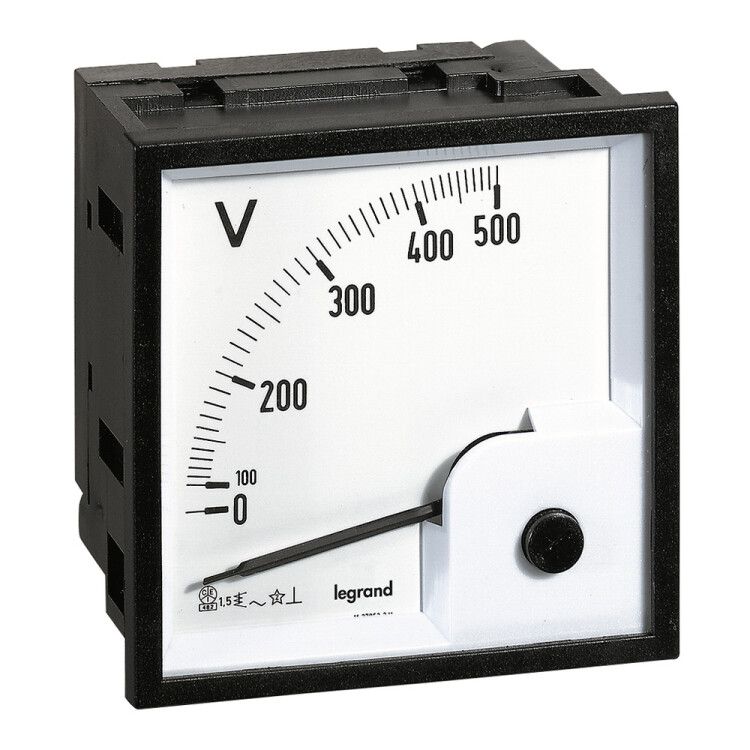

Вольтметр аналоговый квадратный корпус 68x68 мм от Legrand с артикулом 014661 предназначен для точного измерения постоянного и переменного напряжения в диапазоне до 500 В. Устройство устанавливается на панели оборудования и подходит для промышленных систем, где требуется высокая надёжность и визуальный контроль показаний.

Назначение и область применения

Вольтметр аналоговый квадратный корпус 68x68 мм используется для наблюдения за уровнем напряжения в реальном времени. Он применяется в электроустановках, распределительных щитах, испытательных стендах, промышленных автоматах и оборудовании с высокими требованиями к точности. Подходит для объектов, где важна визуальная интерпретация значений - например, на производствах, в энергообъектах или лабораториях.

Технические характеристики

• Диапазон измерения: 0–500 В (переменный и постоянный ток)
• Класс точности: 0,015 - очень высокий уровень точности, подходящий для эталонных и контролируемых систем
• Тип индикации: аналоговая, со стрелкой - обеспечивает наглядную динамику изменения напряжения
• Способ монтажа: панельный, с установкой через отверстие 68×68 мм
• Потребляемая мощность: 3 Вт - минимальное энергопотребление, не создаёт нагрузки на цепь
• Максимальное отклонение стрелки: 500° - широкий угол шкалы для удобной интерпретации показаний
• Трансформаторное включение: да - позволяет подключать через измерительные трансформаторы напряжения (ТИН)
• Степень защиты: не указана - устройство предназначено для внутренней установки в закрытых щитах
• Сертификация: есть - соответствует нормам безопасности и качества

Совместимость и монтаж

Вольтметр аналоговый квадратный корпус 68x68 мм устанавливается в панель с прямоугольным отверстием 68×68 мм. Крепится фиксирующим кольцом сзади. Для работы с напряжениями выше 500 В необходимо использовать внешний измерительный трансформатор напряжения (ТИН) - функционал трансформаторного включения позволяет это сделать безопасно. Подключение осуществляется к клеммам на задней панели. Монтаж требует отключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Устройство сертифицировано и соответствует требованиям промышленной электроники. Несмотря на высокую точность, он не имеет специальной степени защиты IP - поэтому не предназначен для установки во влажных, запылённых или открытых средах. Применяется исключительно внутри закрытых щитов и панелей.

Преимущества

• Высокая классическая точность 0,015 - одна из лучших среди аналоговых приборов
• Широкий угол отклонения стрелки (500°) снижает погрешность считывания
• Поддержка трансформаторного включения - возможность измерения высоких напряжений без модификации самого прибора
• Низкая потребляемая мощность (3 Вт) - не влияет на работу измеряемой цепи
• Квадратный корпус 68×68 мм - совместим с большинством стандартных панельных отверстий

Ограничения применения

• Не работает в условиях повышенной влажности, пыли или перепадов температур - требует герметичной установки
• Не подходит для мобильных или портативных систем - только стационарная панельная установка
• Не имеет цифрового вывода - нельзя интегрировать в системы автоматизации без дополнительных преобразователей
• Не рассчитан на измерение напряжений свыше 500 В без внешнего ТИН

Примеры использования

• Контроль напряжения в силовых щитах промышленных станков
• Измерение входного напряжения на участках с трансформаторными подстанциями
• Лабораторные стенды для поверки другого оборудования
• Энергосистемы с высокими требованиями к точности показаний

Практические советы

• Перед установкой проверьте соответствие отверстия в панели размеру 68×68 мм - несоответствие затруднит монтаж
• При использовании с трансформатором напряжения убедитесь, что коэффициент трансформации согласован с пределом 500 В
• Не допускайте попадания влаги или металлической пыли внутрь корпуса - даже при наличии сертификации устройство не защищено от внешних воздействий
• Рекомендуется периодически проверять механическую целостность стрелки и свободу её движения - особенно после вибраций или ударов
• Для замены используйте оригинальные комплектующие - модель Legrand 014661 имеет специфическую конструкцию калибровки
