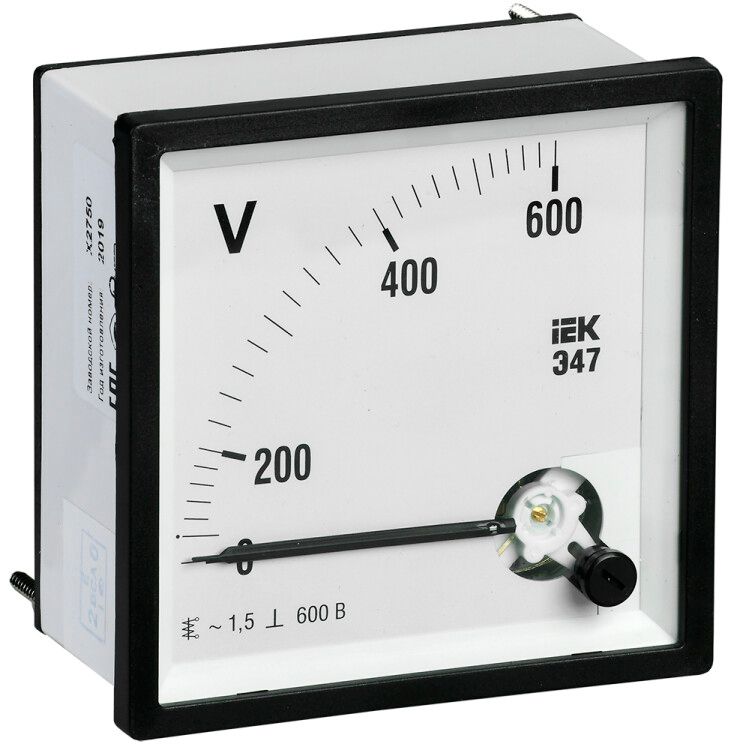

Вольтметр 600В 96х96 AC непосредственное включение Э47 - IPV20-6-0600-E IEK

Вольтметр Э47 600В класс точности 1,5 96х96мм от IEK - аналоговый прибор для измерения переменного напряжения до 600 В в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул ipv20-6-0600-e рассчитан на монтаж на переднюю панель и обеспечивает надежную индикацию с классом точности 1,5.

Назначение и область применения

Вольтметр Э47 600В класс точности 1,5 96х96мм предназначен для постоянного наблюдения за уровнем напряжения в одинофазных цепях переменного тока. Применяется в комплектных распределительных устройствах (ЩР, ЩО, ЯЯК), щитах автоматики, на пультах управления и в других местах, где требуется визуальный контроль напряжения. Подходит для установки в помещениях с нормальными климатическими условиями - офисах, производственных цехах, ЖКХ, торговых комплексах.

Технические характеристики

• Диапазон измерения: 0–600 В переменного тока (AC)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Тип индикации: аналоговая, механическая стрелка
• Максимальное отклонение стрелки: 90°
• Способ монтажа: на переднюю панель, с использованием монтажной платы
• Форм-фактор: прямоугольный корпус 96×96 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Измерительная система: электромагнитная - основано на взаимодействии магнитных полей катушки и сердечников
• Количество фаз: 1

Совместимость и монтаж

Вольтметр Э47 600В класс точности 1,5 96х96мм устанавливается в панели с отверстием 92×92 мм. Монтаж осуществляется через монтажную плату, которая крепится внутри щита, а сам прибор фиксируется с лицевой стороны. Клеммы для подключения находятся сзади - подключаются провода сечением до 2,5 мм2. Напряжение подводится напрямую к входным зажимам - без необходимости использования трансформаторов напряжения. Обязательно соблюдать полярность при подключении: L - фаза, N - ноль. Не требует внешнего питания - питание получает от измеряемой сети.

Безопасность и стандарты

Вольтметр Э47 соответствует требованиям ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Государственный реестр средств измерений РФ и имеет официальное утверждение типа. Соответствует требованиям безопасности для оборудования низковольтных сетей до 1000 В.

Преимущества

• Высокая долговечность благодаря механической конструкции без электроники - не выходит из строя при перепадах напряжения
• Не требует источника питания - работает от измеряемой цепи
• Четкая, легко читаемая шкала с крупной стрелкой
• Защита от внешних магнитных полей - металлический экран снижает влияние помех
• Подтвержденный срок службы 10 лет - минимальный риск замены в течение всего срока эксплуатации щита

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC)
• IP20 не позволяет использовать во влажных, запыленных или наружных условиях
• Не рекомендован для установки рядом с мощными источниками магнитного поля (например, частотные преобразователи, большие контакторы) - возможны погрешности
• Отсутствует цифровой вывод - нельзя подключить к АСУ ТП или системам сбора данных
• Требуется визуальный контроль - не подходит для удаленного мониторинга

Примеры использования

• Контроль напряжения в главном вводном щите многоквартирного дома
• Индикация уровня напряжения на пульте управления конвейера на заводе
• Установка в распределительном щите торгового центра для оперативного контроля
• Замена старого аналогового вольтметра в существующих щитах без изменения габаритов

Практические советы

• При замене убедитесь, что новый вольтметр Э47 600В класс точности 1,5 96х96мм совпадает по размерам (96×96 мм) и типу подключения - иначе потребуется доработка панели
• Перед подключением проверьте, что напряжение в цепи не превышает 600 В - превышение может вызвать выход из строя
• При монтаже в щитах с высокой плотностью элементов оставьте минимум 10 мм свободного пространства вокруг прибора для лучшего теплоотвода и удобства обслуживания
• Не используйте в средах с химически активной атмосферой - корпус не защищен от коррозии
• Проверяйте целостность стрелки и шкалы при первичном включении - при транспортировке возможны механические повреждения
