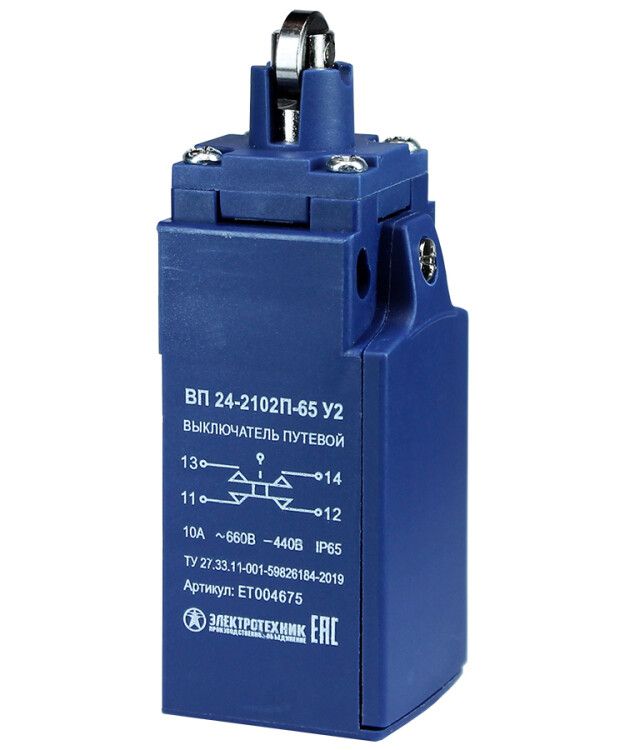

Выключатель путевой ВП 24-2102П-65 У2 1НО+1НЗ 3А IP65 толкатель с роликом безинерционный 20мм без сальника Электротехник ET004675

Выключатель путевой ВП 24-2102П-65 У2 от бренда Электротехник - это безинерционный коммутационный аппарат с толкателем на ролике, предназначенный для точного фиксирования положения подвижных узлов в автоматизированных системах. Артикул et004675 соответствует модели с 1 нормально замкнутым и 1 нормально разомкнутым контактами, рассчитанной на работу до 3 А и напряжения 660 В, с защитой IP65.

Назначение и область применения

Выключатель путевой ВП 24-2102П-65 У2 используется для контроля перемещений механизмов в момент достижения ими заданного положения. Он активируется механическим воздействием - например, когда деталь или рычаг давят на роликовый толкатель. Применяется в цепях управления, сигнализации и аварийной остановки.

• Подходит для станков, конвейеров, лифтов, шлюзов, дверных приводов.
• Используется в системах безопасности: например, для остановки оборудования при открывании ограждений.
• Не предназначен для частых переключений под нагрузкой выше 3 А - только для сигналов и управления, а не для силовой коммутации.

Технические характеристики

• Номинальное напряжение: 660 В переменного тока
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально разомкнутый (НО)
• Тип элемента управления: толкатель с роликом - обеспечивает плавное срабатывание при любом угле подхода
• Степень защиты: IP65 - полностью защищён от пыли и струй воды из любого направления
• Рабочий температурный диапазон: от -25 C до +70 C
• Габариты: 30,5 × 30 × 83,5 мм
• Материал корпуса: термостойкий пластик
• Способ монтажа: крепление на винты через два отверстия в основании
• Ход толкателя: 20 мм - достаточен для большинства промышленных применений
• Без сальника - не герметичен для газов и паров, не рекомендован для агрессивных сред

Совместимость и монтаж

Выключатель путевой ВП 24-2102П-65 У2 монтируется на поверхность с помощью двух винтов M4. Отверстия расположены на расстоянии 24 мм друг от друга - совпадает с типовым шагом крепления в промышленном оборудовании. Кабель подключается через входные каналы в корпусе - провода должны иметь сечение до 1,5 мм2. Для надёжного контакта используйте наконечники типа “штыревые” или “трубчатые”. Монтаж допускается в вертикальном, горизонтальном и наклонном положении - угол установки не влияет на работоспособность.

Безопасность и стандарты

Выключатель путевой ВП 24-2102П-65 У2 соответствует требованиям к устройствам, применяемым в системах безопасности. Его использование в зонах остановки и эмерджент-выключения подтверждает соответствие принципам функциональной безопасности. Сертифицирован по ГОСТ Р 50030.5.1 и ГОСТ 12.2.007.0. Гарантийный срок - 2 года с момента ввода в эксплуатацию.

Преимущества

• Безинерционный механизм - минимальная задержка срабатывания, важна для быстродействующих систем
• Роликовый толкатель снижает трение и износ, позволяет использовать при движущихся поверхностях с неровностями
• Устойчив к запылению благодаря IP65 - работает даже в условиях цехов с металлической стружкой или песком
• Проверенная конструкция серии ВП 24 - десятилетия эксплуатации в промышленности
• Легко заменить: стандартные размеры и крепление позволяют менять без переделки монтажа

Ограничения применения

• Не применяется в средах с химически агрессивными парами, маслом или кислотами - материал корпуса не устойчив к растворителям
• Отсутствие сальника делает его непригодным для влажных, паровых или взрывоопасных зон (не взрывозащищён!)
• Не предназначен для работы при постоянных ударных нагрузках свыше 20 Н - возможен выход из строя механизма
• Максимальный ток 3 А - нельзя использовать для прямого управления двигателями или мощными нагревателями
• Не следует монтировать там, где есть риск попадания жидкости под давлением - IP65 не гарантирует герметичность при погружении

Примеры использования

• На конвейере: остановка ленты при достижении изделия определённой точки
• На двери шкафа ЧПУ: отключение питания при открытии
• В лифте: фиксация этажа при срабатывании платформы
• На станке: контроль крайнего положения стола или головки
• В системе аварийной остановки: срабатывает при сдвиге защитного экрана

Практические советы

• Перед установкой проверьте ход толкателя - он должен свободно двигаться без заклинивания. Подгоните положение так, чтобы ролик касался объекта под углом 90° для равномерной нагрузки
• Если в месте установки много пыли - периодически протирайте ролик и направляющую. Грязь увеличивает усилие срабатывания
• При использовании в холодных помещениях ниже -20 C убедитесь, что кабель и изоляция не стали хрупкими
• Для долгой службы не перегружайте контакты - если нужен больший ток, используйте промежуточное реле
• Артикул et004675 - единственный вариант этой модели. Аналоги других брендов имеют другие габариты и крепления - не меняйте без проверки совместимости
