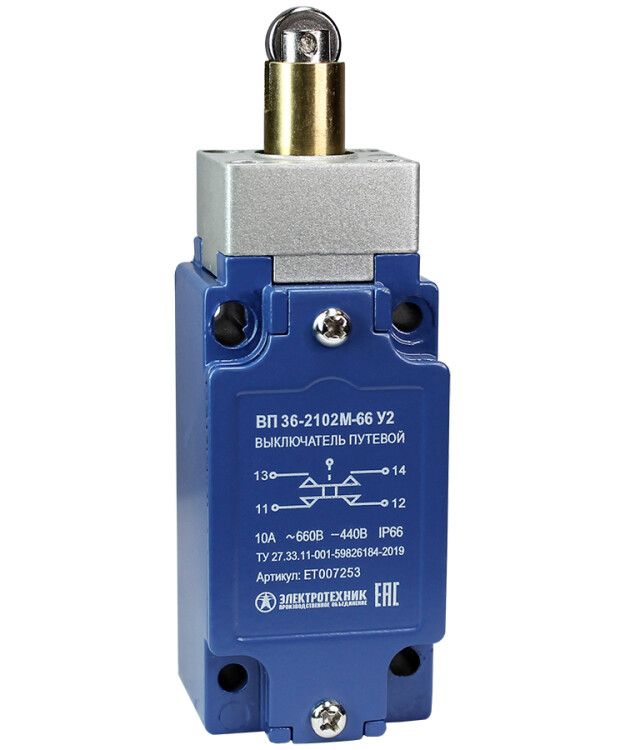

Выключатель путевой ВП 36-2102М-66 У2 1НО+1НЗ 3А IP66 толкатель с роликом безинерционный 30х60мм без сальника Электротехник ET007253

Выключатель путевой ВП 36-2102М-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутатор для фиксации положения движущихся механизмов. Он работает в жестких условиях: защищён от пыли и воды (IP66), рассчитан на ток до 3 А и напряжение до 660 В, подходит для автоматических линий, станков и конвейеров.

Назначение и область применения

Выключатель путевой ВП 36-2102М-66 У2 используется для автоматического переключения электрических цепей при достижении подвижной частью механизма заданной точки. Его применяют там, где важно точно зафиксировать окончание хода, наличие предмета или изменение положения объекта.

• Фиксация предельных положений на конвейерах, лифтах, шлюзах
• Обнаружение наличия детали на рабочей зоне станка
• Контроль перемещения рычагов, затворов, клапанов
• Участие в системах безопасности: аварийная остановка при выходе за границы

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: толкатель с роликом - обеспечивает плавное срабатывание при касании
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Габариты: 40×44×120 мм
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам
• Рабочая температура: от –40 C до +50 C - подходит для холодных и жарких помещений
• Способ монтажа: на винты - крепится через отверстия в корпусе
• Инерционность: безинерционный - моментальное срабатывание без задержек

Совместимость и монтаж

Выключатель путевой ВП 36-2102М-66 У2 крепится на поверхность с помощью двух винтов, расположенных на боковой стенке корпуса. Посадочные отверстия имеют стандартный шаг, совместимый с большинством кронштейнов и направляющих. Для установки требуется доступ к двум сторонам - для фиксации и подключения проводов. Кабель подводят через входную канавку - сальник не предусмотрен, поэтому необходимо использовать внешнюю защиту (например, гофру или вводы).

Не требует регулировки - срабатывает при физическом контакте ролика с упором. Подключение: клеммы внутри корпуса, доступ после снятия крышки.

Безопасность и стандарты

Выключатель путевой ВП 36-2102М-66 У2 соответствует требованиям к устройствам для систем безопасности: срабатывает при любых механических воздействиях, не зависит от электромагнитных помех. Корпус из металла и класс защиты IP66 обеспечивают безопасную работу в сырых, запылённых и взрывоопасных зонах (при условии соблюдения других требований взрывозащиты).

Преимущества

• Точное срабатывание благодаря безинерционному механизму - минимизация ошибок позиционирования
• Гальваническая развязка контактов - исключает влияние помех между цепями управления и силовыми контурами
• Ударопрочный металлический корпус - выдерживает вибрацию и случайные удары
• Компактные размеры - легко интегрируется в плотные конструкции
• Совместимые габариты с зарубежными аналогами - можно менять без переделки крепления

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - материал корпуса не устойчив к кислотам и щелочам
• Отсутствие сальника - требует дополнительной защиты кабеля при прокладке в сырых или пыльных местах
• Работает только при механическом контакте - не реагирует на магнитные поля, свет или радиосигналы
• Максимальный ток 3 А - нельзя использовать для прямой коммутации мощных двигателей, только для управления реле или контакторами

Примеры использования

• На конвейере: толкатель с роликом активируется при проходе изделия - сигнал остановки подаётся на PLC
• На станке ЧПУ: фиксирует крайнее положение стола - предотвращает повреждение инструмента
• В шлюзе: регистрирует закрытие двери - позволяет запустить цикл только при полном закрытии
• В системе эвакуации: срабатывает при открывании люка - даёт команду на включение освещения

Практические советы

• При монтаже проверьте, чтобы ролик свободно вращался - грязь или деформация снижают срок службы
• Учитывайте посадочный диаметр: расстояние между отверстиями для винтов - 30 мм, что типично для многих креплений
• Для длительной работы в условиях вибраций используйте антивибрационные прокладки под основание
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых срабатываниях (>1000 раз/час)
• Если нужна защита кабеля - используйте гофрированную трубку или вводы IP68, так как сальник в модели отсутствует
