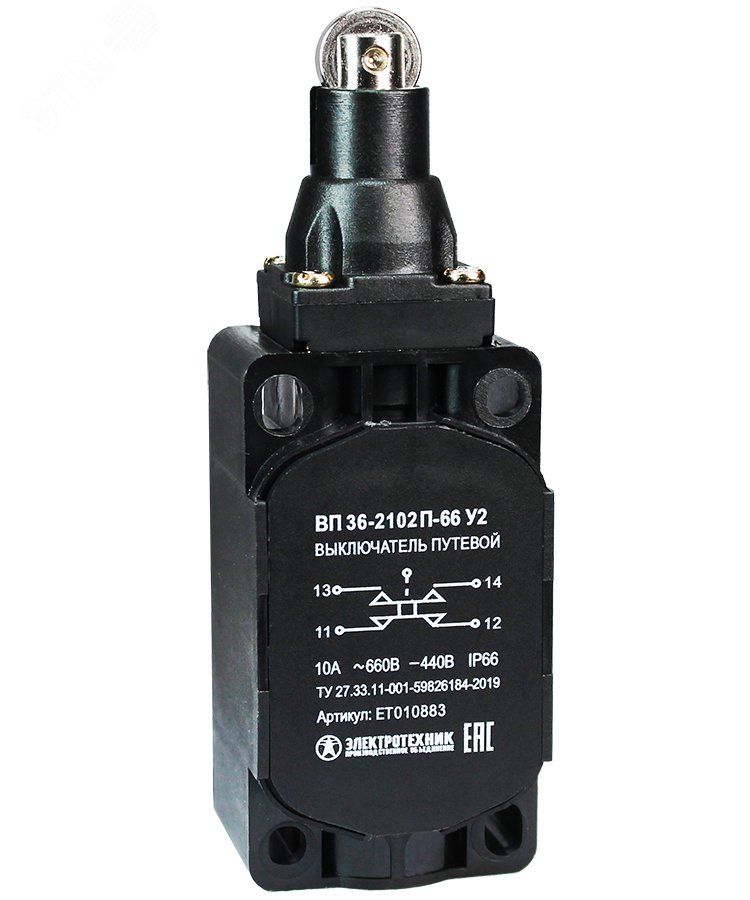

Выключатель путевой ВП 36-2102П-66 У2 1НО+1НЗ 3А IP66 толкатель с роликом безинерцион. 30х60мм без сальника Электротехник ET010883

Выключатель путевой ВП 36-2102П-66 У2 от бренда Электротехник - это надёжный бесконтактный элемент управления для автоматических систем, где требуется точно зафиксировать положение движущегося объекта. Модель с толкателем на ролике, безинерционной конструкцией и защитой IP66 подходит для работы в сложных условиях производства.

Назначение и область применения

Выключатель путевой ВП 36-2102П-66 У2 используется для коммутации электрических цепей управления и сигнализации при достижении механизмом заданной точки перемещения. Он реагирует на физическое столкновение с упором - например, когда деталь на конвейере достигает предела хода. Применяется в системах, требующих контроля наличия, направления или окончания движения объекта.

• Фиксация крайних положений на станках, элеваторах, шлюзах
• Обнаружение присутствия изделия на участке сборки
• Завершение цикла в автоматических линиях
• Сигнализация аварийных ситуаций (например, выход за границы допустимого хода)

Технические характеристики

• Тип контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Максимальная коммутируемая нагрузка: 3 А
• Рабочее напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Габариты: 30 × 60 мм
• Степень защиты: IP66 - полная герметизация от пыли и защита от мощных струй воды
• Тип толкателя: роликовый - снижает трение, обеспечивает плавное срабатывание
• Конструкция: безинерционная - минимальная задержка между ударом и переключением
• Исполнение: без сальника - не предназначен для установки в среды с жидкостями под давлением
• Климатическое исполнение: У2 - для умеренного климата, с возможностью эксплуатации при температуре от −25C до +40C

Совместимость и монтаж

Выключатель путевой ВП 36-2102П-66 У2 имеет стандартизованные посадочные , совпадающие с зарубежными аналогами. Крепится через два отверстия в корпусе с шагом 30 мм. Для монтажа используйте болты M4. Подключение проводов осуществляется к клеммам внутри корпуса - доступ после снятия крышки. Направление действия толкателя - продольное, вдоль оси ролика. Убедитесь, что угол удара не превышает +-15°, чтобы избежать заклинивания.

Безопасность и стандарты

Произведено в соответствии с требованиями к устройствам управления в электроустановках. Соответствует принципам безопасности IEC 60947-5-1 для конечных выключателей. Выдерживает механические удары благодаря прочному пластиковому корпусу. Отсутствие внутренней смазки исключает риск загрязнения окружающей среды маслом.

Преимущества

• Гальваническая развязка контактов - минимизирует риски пробоя и помех в цепях управления
• Устойчивость к электромагнитным помехам - работает даже рядом с частотными преобразователями и сварочными аппаратами
• Высокая точность срабатывания - отклонение менее 0,5 мм от заданной точки
• Компактность - легко интегрируется в плотные конструкции
• Роликовый толкатель - увеличивает срок службы при многократном использовании против металлических поверхностей

Ограничения применения

• Не применяется в средах с агрессивными химическими веществами - материал корпуса не рассчитан на щелочи и растворители
• Отсутствие сальника делает невозможным использование в зонах с направленным потоком жидкости или паром под давлением
• Не рекомендован для частых импульсных нагрузок выше 3 А - возможен быстрый износ контактов
• Работает только при механическом контакте; не является беспроводным или магнитным датчиком

Примеры использования

• На ленточных конвейерах - фиксирует завершение прохода продукта перед упаковкой
• В лифтовых системах - сигнал о достижении этажа
• На металлорежущих станках - останавливает головку при достижении крайнего положения
• В системах автоматической разгрузки - регистрирует наличие контейнера на платформе

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться без заеданий
• При монтаже на vibrating оборудовании используйте виброизоляцию - частые колебания могут вызвать ложные срабатывания
• Поездите по рабочему циклу несколько раз без подключения питания - убедитесь, что толкатель попадает точно на упор
• Для длительной эксплуатации в запыленных помещениях периодически протирайте поверхность ролика - грязь повышает силу трения
• При необходимости замены - модель ВП 36-2102П-66 У2 полностью взаимозаменяема со старыми версиями того же типа
