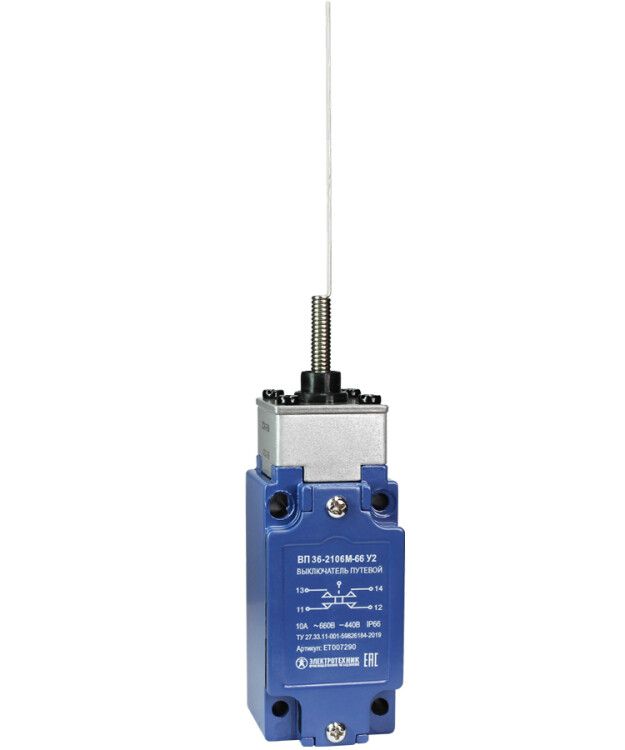

Выключатель путевой ВП 36-2106М-66 У2 1НО+1НЗ 3А IP66 рычаг пружинный "кошачий ус" безинерционный 30х60мм без сальника Электротехник ET007290

Выключатель путевой ВП 36-2106М-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутатор для фиксации положения движущихся механизмов в промышленной автоматизации. Он работает в жестких условиях: защищён от пыли и воды (IP66), рассчитан на ток до 3 А и температуры от –40 C до +50 C.

Назначение и область применения

Выключатель путевой ВП 36-2106М-66 У2 предназначен для коммутации цепей управления и сигнализации при достижении подвижным элементом заданной точки. Его применяют там, где необходимо точно зафиксировать окончание хода, наличие или отсутствие объекта. Примеры: концевые положения кранов, перемещаемых платформ, дверей шлюзов, ленточных конвейеров, станков с ЧПУ. Подходит для систем безопасности, так как обеспечивает надёжную остановку оборудования при выходе за пределы допустимой зоны.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип управления: пружинный рычаг типа «кошачий ус» - безинерционный, с быстрым возвратом
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Рабочая температура: от –40 C до +50 C
• Габариты: 44×40×210 мм
• Материал корпуса: металл - прочный, ударопрочный
• Способ монтажа: крепление на винты
• Отсутствует сальник - не предназначен для герметичной установки в трубопроводах

Совместимость и монтаж

Выключатель ВП 36-2106М-66 У2 крепится на поверхность с помощью двух винтов через отверстия в основании. Посадочные размеры совпадают с популярными зарубежными аналогами - можно использовать как прямую замену. Для монтажа требуется доступ к плоской поверхности, где будет установлен упор. Рычаг «кошачий ус» активируется перпендикулярным давлением - важно, чтобы направление удара было близко к оси рычага. Максимальный усилие срабатывания не указано, поэтому рекомендуется избегать резких ударов. Кабель подводят через вход в корпус - без сальника, значит, не используется в средах с повышенной влажностью или жидкостями внутри.

Безопасность и стандарты

Выключатель ВП 36-2106М-66 У2 проектировался с учётом требований к устройствам безопасности: он гарантированно размыкает цепь при срабатывании, имеет гальваническую развязку между контактами и устойчив к электромагнитным помехам. Соответствует требованиям к использованию в системах аварийной остановки. Сертификация по ГОСТ не указана - при внедрении в регулируемые системы проверьте соответствие локальным нормам.

Преимущества

• Высокая точность срабатывания - минимальный люфт в механизме
• Износостойкий металлический корпус - долгий срок службы даже при интенсивном использовании
• Защита IP66 - позволяет работать в запылённых, влажных и агрессивных средах (например, на заводах, в лесопилках, на складах)
• Компактные размеры - легко интегрируется в ограниченное пространство
• Безинерционный рычаг - моментальное срабатывание и возврат, исключает задержки

Ограничения применения

• Не предназначен для установки в трубах, каналах или других закрытых пространствах - отсутствует сальник, нет герметизации кабельного ввода
• Не рассчитан на длительное воздействие прямого потока воды или погружение - IP66 не равно IP67
• Работает только при механическом контакте с упором; не реагирует на магнитные поля, свет или другие немеханические сигналы
• Напряжение выше 660 В переменного тока или 440 В постоянного - недопустимо
• Температура ниже –40 C или выше +50 C может повредить материалы и снижает надёжность

Примеры использования

• Фиксация крайнего положения стола фрезерного станка - при касании упором рычага выключатель размыкает цепь питания двигателя
• Контроль наличия детали на конвейере - когда предмет проходит, он нажимает рычаг, и система получает сигнал «объект есть»
• Автоматическая остановка лифтовой платформы при достижении верха или низа шахты
• Сигнализация открытия/закрытия двери в камере хранения - используется в связке с PLC

Практические советы

• Перед установкой проверьте, что упор будет действовать строго перпендикулярно рычагу - иначе возможен преждевременный износ или отказ
• При монтаже используйте антивибрационные прокладки, особенно на оборудовании с частыми импульсными нагрузками
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность срабатывания
• Если нужна герметизация кабельного ввода - выбирайте модель со сальником (например, ВП 36-2106М-66 У2 с сальником); этот вариант её не имеет
• Для работы в условиях сильной вибрации убедитесь, что сам выключатель закреплён на жёсткой основе, а не на гибкой раме
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - они не заменяемые, но при правильной эксплуатации служат более 1 млн циклов
