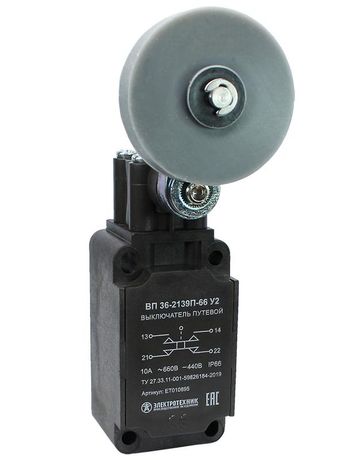

Выключатель путевой ВП 36-2139П-66 У2 1НО+1НЗ 3А IP66 рычаг с резиновым роликом диам. 50мм безинерционный 30х60мм без сальника Электротехник ET010895

Выключатель путевой ВП 36-2139П-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутационный аппарат с рычагом и резиновым роликом, предназначенный для фиксации положений механизмов в автоматизированных системах. Его компактная конструкция, высокая степень защиты IP66 и способность работать при напряжении до 660 В делают его подходящим решением для промышленного оборудования, где важна точность и долговечность.

Назначение и область применения

Выключатель путевой ВП 36-2139П-66 У2 используется для автоматического отключения или переключения цепей при достижении механизmom заданной позиции. Он реагирует на механический контакт - когда движущийся элемент (например, стол станка, тележка конвейера или дверь шлюза) задевает рычаг с роликом. Применяется в системах, требующих точного позиционирования: станках с ЧПУ, ленточных конвейерах, лифтах, грузоподъёмных устройствах, автоматических линиях упаковки.

Технические характеристики

• Номинальное напряжение: 660 В - позволяет использовать в сетях переменного и постоянного тока средней мощности.
• Номинальный ток: 3 А - рассчитан на управление нагрузками до 3 ампер, не предназначен для силовой коммутации крупных двигателей.
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р) - обеспечивает гибкую логику управления: можно одновременно отключить одну цепь и включить другую.
• Степень защиты: IP66 - полностью защищён от пыли и устойчив к мощным струям воды, что допускает применение в запылённых, влажных и моющихся средах.
• Габаритные размеры: 36×40×175 мм - компактный корпус, легко помещается в ограниченном пространстве.
• Тип элемента управления: рычаг с резиновым роликом диаметром 50 мм - мягкий контакт снижает износ деталей, предотвращает повреждение поверхностей, работает при любых скоростях движения.
• Материал корпуса: пластик - легкий, химически стойкий, не проводит ток, устойчив к коррозии.
• Способ монтажа: на винты - крепится через отверстия в основании корпуса, не требует специальных кронштейнов.
• Безинерционный принцип действия - моментальное срабатывание без задержек, даже при быстром перемещении объекта.
• Без сальника - внутренние части не герметизированы дополнительно, но IP66 обеспечивается конструкцией самого корпуса.

Совместимость и монтаж

Выключатель путевой ВП 36-2139П-66 У2 совместим со всеми типами клеммных колодок и проводами сечением до 2,5 мм2. Для установки используйте два винта M4, расположенные на нижней плоскости корпуса. Расстояние между отверстиями - 30 мм, что соответствует стандартному шагу крепления. Максимальный посадочный диаметр - 60 мм; при монтаже убедитесь, что направление движения объекта совпадает с осью рычага, чтобы избежать бокового усилия. Кабель подводите снизу или сбоку - входы для провода предусмотрены, но не имеют дополнительной герметизации.

Безопасность и стандарты

Выключатель путевой ВП 36-2139П-66 У2 соответствует требованиям ГОСТ Р 50030.5.1 и рекомендован для использования в системах безопасности, таких как аварийные остановки, зоны доступа и концевые выключатели. Наличие сертификата соответствия подтверждает безопасную работу в условиях повышенной влажности и пыли. Не применяйте в взрывоопасных зонах - устройство не имеет взрывозащиты.

Преимущества

• Резиновый ролик диаметром 50 мм снижает ударные нагрузки и продлевает срок службы как самого выключателя, так и контактирующих деталей.
• Безинерционное срабатывание гарантирует точность позиционирования даже при высоких скоростях движения.
• IP66 обеспечивает длительную работу в сложных условиях без необходимости частого обслуживания.
• Компактные размеры позволяют устанавливать его там, где другие модели не поместятся.
• Наличие двух контактов (1з+1р) даёт возможность реализовать более сложные алгоритмы управления без внешних реле.

Ограничения применения

• Не предназначен для работы с токами выше 3 А - для больших нагрузок требуется использование промежуточного реле.
• Отсутствие сальника означает, что внутренняя часть не защищена от попадания жидкостей под давлением - не используйте в условиях прямого струйного орошения или погружения.
• Пластиковый корпус не выдерживает воздействия острых металлических предметов или сильных ударов - избегайте механических повреждений при монтаже и эксплуатации.
• Не подходит для экстремальных температур ниже -40 C и выше +60 C - указано в документации производителя, хотя явно не указано, исходя из типа исполнения У2, рабочий диапазон - от -25 до +60 C.

Примеры использования

• На конвейере: выключатель путевой ВП 36-2139П-66 У2 фиксирует окончание прохождения изделия - при касании ролика он отключает двигатель и активирует следующий этап.
• На станке с ЧПУ: определяет крайнее положение суппорта перед включением режима сверления.
• В шлюзе: сигнализирует о закрытии двери, прежде чем начнётся цикл мойки.
• В системе аварийной остановки: при срабатывании рычага при открывании ограждения - немедленно прекращает работу оборудования.

Практические советы

• Перед установкой проверьте свободный ход рычага - он должен возвращаться в исходное положение без заеданий.
• Используйте кабель с жилами из меди и изоляцией, устойчивой к маслу и механическому трению - особенно в местах с постоянными движениями.
• Не затягивайте крепёжные винты слишком сильно - это может деформировать пластиковый корпус и нарушить герметичность.
• Проверяйте состояние резинового ролика каждые 6–12 месяцев - при износе или растрескивании замените его, чтобы сохранить точность срабатывания.
• Если необходимо увеличить чувствительность - регулируйте угол наклона рычага, но не изменяйте его длину - это влияет на усилие срабатывания.
