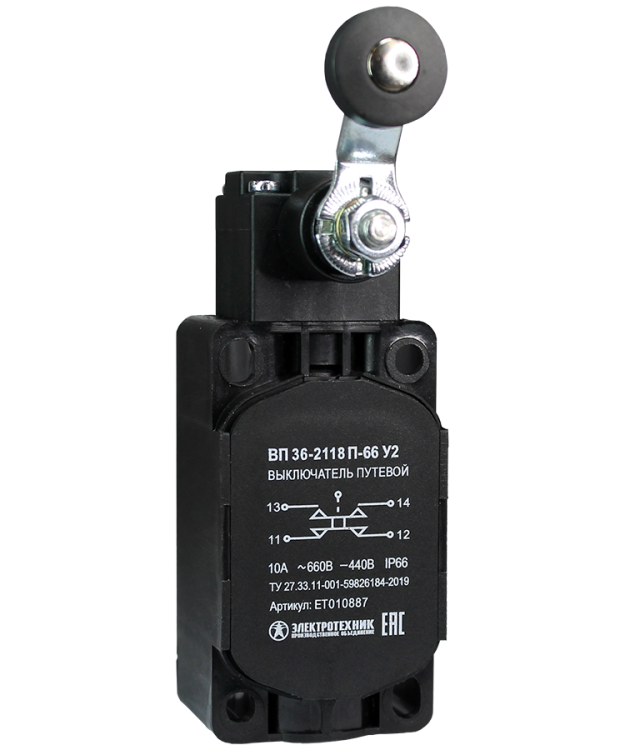

Выключатель путевой ВП 36-2118П-66 У2 1НО+1НЗ 3А IP66 рычаг с пластик. роликом безинерционный 30х60мм без сальника Электротехник ET010887

Выключатель путевой ВП 36-2118П-66 У2 от бренда Электротехник - это надёжный бесконтактный коммутационный аппарат для фиксации крайних положений движущихся механизмов. Он используется там, где требуется точно зафиксировать проход объекта на заданной точке пути, обеспечивая безопасную и предсказуемую работу оборудования.

Назначение и область применения

Выключатель путевой ВП 36-2118П-66 У2 предназначен для автоматического замыкания или размыкания электрических цепей при достижении подвижным элементом заданной точки. Его применяют для контроля положения: наличия предмета, завершения перемещения, границ рабочего хода. Подходит для работы в системах управления и сигнализации на станках, конвейерах, лифтах, шлюзах, автоматических линиях и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А - допустимая нагрузка для каждой контактной группы
• Конфигурация контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Тип элемента управления: рычаг с пластиковым роликом - мягкий контакт, снижает риск повреждения деталей
• Габаритные размеры: 36×40×125 мм - компактная форма для установки в ограниченном пространстве
• Материал корпуса: термостойкий пластик - устойчив к ударным нагрузкам и внешним воздействиям
• Тип действия: безинерционный - моментальное срабатывание без задержки или люфта
• Способ монтажа: на винты - фиксация через два крепёжных отверстия в корпусе

Совместимость и монтаж

Выключатель путевой ВП 36-2118П-66 У2 монтируется на поверхность с помощью двух винтов. Посадочные размеры совпадают с популярными зарубежными аналогами - легко заменить старые устройства без переделки креплений. Для правильной установки важно соблюдать угол наклона рычага: он должен свободно взаимодействовать с упором, не испытывая бокового усилия. Кабель подводится через входное отверстие без сальника - при необходимости герметизации используйте дополнительные уплотнители или муфты.

Безопасность и стандарты

Выключатель путевой ВП 36-2118П-66 У2 соответствует требованиям к устройствам системы безопасности: его можно использовать в аварийных остановках, зонах ограничения движения и интерлокингах. Гальваническая развязка между контактами исключает перекрестные замыкания. Высокая степень защиты IP66 позволяет применять его в условиях повышенной запылённости и влажности - например, на производствах с мойкой оборудования или в открытых помещениях.

Преимущества

• Безинерционное действие - минимальная задержка срабатывания, важна для быстродействующих систем
• Пластиковый ролик - не царапает металлические поверхности упоров, снижает износ
• Ударопрочный корпус - сохраняет работоспособность даже при случайных механических воздействиях
• Устойчивость к ЭМИ - работает стабильно рядом с частотными преобразователями и двигателями
• Совместимость с зарубежными аналогами - упрощает ремонт и замену

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - для больших токов требуются контакторы
• Отсутствие сальника - при необходимости герметичной прокладки кабеля необходимо использовать внешние уплотнения
• Работает только при наличии механического контакта с упором - не подходит для бесконтактного sensing
• Пластиковая конструкция не рекомендована для экстремальных температур ниже -40C или выше +70C - проверьте условия эксплуатации

Примеры использования

• Фиксация конечного положения стола станка ЧПУ при возврате в начальную точку
• Остановка конвейера при достижении изделия предела ленты
• Автоматическое отключение насоса при уровне жидкости в ёмкости
• Защита двери шлюза от закрывания при наличии препятствия
• Индикация наличия заготовки в зоне обработки

Практические советы

• Перед установкой проверьте, что упор имеет достаточную массу и жесткость - слабый упор может деформироваться и вызвать ложное срабатывание
• Регулярно осматривайте ролик: при появлении трещин или износа замените его - это продлит срок службы всего выключателя
• При использовании в вибрационных средах закрепляйте корпус дополнительно контргайками
• Для проводки используйте кабель с сечением не менее 0,75 мм2 - этого достаточно для 3 А при стандартной длине
• Если вы заменяете старый выключатель - сверьте габариты: ВП 36-2118П-66 У2 имеет те же размеры, что и многие импортные модели
