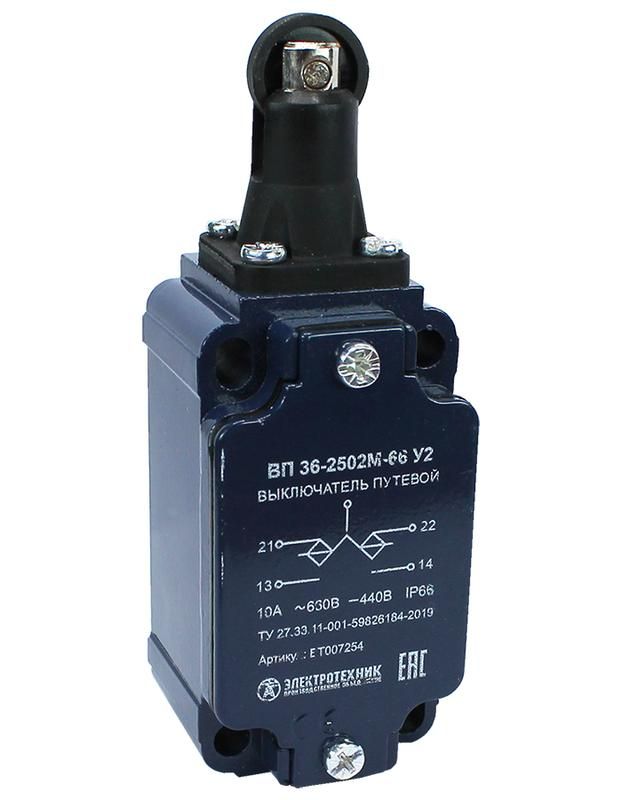

Выключатель путевой ВП 36-2502М-66 У2 1НО+1НЗ 3А IP66 толкатель с роликом инерционный 30х60мм без сальника Электротехник ET007254

Выключатель путевой ВП 36-2502М-66 У2 от бренда Электротехник - это надёжный инерционный переключатель с толкателем на ролике, предназначенный для автоматического размыкания и замыкания цепей при достижении объектом заданной точки перемещения. Применяется в системах управления и безопасности на оборудовании с линейными или поворотными механизмами.

Назначение и область применения

Выключатель путевой ВП 36-2502М-66 У2 используется для контроля положения движущихся частей машин и механизмов. Он срабатывает при контакте с упором или деталью, перемещающейся по заданному пути. Это позволяет точно фиксировать конец хода, наличие предмета или изменение состояния системы.

• Фиксация предельных положений: крайние точки движения стола, платформы, заслонки;
• Обнаружение наличия изделия на конвейере или в позиции;
• Автоматическое отключение оборудования при выходе за допустимые границы;
• Интеграция в системы безопасности: остановка станка при открывании ограждения.

Работает в цепях управления переменного тока до 660 В (50/60 Гц) и постоянного тока до 440 В. Подходит для промышленных условий: заводы, логистика, машиностроение, пищевая и металлургическая отрасли.

Технические характеристики

• Напряжение: до 660 В переменного тока / до 440 В постоянного тока
• Номинальный ток: 3 А - максимальная нагрузка для каждого контакта
• Конфигурация контактов: 1 нормально замкнутый (1з) + 1 нормально разомкнутый (1р)
• Тип элемента управления: толкатель с роликом - обеспечивает плавное срабатывание при контакте с поверхностью
• Способ срабатывания: инерционный - срабатывание происходит после преодоления минимального усилия, снижает риск ложных срабатываний
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Корпус: металлический - прочный, устойчив к ударным нагрузкам и внешним воздействиям
• Габариты: 42×40×115 мм - компактный размер для установки в ограниченном пространстве
• Способ монтажа: на винты - крепление через отверстия в корпусе
• Условия эксплуатации: У2 - для работы в условиях умеренного климата, без агрессивных паров и конденсата

Совместимость и монтаж

Выключатель путевой ВП 36-2502М-66 У2 монтируется на поверхность с помощью двух винтов, расположенных на боковой стенке корпуса. Отверстия под крепёж имеют стандартный шаг, совпадающий с зарубежными аналогами - можно использовать существующие места крепления при замене.

Не требует специальных инструментов: достаточно шестигранника или отвёртки. Кабель подводится через входное отверстие - сальник отсутствует, поэтому необходимо самостоятельно предусмотреть герметизацию провода (например, с помощью кабельной муфты или термоусадки).

Посадочный диаметр для кабеля: рекомендуется использовать провод с наружным диаметром до 8–9 мм. Для более толстых кабелей требуется дополнительная подготовка входного канала.

Безопасность и стандарты

Выключатель путевой ВП 36-2502М-66 У2 соответствует требованиям к устройствам для систем безопасности: срабатывает при любых условиях, даже при наличии вибраций и перепадов температур. Высокая степень защиты IP66 делает его пригодным для использования во влажных, запылённых и моющихся средах - например, на линиях мойки или в холодильных камерах.

Гальваническая развязка между контактами исключает пробой между цепями управления и силовыми контурами. Устройство устойчиво к электромагнитным помехам, что важно в окружении частотных преобразователей и сварочного оборудования.

Преимущества

• Точное и воспроизводимое срабатывание благодаря инерционному механизму - не зависит от скорости удара
• Металлический корпус обеспечивает долговечность при механических нагрузках
• Компактные размеры позволяют устанавливать его там, где другие устройства не помещаются
• Совместимость с зарубежными аналогами - упрощает замену в старых системах
• Один прибор решает две задачи одновременно: размыкание и замыкание цепи - экономит место и проводку

Ограничения применения

• Не предназначен для прямого управления силовыми цепями выше 3 А - используйте как сигнал для реле или контактора
• Отсутствие сальника требует самостоятельной герметизации кабельного ввода - иначе возможна попадание влаги внутрь
• Не работает в средах со взрывоопасными газами или пылью - не имеет взрывозащиты
• Роликовый толкатель чувствителен к острым углам упоров - лучше использовать с округлёнными поверхностями
• Не рассчитан на частые циклы (>1000 в час) при максимальной нагрузке - длительная работа в таком режиме сокращает срок службы контактов

Примеры использования

• На конвейере: фиксирует проход коробки перед её сбросом в ящик - активирует сигнал «коробка есть»
• На станке ЧПУ: останавливает ось при достижении крайнего положения - предотвращает поломку
• В лифтовой системе: сигнализирует о положении кабины на этаже - даёт команду на открытие дверей
• На двери ограждения: при открытии размыкает цепь питания - аварийная остановка
• В системе подачи материалов: контролирует уровень заполнения бункера - включает/выключает питание подающего устройства

Практические советы

• Перед установкой проверьте, чтобы упор имел радиус закругления ≥3 мм - иначе ролик будет заедать
• Закручивайте крепёж равномерно, не перетягивайте - деформация корпуса нарушает работу механизма
• Для влажных сред используйте кабельную муфту с IP66 или термоусадку с клеевым слоем
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно при работе с индуктивными нагрузками
• При замене другого выключателя - сравните габариты и тип толкателя: ВП 36-2502М-66 У2 легко заменяет модели с аналогичной конструкцией
