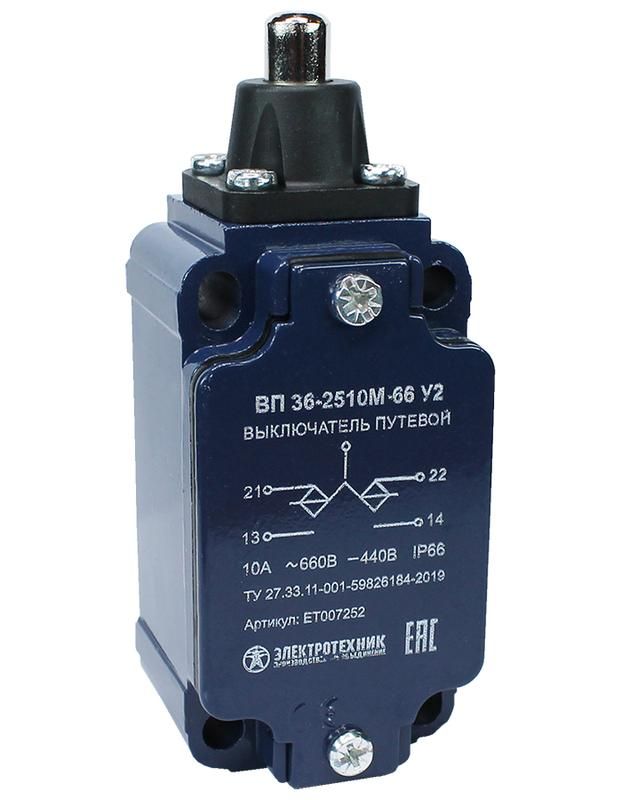

Выключатель путевой ВП 36-2510М-66 У2 1НО+1НЗ 3А IP66 толкатель инерционный 30х60мм без сальника Электротехник ET007252

Выключатель путевой ВП 36-2510М-66 У2 от бренда Электротехник предназначен для автоматического переключения электрических цепей при достижении механизмом заданной точки перемещения. Его прочная металлическая конструкция и защита IP66 делают устройство надёжным решением для промышленных условий, где важны точность и долговечность.

Назначение и область применения

Выключатель путевой ВП 36-2510М-66 У2 используется для контроля положения движущихся элементов оборудования. Он активируется при столкновении с упором на пути движения - например, когда деталь достигает крайнего положения. Применяется в цепях управления и сигнализации, чтобы зафиксировать окончание хода, проверить наличие предмета или запустить последовательность операций.

Устройство работает в сетях переменного тока до 660 В и постоянного тока до 440 В. Подходит для установки на станках, элеваторах, конвейерах, шлюзах, лифтах и других устройствах с линейным или поворотным движением.

Технические характеристики

• Номинальное напряжение: до 660 В AC / 440 В DC
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый + 1 нормально разомкнутый (1з+1р)
• Тип элемента управления: толкатель - активируется прямым давлением
• Степень защиты: IP66 - полностью герметичен против пыли и мощных струй воды
• Габариты: 42×40×100 мм
• Материал корпуса: металл - обеспечивает ударопрочность и долговечность
• Способ монтажа: на винты через крепёжные отверстия
• Инерционный тип срабатывания - снижает риск ложных срабатываний при вибрациях

Совместимость и монтаж

Выключатель путевой ВП 36-2510М-66 У2 крепится на поверхность с помощью двух винтов через отверстия в основании. Посадочные совпадают со многими зарубежными аналогами - можно использовать как прямую замену. Монтаж допускается в любом положении, но рекомендуется избегать вертикального расположения снизу вверх, чтобы предотвратить попадание жидкости внутрь.

Не требует внешних регулировок. Для работы достаточно правильно выбрать место установки так, чтобы упор точно нажимал на толкатель в нужной точке хода. Диаметр толкателя - около 8–10 мм; убедитесь, что он не будет заклинено или деформировано при нагрузке.

Безопасность и стандарты

Выключатель путевой ВП 36-2510М-66 У2 соответствует требованиям к использованию в системах безопасности благодаря гарантированному размыканию цепи при срабатывании. Гальваническая развязка между контактами исключает пробой между входом и выходом. Выдерживает электромагнитные помехи, характерные для промышленных зон с частотными преобразователями и сварочным оборудованием.

Преимущества

• Высокая точность срабатывания - минимальный люфт в механизме
• Защита IP66 позволяет работать во влажной среде, на открытых площадках и в условиях мойки
• Металлический корпус устойчив к механическим повреждениям и перегрузкам
• Инерционный принцип действия минимизирует реакцию на кратковременные вибрации
• Размеры и форма совместимы с популярными импортными решениями - удобно при ремонте

Ограничения применения

Выключатель путевой ВП 36-2510М-66 У2 не рассчитан на работу с токами выше 3 А - использование в силовых цепях недопустимо. Отсутствие сальника означает, что нельзя применять в условиях постоянного погружения в жидкость или сильного парового воздействия. Также не следует устанавливать там, где возможны значительные боковые усилия на толкатель - они могут вызвать деформацию или отказ контактов.

Примеры использования

• Фиксация конечного положения стола ЧПУ станка перед началом обработки
• Контроль наличия изделия на конвейере - сигнал остановки при отсутствии продукта
• Завершение цикла подъёмного механизма - отключение двигателя при достижении верха
• Автоматическое отключение насоса при уровне жидкости ниже установленной отметки

Практические советы

• Перед установкой проверьте свободный ход толкателя - он должен двигаться плавно без заеданий
• Выбирайте место крепления так, чтобы упор действовал прямо на ось толкателя, а не под углом
• При работе в условиях повышенной вибрации используйте демпферы или жесткую рамную установку
• Не затягивайте крепёж слишком сильно - это может деформировать корпус и изменить чувствительность
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - особенно при переключении индуктивных нагрузок
