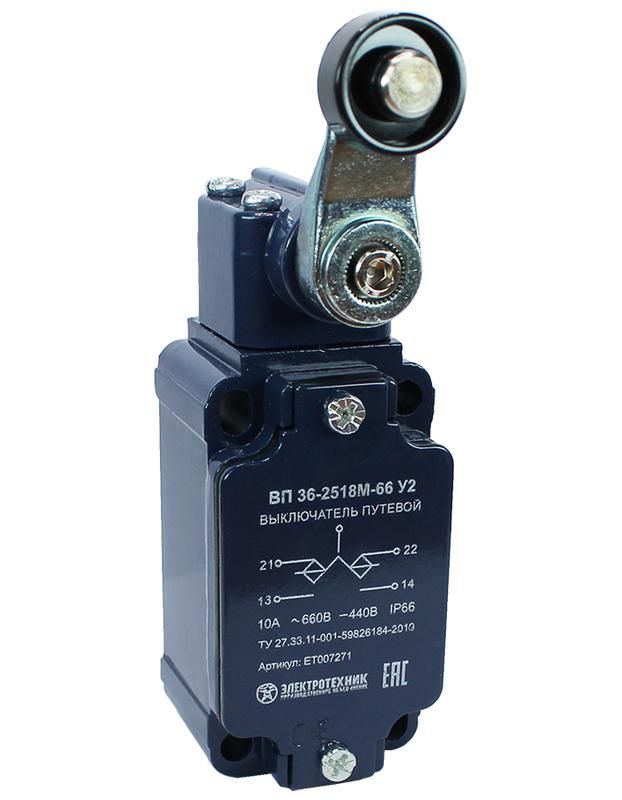

Выключатель путевой ВП 36-2518М-66 У2 1НО+1НЗ 3А IP66 рычаг с пластик. роликом инерционный 30х60мм без сальника Электротехник ET007271

Выключатель путевой ВП 36-2518М-66 У2 от бренда Электротехник - устройство для автоматического размыкания и замыкания электрических цепей при достижении подвижной частью заданной позиции. Подходит для управления станками, конвейерами и другим оборудованием, где требуется надёжная фиксация крайних положений. Артикул et007271 обеспечивает совместимость с большинством промышленных систем.

Назначение и область применения

Выключатель путевой ВП 36-2518М-66 У2 используется для контроля положения движущихся механизмов. Он активируется при контакте с упором или деталью на пути движения - например, при достижении предельной точки перемещения стола станка, платформы конвейера или люка. Коммутирует цепи управления и сигнализации переменного тока до 660 В и постоянного тока до 440 В. Применяется в машиностроении, логистике, пищевой и химической промышленности.

Технические характеристики

• Номинальное напряжение: до 660 В переменного тока (50/60 Гц), до 440 В постоянного тока
• Номинальный ток: 3 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Тип элемента управления: рычаг с пластиковым роликом - снижает трение и износ при длительном использовании
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды
• Габаритные размеры: 63×40×130 мм
• Материал корпуса: металл - прочный, устойчив к ударным нагрузкам
• Способ монтажа: на винты - через отверстия в корпусе
• Тип срабатывания: инерционный - срабатывает при резком изменении направления движения, не требует точного попадания

Совместимость и монтаж

Выключатель путевой ВП 36-2518М-66 У2 монтируется на поверхность с помощью двух винтов, расположенных на боковой стенке корпуса. Посадочные отверстия имеют стандартный шаг, совпадающий с зарубежными аналогами. Для установки используйте винты M4 или M5 - диаметр отверстий позволяет свободную посадку. Кабель подводится через вход без сальника - рекомендуется использовать кабельную муфту или герметизацию в месте прохода провода. Учитывайте, что корпус не имеет внутренней резьбы для кабельного ввода - внешняя защита обязательна в условиях повышенной влажности.

Безопасность и стандарты

Устройство соответствует требованиям к применению в системах безопасности: срабатывание гарантировано даже при наличии вибраций и перегрузок. Гальваническая развязка между контактами исключает пробой между цепями управления и силовыми участками. Выключатель ВП 36-2518М-66 У2 устойчив к электромагнитным помехам, что важно в средах с частыми перепадами напряжения или рядом с частотными преобразователями.

Преимущества

• Инерционный принцип работы - срабатывает даже при слабом или неравномерном контакте с упором
• Пластиковый ролик на рычаге - минимизирует шум и износ металлических поверхностей
• Высокая степень защиты IP66 - допускает использование во влажных, запылённых помещениях
• Компактные размеры - легко интегрируется в ограниченное пространство
• Совместимость с зарубежными аналогами - можно заменить без переделки крепления

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 3 А - для больших токов нужен контактор
• Отсутствие сальника - требует дополнительной герметизации при работе в агрессивных средах (например, мойках, химических цехах)
• Работает только при механическом воздействии - не реагирует на магнитные поля, давление или температуру
• Не рассчитан на частые импульсные срабатывания более 120 раз в минуту - возможен быстрый износ контактов

Примеры использования

• Фиксация крайнего положения стола фрезерного станка - при касании упора выключатель размыкает цепь подачи
• Контроль наличия изделия на конвейере - при прохождении детали рычаг отклоняется, замыкается сигнал о наличии
• Автоматическое отключение лифтовой площадки при достижении верха или низа шахты
• Сигнализация закрытия двери технологической камеры - при плотном прилегании двери срабатывает рычаг

Практические советы

• Перед установкой проверьте, чтобы угол поворота рычага не превышал 90° - иначе возможен отказ контактов
• При монтаже на вибрирующем оборудовании используйте контргайки и антивибрационные прокладки
• Для долгой службы регулярно осматривайте ролик - при появлении трещин или стирания покрытия замените его
• Если рабочая среда содержит масло, щелочи или растворители - дополнительно герметизируйте место ввода кабеля
• При замене старого устройства - сверьте габариты: 63×40×130 мм должны точно совпасть с посадочным местом
