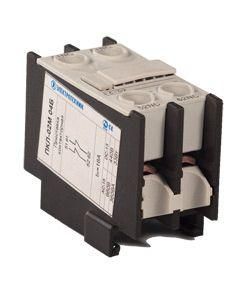

Приставка контактная ПКЛ-02М О4 Б 0з+2р 16А IP20 Электротехник ET518300

Приставка контактная ПКЛ-02М О4 Б 0з+2р 16А IP20 от бренда Электротехник - компактный модуль для расширения функционала контакторов и магнитных пускателей, обеспечивающий дополнительные вспомогательные контакты в цепях управления. Подходит для установки на устройства серии ПКЛ-02М и аналогичные модели с совместимой конструкцией.

Назначение и область применения

Приставка контактная ПКЛ-02М О4 Б 0з+2р 16А IP20 предназначена для передачи сигналов управления в автоматических системах. Она устанавливается на основной контактор или пускатель и предоставляет два замыкающих контакта для контроля состояния оборудования - например, сигнализации включения, блокировок или подключения индикаторов. Применяется в панелях управления станков, насосов, вентиляционных систем и других промышленных объектах, где требуется надёжная коммутация слаботочных цепей.

Технические характеристики

• Количество и тип контактов: 0 нормально открытых + 2 нормально закрытых (0з+2р)
• Номинальный ток контактов: 16 А
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, без защиты от воды
• Напряжение изоляции: соответствует требованиям для цепей управления до 690 В
• Рабочий температурный диапазон: от -40 C до +70 C (по стандарту для устройств серии ПКЛ)
• Монтаж: фиксируется на DIN-рейке и механически соединяется с базовым контактором

Совместимость и монтаж

Приставка контактная ПКЛ-02М О4 Б 0з+2р 16А IP20 совместима только с контактными аппаратами серии ПКЛ-02М, имеющими специальный крепёжный выступ для приставок. Установка выполняется после монтажа основного контактора: приставка плотно защёлкивается сверху, обеспечивая одновременную механическую и электрическую связь. Контакты работают синхронно с основным контактом - при включении контактора замыкаются именно те, что указаны как “2р”.

Не устанавливайте приставку на другие серия контакторов - даже при внешнем сходстве они могут иметь другую геометрию крепления или расположение штырей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1 для вспомогательных контактов в аппаратах низковольтного распределения. Номинальный ток 16 А позволяет использовать её в цепях управления переменного и постоянного тока, в том числе с индуктивной нагрузкой (реле, катушки пускателей).

Преимущества

• Увеличивает функциональность существующего контактора без замены всего устройства
• Гарантированная синхронизация работы контактов с основным механизмом
• Простая и быстрая установка - не требует проводки между приставкой и контактором
• Высокая долговечность контактов благодаря качественным материалам и защищённой конструкции

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для управления и сигнализации
• Защита IP20 исключает использование во влажных, запылённых или наружных условиях
• Не совместим с контактными аппаратами других серий, кроме ПКЛ-02М
• Не рекомендуется применять в средах с высокой вибрацией без дополнительной фиксации панели

Примеры использования

• Подключение индикаторной лампы “Работает” к пускателю через один из замыкающих контактов
• Формирование блокировки: второй контакт используется для запирания другой цепи при включенном состоянии
• Передача сигнала “состояние вкл.” в PLC или релейную схему управления
• Автоматическое отключение вентилятора охлаждения после отключения двигателя

Практические советы

• Проверьте, чтобы основной контактор был установлен правильно - приставка не будет фиксироваться, если он перекошен
• При использовании в цепях с частыми включениями/выключениями контролируйте нагрев контактов - допустимый ток 16 А не означает бесконечную долговечность при максимальной нагрузке
• Для удобства обслуживания используйте приставку с двумя замыкающими контактами там, где нужна резервная цепь или дублирование сигнала
• Запрещено вскрытие корпуса - внутренняя сборка герметична и не подлежит ремонту
