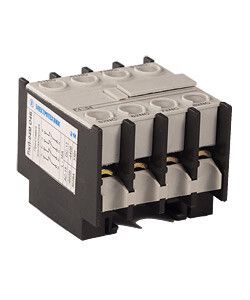

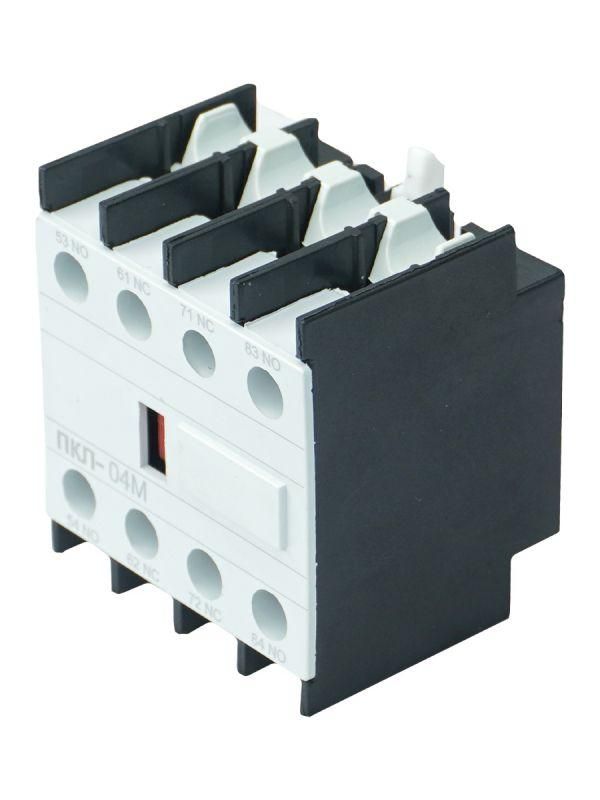

Приставка контактная ПКЛ-04М О4 Б 0з+4р 16А IP20 Электротехник ET518301

Приставка контактная ПКЛ-04М О4 Б, 0з+4р, 16А, IP20 от бренда Электротехник - устройство для расширения числа вспомогательных контактов в цепях управления пускателей и реле. Устанавливается поверх основного аппарата, обеспечивает надёжное коммутирование сигнальных цепей до 16 А.

Назначение и область применения

Приставка контактная ПКЛ-04М О4 Б, 0з+4р, 16А, IP20 используется для увеличения количества вспомогательных контактов в системах автоматизации. Она не управляет силовой нагрузкой, а передаёт сигналы - например, состояние включения пускателя, наличие питания или аварийную блокировку. Применяется совместно с контактными пускателями в цепях управления станков, конвейеров, насосов и другого оборудования с частыми операциями включения/выключения.

Технические характеристики

• Тип изделия: приставка контактная
• Номинальный ток: 16 А (AC-15 - для коммутации управляющих цепей переменного тока)
• Количество нормально замкнутых (НЗ) контактов: 0
• Количество нормально разомкнутых (НО) контактов: 4
• Общее количество контактов: 4 (все - НО)
• Тип подключения: винтовые зажимы
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: установка сверху на пускатель

Совместимость и монтаж

Приставка контактная ПКЛ-04М О4 Б, 16А, IP20 монтируется исключительно на пускатели с соответствующей траверсой и креплением типа «ласточкин хвост». Монтаж выполняется сверху, прямо на корпус пускателя - не требует дополнительной проводки или кронштейнов. После установки приставка механически зацепляется за механизм пускателя и фиксируется плотно, обеспечивая синхронную работу всех контактов. Для правильной установки проверьте, чтобы тип крепления на вашем пускателе совпадал с формой штырей приставки. Подключение осуществляется через винтовые зажимы - затяжка должна быть достаточной, но без излишнего усилия, чтобы не повредить пластиковые детали.

Безопасность и стандарты

Приставка контактная ПКЛ-04М О4 Б, 0з+4р, 16А, IP20 соответствует требованиям действующих нормативов в области электрооборудования. Однако степень защиты IP20 ограничивает её использование только внутри закрытых щитов или панелей - не допускается установка во влажных, запылённых или открытых помещениях. Отсутствие защиты от внешних воздействий делает её непригодной для работы вне электрощита.

Преимущества

• Установка происходит без инструментов - достаточно совместить крепление и слегка надавить
• Жесткая механическая связь с пускателем гарантирует точную синхронизацию срабатывания контактов
• Использование винтовых зажимов позволяет легко менять провода при обслуживании
• Четыре НО контакта обеспечивают гибкость для реализации различных логических схем управления

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальный ток 16 А применяется только для управляющих сигналов
• Не работает в условиях повышенной влажности, пыли или температур ниже 0 C без дополнительной защиты
• Подходит только для пускателей с креплением «ласточкин хвост» - несовместима с моделями других серий или брендов без адаптеров
• Отсутствуют переключающие контакты (0з+4р) - нельзя использовать там, где требуется размыкание и замыкание одновременно

Примеры использования

• На станке: один контакт сигнализирует о включении двигателя, второй - о перегрузке, третий - для блокировки при открывании крышки, четвертый - для включения светового индикатора
• В системе конвейера: четыре контакта используются для передачи состояний старта, останова, наличия продукта и отказа датчика в контроллер PLC
• В распределительном щите: приставка ПКЛ-04М О4 Б, 16А, IP20 даёт возможность подключить несколько реле контроля без изменения основного пускателя

Практические советы

• Перед установкой убедитесь, что свободное место на верхней части пускателя позволяет поместить приставку без перекрытия других элементов
• При подключении проводов используйте наконечники - они предотвращают ослабление контакта после многократных вибраций
• Не устанавливайте приставку на пускатель с уже установленным аналогом - возможна механическая интерференция
• Проверяйте целостность контактов мультиметром после монтажа - даже при правильной установке возможны окислы на зажимах
• При необходимости большего числа контактов - рассмотрите использование нескольких приставок ПКЛ-04М О4 Б, 16А, IP20 или переход на модель с более высокой контактностью
