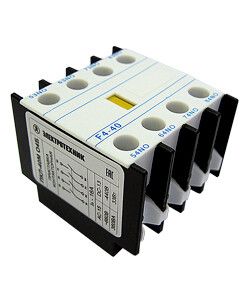

Приставка контактная ПКЛ-40М О4 Б 4з+0р 16А IP20 Электротехник ET518304

Приставка контактная ПКЛ-40М О4 Б, 4з+0р, 16А, IP20 от бренда Электротехник - устройство для расширения числа вспомогательных контактов в цепях управления пускателей. Устанавливается непосредственно на контакторы, повышает гибкость схем автоматизации без замены основного аппарата.

Назначение и область применения

Приставка контактная ПКЛ-40М О4 Б, 4з+0р, 16А, IP20 используется для добавления четырёх нормально замкнутых (НО) вспомогательных контактов в цепи управления электромагнитными пускателями. Применяется там, где требуется передача сигнала состояния (например, “пускатель включен”) в другие устройства: контроллеры, индикацию, блокировки, релейные схемы. Подходит для систем автоматизации на заводах, в конвейерах, насосных станциях и других объектах с частым включением/выключением оборудования.

Технические характеристики

• Номинальный рабочий ток: 16 А при переменном токе AC-15, 230 В
• Количество контактов: 4 нормально замкнутых (НО), 0 нормально открытых (НО)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защита от доступа пальцами и крупных предметов, но не от пыли и воды
• Способ монтажа: установка сверху на пускатель через крепление типа «ласточкин хвост»

Совместимость и монтаж

Приставка контактная ПКЛ-40М О4 Б, 16А совместима с пускателями, имеющими стандартизованный крепёж «ласточкин хвост». Монтируется исключительно сверху, на стороне входных зажимов контактора. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения
• Совместить направляющие приставки с пазами на корпусе пускателя
• Закрепить до щелчка - защёлка должна плотно войти в траверсу
• Подключить провода к винтовым зажимам - момент затяжки не более 0,5 Нм

Не допускается установка снизу или сбоку - это нарушит механическую синхронизацию с главным контактом пускателя.

Безопасность и стандарты

Приставка контактная ПКЛ-40М О4 Б соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-5-1. Обеспечивает безопасную работу в условиях, исключающих попадание влаги и пыли внутрь - благодаря классу защиты IP20 её нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью.

Преимущества

• Установка без инструментов - фиксация происходит за счёт механизма «ласточкин хвост»
• Гарантированная механическая синхронизация с основным контактором - контакты работают одновременно с главной цепью
• Надёжное винтовое соединение - снижает риск ослабления контакта при вибрации
• Имеет сертификат соответствия - подтверждает долговечность и безопасность

Ограничения применения

• Не применяется в средах с повышенной влажностью, пылью или агрессивными газами - IP20 недостаточно
• Не подходит для коммутации силовых цепей - только вспомогательные цепи управления (до 16 А)
• Работает только с пускателями, оснащёнными креплением «ласточкин хвост» - несовместима с моделями других типов
• Не рассчитана на частые отключения питания - длительные циклы включения/отключения могут сократить срок службы контактов

Примеры использования

• Добавление сигнала «пускатель в работе» в систему SCADA
• Блокировка другого оборудования при включённом пускателе
• Индикация состояния на пульте управления
• Создание взаимоблокировок между несколькими двигателями

Практические советы

• Перед установкой проверьте, чтобы пускатель имел именно верхнее крепление - иначе приставка не защёлкнется
• Используйте провода с сечением 0,5–2,5 мм2 - подходят под винтовые зажимы
• Не перегружайте контакты - даже при 16 А максимальный ток в цепи управления не должен превышать 10 А для долгой работы
• При использовании в вибрирующей среде регулярно проверяйте затяжку винтов
• Приставка контактная ПКЛ-40М О4 Б, 16А - не заменяет реле; если нужна изоляция цепей - используйте отдельное реле контроля
