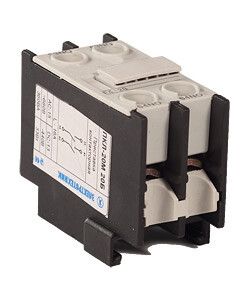

Приставка контактная ПКЛ-20М О4 Б 2з+0р 16А IP20 Электротехник ET518302

Приставка контактная ПКЛ-20М О4 Б, 2з+0р, 16А, IP20 от бренда Электротехник - устройство для расширения числа вспомогательных контактов в цепях управления пускателей. Устанавливается сверху на контакторы и работает совместно с ними в системах автоматизации.

Назначение и область применения

Приставка контактная ПКЛ-20М О4 Б, 2з+0р, 16А, IP20 используется для увеличения количества вспомогательных контактов в цепях управления. Она позволяет передавать сигналы от основного пускателя в другие элементы системы - например, в сигнализацию, блокировочные цепи или вторичные устройства управления. Применяется в промышленной автоматике: на станках, конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Номинальный ток: 16 А при переменном токе 230 В (класс AC-15)
• Количество замыкающих контактов: 2
• Количество размыкающих контактов: 0
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Тип подключения: винтовые зажимы
• Способ монтажа: установка сверху на контактор
• Фиксация: через крепление типа «ласточкин хвост»

Совместимость и монтаж

Приставка контактная ПКЛ-20М О4 Б, 16А совместима с пускателями, имеющими стандартизованный крепёж «ласточкин хвост». Монтируется исключительно сверху, на стороне входных зажимов контактора. Для правильной установки необходимо, чтобы корпус пускателя имел соответствующую направляющую траверсу. После установки приставка плотно защёлкивается и механически связанна с механизмом контактора - при срабатывании пускателя контакты приставки также меняют состояние.

Безопасность и стандарты

Изделие соответствует требованиям действующих нормативов в области электрооборудования. Степень защиты IP20 гарантирует безопасность при работе внутри щитов и закрытых корпусах, где нет воздействия влаги и пыли. Не предназначен для открытого монтажа или условий с высокой запылённостью.

Преимущества

• Надёжная механическая связь с пускателем благодаря креплению «ласточкин хвост» - исключает люфт и самопроизвольное отсоединение
• Установка без дополнительных проводов или клеммников - все контакты работают синхронно с основным аппаратом
• Простота замены: при необходимости приставку можно легко снять и заменить без демонтажа всего контактора

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 недостаточна
• Подходит только для пускателей с креплением «ласточкин хвост»; несовместима с моделями других типов крепления
• Работает только с контактными цепями управления (до 16 А); не рассчитана на силовые нагрузки
• Отсутствуют временные задержки - не является приставкой выдержки времени (для этого нужна ПВЛ)

Примеры использования

• Добавление сигнала «пускатель включен» в пульт управления
• Блокировка другого оборудования до завершения работы основного пускателя
• Передача состояния в PLC или релейную логику
• Создание цепи самоудержания в схемах управления двигателями

Практические советы

• Перед установкой проверьте, есть ли на вашем пускателе штатный крепёж «ласточкин хвост» - без него приставка ПКЛ-20М О4 Б не смонтируется
• Убедитесь, что количество требуемых контактов (2 замыкающих) соответствует вашей схеме - эта модель не имеет размыкающих контактов
• Не используйте приставку в качестве самостоятельного коммутирующего аппарата - она работает только в паре с пускателем
• При сборке щита оставляйте достаточный свободный пробег для открывания крышки - приставка выступает над поверхностью контактора
