Приставка контактная ПКЛ-11М О4 Б 1з+1р 16А IP20 Электротехник ET541468

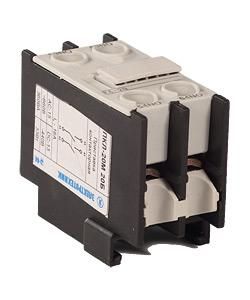

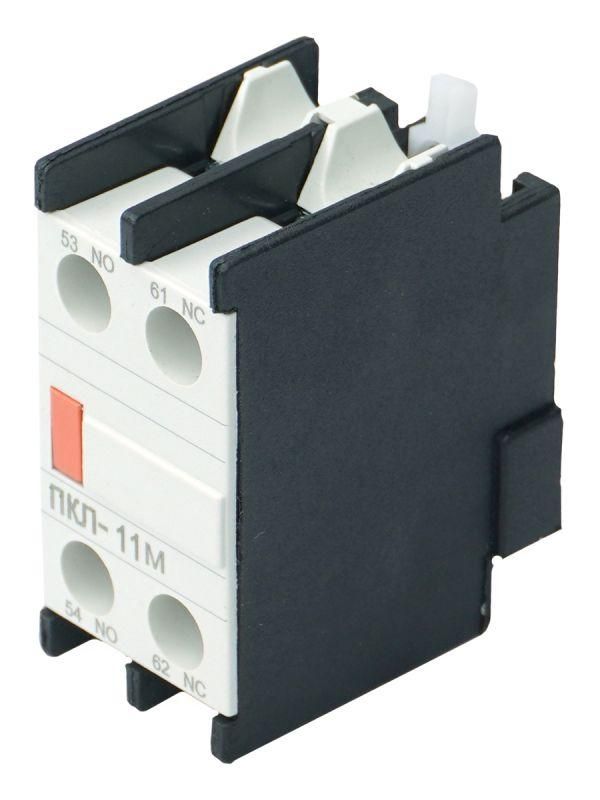

Приставка контактная ПКЛ-11М О4 Б, 1з+1р, 16А, IP20 (ЭТ) от бренда Электротехник - это компактное устройство для расширения числа вспомогательных контактов в цепях управления пускателей. Установка происходит напрямую на контактор, повышая гибкость схем автоматизации без замены основного оборудования.

Назначение и область применения

Приставка контактная ПКЛ-11М О4 Б, 1з+1р, 16А, IP20 (ЭТ) используется для добавления двух дополнительных контактов - одного нормально замкнутого (1з) и одного нормально разомкнутого (1р) - в цепи управления электромагнитных пускателей. Применяется в системах автоматического управления: станках, конвейерах, насосных установках, где требуется передача сигнала о состоянии пускателя (включен/выключен) другим элементам схемы - реле, индикации, контроллерам.

Технические характеристики

• Номинальный ток: 16 А - допустимый ток через каждый контакт при работе в цепях управления;
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый);
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Способ монтажа: монтаж сверху - устанавливается непосредственно на верхнюю часть контактора;
• Количество переключателей: 2 - соответствует двум функциональным контактам.

Совместимость и монтаж

Приставка контактная ПКЛ-11М О4 Б, 1з+1р, 16А, IP20 (ЭТ) совместима с пускателями, имеющими крепление типа «ласточкин хвост». Монтируется исключительно сверху, на стороне входных зажимов контактора. Для установки необходимо:

• Выключить питание и убедиться в отсутствии напряжения;
• Совместить направляющие приставки с пазами на корпусе контактора;
• Закрепить до характерного щелчка - защёлка должна плотно войти в траверсу;
• Подключить провода к винтовым зажимам - момент затяжки не более 0,5 Нм, чтобы не повредить пластиковые детали.

Не устанавливайте приставку на модели пускателей без соответствующих крепёжных пазов - она просто не зафиксируется.

Безопасность и стандарты

Приставка контактная ПКЛ-11М О4 Б, 1з+1р, 16А, IP20 (ЭТ) соответствует требованиям ГОСТ Р 50030.4.1 и другим нормативам для аппаратов управления. Сертифицирована для работы в условиях, не требующих защиты от пыли и влаги. Не предназначен для открытых площадок, сырых помещений или мест с высоким уровнем запылённости.

Преимущества

• Универсальное крепление «ласточкин хвост» гарантирует механическую и электрическую связь с пускателем - контакты срабатывают одновременно с основными;
• Нет необходимости менять весь пускатель - можно доработать существующую схему;
• Простая и быстрая установка - занимает менее минуты после отключения питания;
• Чёткая маркировка контактов - легко определить, какой из них замкнутый, а какой разомкнутый.

Ограничения применения

• Не применяется в средах с повышенной влажностью, пылью или агрессивными газами - степень защиты IP20 недостаточна;
• Не рассчитана на коммутацию силовых цепей - работает только в цепях управления (до 16 А);
• Несовместима с пускателями других серий, не имеющими крепления «ласточкин хвост»;
• Работает только при температуре от -25C до +40C - не для холодильных камер или жарких цехов без вентиляции.

Примеры использования

• На станке с ЧПУ: сигнал от приставки ПКЛ-11М О4 Б, 1з+1р, 16А, IP20 (ЭТ) включает индикатор «работа» и останавливает подачу смазки при отключении пускателя;
• В системе конвейера: один контакт управляет световой сигнализацией, второй - отправляет данные в PLC о текущем состоянии машины;
• В щите управления насосом: приставка позволяет визуально отслеживать включение насоса через кнопку-индикатор на пульте.

Практические советы

• Перед монтажом проверьте, есть ли на вашем пускателе пазы для «ласточкиного хвоста» - иначе приставка не подойдёт;
• При подключении используйте провода сечением 0,5–2,5 мм2 - больше не рекомендуется, так как зажимы не рассчитаны на большие диаметры;
• Не перегружайте контакты - даже при 16 А они служат только для управления, а не для питания нагрузки;
• Если нужна защита от пыли и влаги - выбирайте приставки с IP65/IP67, а не эту модель;
• При замене старой приставки - сохраняйте порядок подключения контактов, чтобы не нарушить логику схемы.
