Блок контактов поперечный вспомогательный OptiStart MP-HQ11 | 115674 КЭАЗ

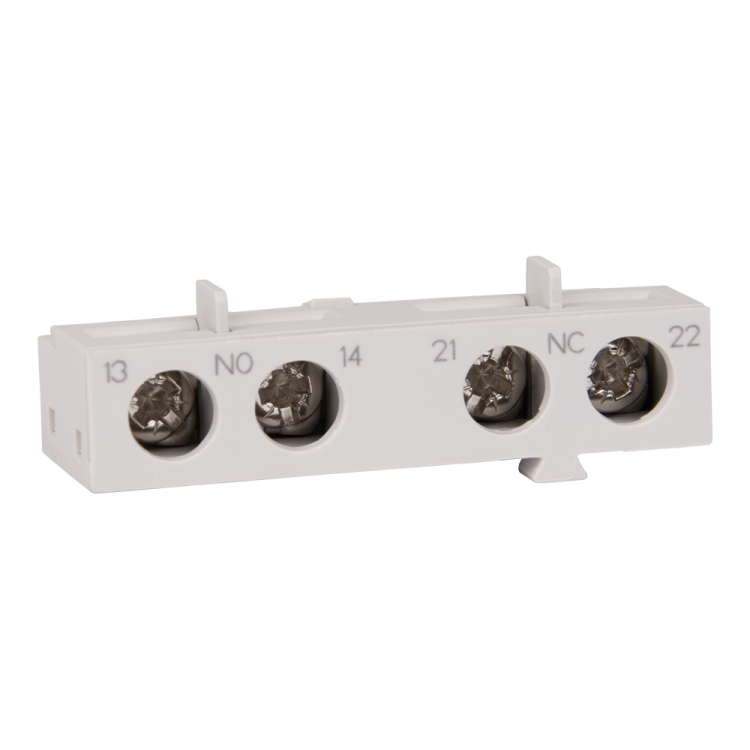

Блок контактов поперечный вспомогательный OptiStart MP-HQ11 - устройство для расширения функционала автоматических выключателей OptiStart MP за счет добавления одного нормально замкнутого и одного нормально открытого контакта. Артикул 115674 позволяет легко интегрировать его в существующую систему управления без изменения основной схемы.

Назначение и область применения

Блок контактов поперечный вспомогательный OptiStart MP-HQ11 предназначен для передачи сигнала состояния автомата в цепи управления, контроля и аварийной сигнализации. Он используется там, где необходимо управлять внешним оборудованием - например, световой индикацией, реле времени, частотным преобразователем или системой сбора данных - на основе положения главного контакта выключателя.

Подходит для установки на автоматы серии OptiStart MP в щитах управления промышленными станками, конвейерами, насосными группами и другим оборудованием, требующим удаленного контроля состояния включения/выключения.

Технические характеристики

• Тип: вспомогательный контакт (поперечный)
• Количество контактов: 1 НЗ (нормально замкнутый) + 1 НО (нормально открытый)
• Номинальное напряжение: до 240 В
• Номинальный рабочий ток (AC-15, 230 В): 3 А
• Степень защиты: IP20 - защита от доступа пальцев и крупных частиц, не предназначена для работы во влажной среде
• Климатическое исполнение: УХЛ3 - температурный диапазон от −25C до +40C, допустима повышенная влажность, но без конденсации
• Тип крепления: защелка - фиксируется механически на корпусе автомата
• Способ монтажа: частично интегрируемый - соединяется с выключателем через шток, не требует проводки внутри модуля
• Соответствие стандартам: ГОСТ Р 50030.5.1, ТУ3421-040-05758109-2009

Совместимость и монтаж

Блок контактов поперечный вспомогательный OptiStart MP-HQ11 совместим исключительно с автоматическими выключателями серии OptiStart MP. Не устанавливается на другие модели КЭАЗ или конкурентов.

Монтаж выполняется после установки автомата: блок плотно надевается на боковую поверхность выключателя до характерного щелчка защелки. Механизм активируется штоком, который перемещается с движением главных контактов автомата - сигнал всегда соответствует реальному положению аппарата.

Не требуется сверление, пайка или дополнительные кабельные соединения. Подключение осуществляется к клеммам на лицевой стороне блока - подходят провода сечением до 1,5 мм2.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 50030.5.1 (соответствует IEC 60947-5-1) и собственным техническим условиям КЭАЗ. Соответствует требованиям безопасности для оборудования класса II - изолированные токоведущие части недоступны при обычном использовании.

IP20 не обеспечивает защиту от воды и пыли - применение возможно только в закрытых щитах, защищенных от попадания жидкости и осадков.

Преимущества

• Простая установка - не требует демонтажа автомата
• Высокая надежность связи между контактом и механизмом выключателя благодаря жесткому механическому приводу
• Работает в широком диапазоне температур, что важно для промышленных условий
• Одинаковый тип контактов (НО+НЗ) покрывает большинство сценариев управления
• Физически компактен - не занимает лишнего места в щите

Ограничения применения

• Не применяется вне серии OptiStart MP - несовместим с другими автоматами даже от КЭАЗ
• IP20 запрещает использование в сырых помещениях, на улице или в зонах с высокой запыленностью
• Максимальный ток 3 А - нельзя использовать для прямого управления мощными нагрузками (например, двигателями или нагревателями выше 700 Вт)
• Не рассчитан на частые переключения более 1000 раз в час - возможен быстрый износ контактов

Примеры использования

• Сигнализация “Автомат включен” - НО-контакт управляет лампочкой на пульте
• Блокировка старта станка - НЗ-контакт размыкает цепь пускателя, пока выключатель не переведён в положение ON
• Передача сигнала в PLC - оба контакта используются для определения состояния (ON/OFF/FAULT)
• Аварийная остановка - при срабатывании автомата блок отправляет сигнал на систему экстренной остановки

Практические советы

• Перед установкой проверьте, чтобы шток автомата был полностью выпущен - иначе блок не защелknется
• Обязательно используйте провода с изоляцией, устойчивой к механическим повреждениям - место выхода проводов находится рядом с острыми гранями корпуса
• Не затягивайте клеммы слишком сильно - максимальный момент 0,2 Нм; переусилие может сломать пластиковую часть
• Для длительной службы рекомендовано контролировать нагрузку - лучше не работать на пределе 3 А, особенно при частых включениях
• Если нужен больше чем один набор контактов - можно установить два таких блока одновременно, если есть свободное место на корпусе автомата
