Контакт вспомогательный OF/SD SystemePact CCB 1НО1НЗ левый Systeme Electric SPD-OFSD-02-L

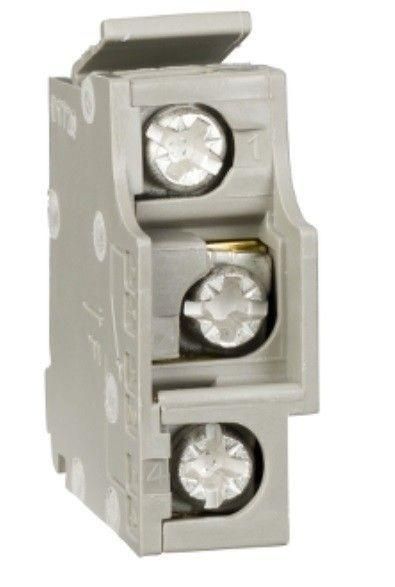

Вспомогательный контакт OF/SD(1NO1NC) левый (250) от бренда Systeme Electric - это компонент для автоматических выключателей серии SystemePact CCB, обеспечивающий сигнализацию состояния вкл/выкл и аварийного отключения. Артикул spd-ofsd-02-l предназначен для монтажа слева под передней крышкой выключателя на ток до 250 А.

Назначение и область применения

Вспомогательный контакт OF/SD(1NO1NC) левый (250) используется для передачи сигналов о положении автомата: включен, выключен или сработал в режиме защиты. Он позволяет подключить внешние устройства управления, контроля и сигнализации - например, лампы индикации, реле времени, системы SCADA или PLC. Применяется в распределительных щитах, на производствах, в системах энергообеспечения и на объектах с высокой нагрузкой, где требуется удалённый контроль за работой выключателя.

Технические характеристики

• Тип: вспомогательный контакт с комбинированной конструкцией 1НО + 1НЗ
• Номинальный рабочий ток: 250 А при AC-15, 230 В (для управляющих цепей)
• Подключение: винтовые зажимы - надёжная фиксация проводов до 2,5 мм2
• Способ монтажа: боковой, с левой стороны выключателя под передней крышкой
• Количество переключающих контактов: 0 - не предназначены для коммутации силового тока
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OF/SD(1NO1NC) левый (250) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Устанавливается только слева под передней крышкой - правосторонняя версия не поддерживается. Монтаж выполняется после отключения питания и вскрытия крышки выключателя. Контакты механически связаны с основным механизмом аппарата - они перемещаются одновременно с главными полюсами. Подключение проводов осуществляется через винтовые клеммы: затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для вспомогательных контактов в электрооборудовании. Не имеет собственной степени защиты IP - работает внутри корпуса выключателя, поэтому не подвергается воздействию окружающей среды. Электрическая прочность обеспечена за счёт согласованной работы с сертифицированными аппаратами SystemePact CCB.

Преимущества

• Комбинированная схема 1НО+1НЗ даёт возможность получать два типа сигналов сразу - состояние включения и аварийного отключения
• Физическая связь с механизмом выключателя гарантирует точную синхронизацию сигнала с реальным положением контактов
• Винтовое подключение удобно для многожильных и одножильных проводов, снижает риск ослабления соединений при вибрациях
• Работает в составе проверенных решений SystemePact CCB - повышает надёжность всей системы

Ограничения применения

• Не применяется вне выключателей Series CCB - несовместим с другими моделями и брендами
• Не предназначен для коммутации силовых цепей - максимальный ток 250 А указан только для управляющих цепей, сам контакт не рассчитан на замыкание основного тока
• Установка возможна только слева - нельзя использовать вместо правостороннего аналога
• Требуется доступ к внутреннему пространству выключателя - невозможен монтаж в уже собранном шкафу без демонтажа крышки

Примеры использования

• На промышленном конвейере: сигнал “Выключено” запускает охранную блокировку, сигнал “Авария” активирует тревогу
• В распределительном щите: LED-индикаторы показывают статус каждого автомата через вспомогательные контакты
• В системе автоматизации: входы PLC получают данные о состоянии выключателей для логического анализа
• В системах бесперебойного питания: контроллер определяет, был ли отключён автомат вручную или из-за перегрузки

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и заряженные элементы разряжены
• Выбирайте провода с жилами не более 2,5 мм2 - большие сечения не поместятся в клеммах
• Проверьте направление монтажа: левый контакт не подойдёт, если выключатель установлен справа
• При обслуживании не используйте инструменты с острыми кромками - можно повредить пластиковую рамку контакта
• Для долговечной работы рекомендуются регулярные осмотры винтовых соединений - особенно в условиях вибраций
