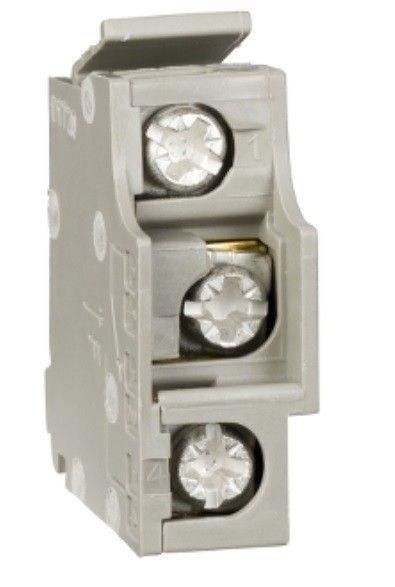

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ SD (1NO1NC) ЛЕВЫЙ (250) | SPD-SD-02-L Systeme Electric APC

Вспомогательный контакт SD (1NO1NC) левый (250) от бренда Systeme Electric - это компонент для систем управления и сигнализации, предназначенный для работы в паре с автоматическими выключателями серии SystemePact CCB DC на ток 250 А. Артикул spd-sd-02-l обеспечивает точную индикацию состояния выключателя при аварийных событиях, таких как перегрузка, КЗ или тестовое срабатывание.

Назначение и область применения

Вспомогательный контакт SD (1NO1NC) левый (250) используется для передачи сигналов о состоянии автоматического выключателя в системы контроля, автоматизации или сигнализации. Он реагирует на следующие события:

• аварийное отключение из-за перегрузки или короткого замыкания;
• нажатие кнопки Test на лицевой панели выключателя;
• срабатывание внешних расцепителей - MX (независимый) или MN (минимальное напряжение).

Подходит для промышленных объектов: цеховые линии, распределительные щиты, системы энергообеспечения, где требуется удалённая фиксация факта отключения. Устанавливается исключительно на выключатели серии SystemePact CCB DC.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ);
• Номинальный рабочий ток: 260 А при AC-15, 230 В - способен коммутировать нагрузки высокой мощности;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: боковой, под переднюю крышку выключателя - не требует дополнительного места спереди;
• Гарантийный срок: 24 месяца;
• Количество переключающих контактов: 0 - не является основным коммутационным элементом, работает только как вспомогательный.

Совместимость и монтаж

Вспомогательный контакт SD (1NO1NC) левый (250) совместим только с автоматическими выключателями SystemePact CCB DC на номинальный ток 250 А. Монтаж выполняется сбоку, под передней крышкой выключателя - до установки контакта необходимо снять крышку. Подключение проводов осуществляется через винтовые клеммы. Не устанавливается на другие модели выключателей, даже из серии SystemePact, если они не имеют соответствующего гнезда для SD-контактов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для аппаратов защиты. Применяется в соответствии с рекомендациями производителя Systeme Electric. Не предназначен для работы вне пределов указанных условий: температурный режим, влажность и класс защиты определяются основным выключателем, к которому он подключён.

Преимущества

• Чёткая индикация причин отключения - позволяет оперативно диагностировать проблему без вскрытия аппарата;
• Высокая коммутационная способность (260 А) - обеспечивает надёжную работу даже при больших импульсных нагрузках;
• Удобный боковой монтаж - не мешает доступу к другим элементам выключателя;
• Стандартная конструкция - легко заменяется при необходимости ремонта или модернизации.

Ограничения применения

• Не применяется с выключателями других серий - даже если внешне похожи, гнездо для SD-контакта есть только у SystemePact CCB DC 250 А;
• Не предназначен для постоянной коммутации силовых цепей - только для сигнальных и управляющих цепей малого тока;
• Работает только в связке с выключателем, который сам имеет функции аварийного отключения - не активируется при обычном ручном отключении;
• Не защищён от внешнего воздействия - корпус контакта не герметичен, требует установки внутри щита.

Примеры использования

• На конвейере: сигнал от контакта sd-sd-02-l передаётся в PLC - система останавливает линию и выводит сообщение “Перегрузка”;
• В распределительном щите: при срабатывании расцепителя MX контакты меняют состояние - загорается индикатор “Отключение по напряжению”;
• При тестировании оборудования: нажатие кнопки Test вызывает изменение положения контактов - можно проверить целостность цепи сигнализации без реального отключения питания.

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и обесточен - работа под напряжением запрещена;
• Проверьте направление монтажа: “левый” означает расположение контакта слева от оси выключателя - неверная сторона не позволит установить;
• Не затягивайте винты слишком сильно - повреждается пластиковая часть клеммы;
• Используйте жилы сечением, соответствующим заявленному производителем - обычно 0,5–2,5 мм2;
• При замене используйте оригинальный артикул spd-sd-02-l - аналоги могут не обеспечивать нужную механическую совместимость или долговечность.
