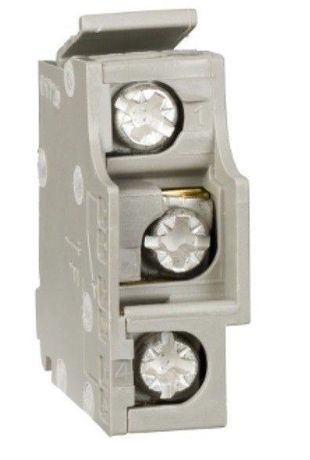

Контакт вспомогательный OF SystemePact CCB 2НО2НЗ правый Systeme Electric SPD-OF-02-22RS

Вспомогательный контакт OF (2NO2NC) правый (250) от бренда Systeme Electric - это компонент для контроля состояния автоматического выключателя серии SystemePact CCB DC. Он передает сигнал о положении главных контактов (вкл/выкл) в управляющую цепь, обеспечивая безопасную и точную автоматизацию. Артикул spd-of-02-22rs предназначен для монтажа справа на корпусе выключателя на ток до 250 А.

Назначение и область применения

Вспомогательный контакт OF (2NO2NC) правый (250) используется для передачи информации о состоянии основного автомата - включен он или отключен. Это необходимо для систем управления, сигнализации, интерлоков и защиты. Подходит для работы в составе автоматических выключателей системы SystemePact CCB DC. Применяется в промышленной автоматике: на станках, конвейерах, распределительных щитах, где требуется удаленный контроль положения аппарата без физического доступа к нему.

Технические характеристики

• Тип: вспомогательный контакт состояния OF (не коммутирующий, только сигнальный)
• Номинальный рабочий ток (Ie): 250 А - максимальная допустимая нагрузка в цепи управления
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Общее количество контактов: 4 (2NO + 2NC)
• Тип подключения: винтовые зажимы - надежное и проверенное соединение
• Способ монтажа: боковой, через специальный слот на корпусе выключателя
• Гарантийный срок: 24 месяца
• Число переключающих контактов: 0 - этот модуль не управляет силовым током, только передает информацию

Совместимость и монтаж

Вспомогательный контакт OF (2NO2NC) правый (250) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Устанавливается только справа от устройства, под переднюю крышку. Монтаж возможен только при полностью отсоединенном питании и снятой лицевой панели. Для подключения используйте провода сечением до 2,5 мм2. Кабель заводится в винтовые зажимы - затяжка должна быть достаточной, чтобы избежать нагрева, но без перегрузки. После установки проверьте механическую зацепляемость - контакт должен двигаться свободно, без люфта и заеданий.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для устройств распределения электроэнергии. Произведено в рамках сертифицированной системы качества Systeme Electric. Электрическая изоляция рассчитана на работу в условиях промышленной среды. Не предназначено для взрывоопасных зон или внешних условий без дополнительной защиты.

Преимущества

• Увеличивает функциональность выключателя - позволяет получать сигнал о состоянии без вскрытия шкафа
• Четко различаемые пары НО и НЗ обеспечивают гибкость в проектировании цепей управления
• Винтовое подключение снижает риск плохого контакта при вибрациях
• Правильное расположение (правый борт) гарантирует совпадение с конструкцией выключателя - не требует доработок
• Высокая долговечность благодаря механической связи с главными контактами - работает точно в такт с основным аппаратом

Ограничения применения

• Не применяется с другими сериями выключателей - даже аналогичными по току
• Не предназначен для коммутации силового тока - только для цепей управления (до 250 А, но в качестве сигнала!)
• Работает только в сочетании с выключателями SystemePact CCB DC - другие модели Series PACT не поддерживаются
• Не имеет собственной степени защиты IP - зависит от герметизации самого выключателя
• Не рекомендован для частых операций более 1000 раз в час - длительная работа в режиме высоких частот может вызвать износ механизмов

Примеры использования

• Подключение к PLC - сигнал “аппарат включен” запускает следующий этап технологической линии
• Сигнализация в щите - горит лампа “ОТКЛ”, когда выключатель сработал по перегрузке
• Интерблокировка - предотвращение включения другого оборудования, пока текущий выключатель находится в OFF
• Автоматический учет времени работы - счетчик активируется только при наличии сигнала “ВКЛ”

Практические советы

• Перед установкой всегда отключайте питание и убедитесь, что выключатель находится в положении “OFF”
• Проверьте соответствие артикула spd-of-02-22rs - есть левые и правые версии, они не взаимозаменяемы
• При использовании нескольких контактов - группируйте провода по цвету: красный = NO, черный = NC, белый = GND
• Не забудьте после монтажа протестировать контакт: переведите выключатель вручную в положения ON/OFF и проверьте наличие сигнала на выходе
• Если планируете использовать в условиях повышенной вибрации - дополнительно закрепите провода хомутиком рядом с местом подключения
