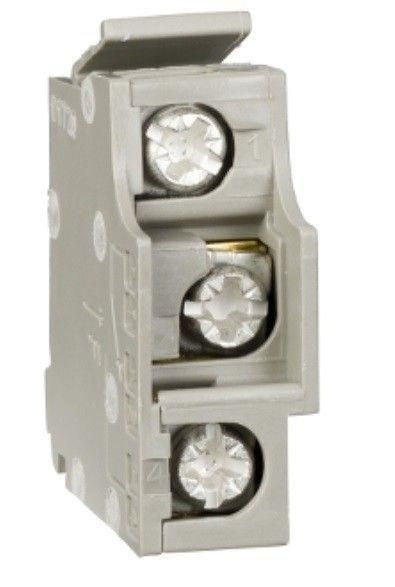

Контакт вспомогательный OF SystemePact CCB 2НО2НЗ левый Systeme Electric SPD-OF-01-22L

Вспомогательный контакт OF (2NO2NC) левый (125) от бренда Systeme Electric - это устройство для передачи сигнала о состоянии главных контактов автоматического выключателя. Артикул spd-of-01-22l предназначен для монтажа на выключатели серии SystemePact CCB DC и обеспечивает надёжное определение положения аппарата: включён/выключен. Применяется в системах управления, защиты и контроля.

Назначение и область применения

Вспомогательный контакт OF (2NO2NC) левый (125) используется для передачи информации о положении главных контактов автоматического выключателя в вспомогательные цепи управления, сигнализации или автоматизации. Он фиксирует два состояния: когда выключатель включён (главные контакты замкнуты) и когда он отключён - либо вручную, либо из-за срабатывания защиты (Trip).

Подходит для установки на автоматические выключатели серии SystemePact CCB DC с номинальным током до 125 А. Часто применяется в распределительных щитах, на станках, конвейерах, системах бесперебойного питания и других объектах, где требуется удалённый контроль состояния аппарата.

Технические характеристики

• Тип изделия: вспомогательный контакт состояния OF
• Номинальный рабочий ток (Ie): 125 А - способен коммутировать нагрузку в вспомогательной цепи без потери надёжности
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение
• Способ монтажа: боковой, с левой стороны выключателя, под передней крышкой
• Количество переключающих контактов: 0 - не предназначены для коммутации силовых цепей
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Вспомогательный контакт OF (2NO2NC) левый (125) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Установка возможна только на устройства с соответствующим крепёжным местом слева под передней крышкой. Монтаж выполняется после отключения напряжения и снятия крышки выключателя. Контакт фиксируется механически и подключается через винтовые зажимы - провода должны иметь зачищенную жилу и подходящую площадь сечения (обычно до 2,5 мм2).

Не устанавливайте контакт на другие модели выключателей - даже если они имеют аналогичный ток, форма и расположение крепления отличаются.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для коммутационной аппаратуры. Компоненты выполнены из термостойких материалов, устойчивых к нагреву от работы основного автомата. Напряжение в вспомогательной цепи не должно превышать допустимые пределы для контактов - рекомендовано использовать до 690 В переменного или постоянного тока.

Преимущества

• Чёткая и надёжная передача сигнала о состоянии выключателя - минимизирует риск ошибок в управлении
• Два НО и два НЗ контакта позволяют реализовать гибкие схемы сигнализации и блокировок
• Винтовое подключение удобно для многократного обслуживания и проверки
• Установка сбоку не требует изменения внешнего вида или габаритов шкафа
• Совместимость с сериями SystemePact CCB DC гарантирует точное механическое взаимодействие

Ограничения применения

• Не предназначен для коммутации силовых цепей - только для вспомогательных сигналов (напр., 24 В, 230 В)
• Работает только с выключателями SystemePact CCB DC - несовместим с другими сериями SE или конкурентов
• Монтаж возможен только слева - правосторонние версии не доступны в этом артикуле
• Не следует применять в средах с высокой вибрацией без дополнительной фиксации проводов
• Не рассчитан на частые операции включения/отключения - работает в режиме наблюдения, а не активной коммутации

Примеры использования

• Сигнализация “Выключатель включён” на пульте управления станком
• Блокировка запуска другого оборудования, пока основной выключатель не включён
• Передача сигнала “Отключение по перегрузке” в SCADA-систему
• Индикация состояния в распределительном щите с LED-индикаторами
• Автоматическое отключение зарядного устройства при отключении входного автомата

Практические советы

• Проверьте тип выключателя перед покупкой - артикул spd-of-01-22l подходит только для SystemePact CCB DC
• При монтаже используйте отвертки с плоскими насадками - винты плотные, легко повредить головку
• Не затягивайте зажимы слишком сильно - можно повредить пластиковую корпусную часть контакта
• Обязательно протестируйте работу контактов после установки: переместите рычаг выключателя в положения “ВКЛ” и “ОТКЛ”, проверьте замыкание/размыкание цепи тестером
• Если нужен контакт справа - выбирайте правостороннюю версию, она имеет другой артикул
• При использовании в цепях постоянного тока учтите полярность - хотя контакт не чувствителен к ней, в некоторых схемах важно соблюдать последовательность подключения
