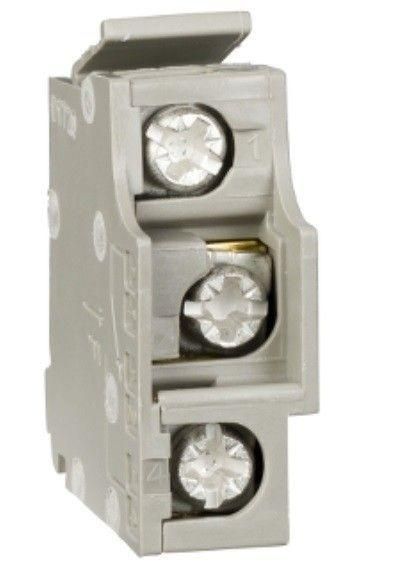

ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ SD (1NO1NC) ЛЕВЫЙ (125) | SPD-SD-01-L Systeme Electric APC

Вспомогательный контакт SD (1NO1NC) левый (125) от Systeme Electric - это компонент для индикации аварийного отключения автоматического выключателя серии SystemePact CCB DC на ток 125 А. Артикул spd-sd-01-l устанавливается слева под передней крышкой выключателя и передаёт сигнал о сработавшем защите, что позволяет интегрировать выключатель в системы управления и контроля.

Назначение и область применения

Вспомогательный контакт SD (1NO1NC) левый (125) предназначен для передачи сигнала о состоянии аварийного отключения автоматического выключателя. Он активируется при:

• перегрузке сети;
• коротком замыкании;
• нажатии кнопки Test на лицевой панели выключателя;
• срабатывании независимого расцепителя MX или расцепителя минимального напряжения MN.

Используется в системах автоматизации, где требуется отслеживать факт отключения оборудования - например, в цепях управления станков, конвейеров, щитах распределения энергии, системах безопасности.

Технические характеристики

• Тип изделия: вспомогательный контакт
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток Ie: 125 А
• Тип подключения: винтовые зажимы
• Способ монтажа: боковой, через специальный фланец под переднюю крышку выключателя
• Гарантийный срок: 24 месяца
• Количество переключающих контактов: 0 (не является основным коммутирующим элементом)

Совместимость и монтаж

Вспомогательный контакт SD (1NO1NC) левый (125) совместим только с автоматическими выключателями серии SystemePact CCB DC на ток 125 А. Установка возможна исключительно слева под передней крышкой - правосторонняя версия не поддерживается. Монтаж выполняется после демонтажа крышки выключателя: контакт вставляется в паз до щелчка, затем фиксируется механически. Подключение проводов - к винтовым зажимам, момент затяжки не регламентирован, достаточно плотной фиксации без деформации изоляции.

Не устанавливается на другие модели выключателей, даже если они имеют аналогичный номинал тока. Для работы с другими сериями (например, SystemePact S) требуются другие типы контактов.

Безопасность и стандарты

Вспомогательный контакт SD (1NO1NC) левый (125) соответствует требованиям международных стандартов на устройства управления и защиты электроустановок. Применяется в соответствии с рекомендациями производителя Systeme Electric для обеспечения надёжной индикации состояния выключателя. Не предназначен для коммутации силовых цепей - работает только в цепях управления и сигнализации.

Преимущества

• Чёткая индикация причин отключения: отличает аварийное срабатывание от ручного отключения.
• Устойчивая работа при высоких токах: рассчитан на 125 А, что соответствует классу выключателя.
• Физическая совместимость с конструкцией SystemePact CCB DC - не требует доработок корпуса.
• Долговечная конструкция: винтовое подключение снижает риск ослабления контакта при вибрации.

Ограничения применения

• Не применяется с выключателями других серий - даже с SystemePact S или CCA.
• Не предназначен для коммутации нагрузки выше 125 А - используется только в цепях управления.
• Работает только при установленной передней крышке выключателя - без неё контакт недоступен и не функционирует.
• Не имеет собственной защиты от перенапряжений - внешние помехи должны гаситься в цепи управления.

Примеры использования

• На промышленном конвейере: сигнал от контакта sd-sd-01-l подаётся на PLC, который останавливает линию и запускает оповещение при КЗ.
• В распределительном щите: индикация срабатывания автомата выводится на световой табло оператора.
• В системе бесперебойного питания: при срабатывании расцепителя MX система переходит на резервный источник и формирует журнал событий.

Практические советы

• Перед установкой проверьте, что выключатель отключен и обесточен - даже при открытом положении есть потенциал на шинах.
• При подключении используйте жилы сечением 0,5–2,5 мм2 - слишком толстые провода не войдут в зажим, тонкие - плохо фиксируются.
• Не пытайтесь установить контакт справа - он специально спроектирован для левой стороны, и попытки модификации повредят механизм.
• При обслуживании выключателя всегда проверяйте работу контакта тестовым импульсом - нажмите кнопку Test и убедитесь, что сигнал поступает в контроллер.
• Запасной контакт spd-sd-01-l храните в оригинальной упаковке - влаго- и пылезащита важна для долговечности винтовых зажимов.
