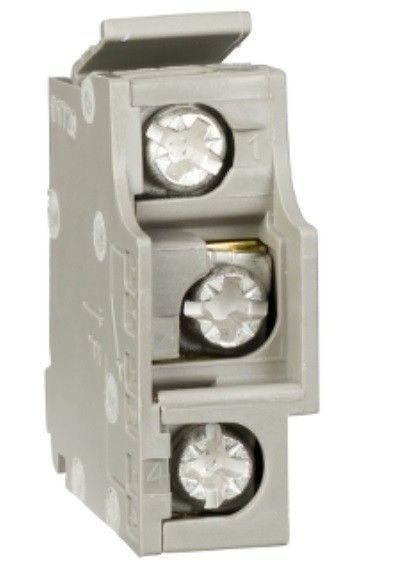

Контакт вспомогательный SD SystemePact CCB 1НО1НЗ левый 630 А Systeme Electric SPD-SD-06-L

Вспомогательный контакт SD (1NO1NC) левый (630) от Systeme Electric - компонент для систем управления и сигнализации, предназначенный для работы с автоматическими выключателями серии SystemePact CCB DC на ток 630 А. Артикул spd-sd-06-l обеспечивает надёжную передачу сигналов о состоянии выключателя через два типа контактов: нормально открытый и нормально закрытый.

Назначение и область применения

Вспомогательный контакт SD (1NO1NC) левый (630) используется для передачи информации о событиях, происходящих в автоматическом выключателе: аварийном отключении из-за перегрузки или короткого замыкания, нажатии тестовой кнопки, активации расцепителей MX (независимый) или MN (минимальное напряжение). Он не управляет силовой цепью, а служит для контроля и сигнализации в цепях управления, ЛАС, SCADA или панелях оператора.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 1
• Номинальный рабочий ток (Ie): 630 А - указывает на совместимость с выключателями этой мощности, но сам контакт работает в слаботочных цепях (не коммутирует силовые токи)
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для стационарной установки
• Способ монтажа: боковой, с левой стороны выключателя
• Гарантийный срок: 24 месяца
• Тип изделия: вспомогательный контакт (не самостоятельный аппарат, требует установки в выключатель)
• Количество переключающих контактов: 0 - значит, он не предназначен для коммутации основной нагрузки

Совместимость и монтаж

Вспомогательный контакт SD (1NO1NC) левый (630) устанавливается исключительно в автоматические выключатели серии SystemePact CCB DC. Монтаж выполняется сбоку, под передней крышкой выключателя - до сборки корпуса. Установка возможна только при отключенном питании и с соблюдением порядка сборки, указанного в руководстве SystemePact. Контакт несовместим с другими сериями выключателей, даже от SE, если они не относятся к CCB DC. Подключение проводов осуществляется через винтовые зажимы: рекомендуется использовать жилы сечением до 2,5 мм2, зачищенные на 8–10 мм.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для распределительных устройств. Применяется в соответствии с правилами безопасности для электроустановок до 1000 В переменного и постоянного тока. Гарантийный срок 24 месяца подтверждает соответствие требованиям долговечности и надёжности.

Преимущества

• Два типа контактов (1NO + 1NC) позволяют реализовать гибкие схемы сигнализации: например, один для включения индикатора “отключено”, другой - для тревожного сигнала “авария”
• Установка сбоку не требует изменения внешнего вида выключателя и сохраняет герметичность корпуса
• Винтовое подключение исключает необходимость пайки и позволяет легко заменить или обслужить контакт
• Работает в паре с функциями расцепления MX/MN и тест-кнопкой - обеспечивает полную информационную связь с состоянием аппарата

Ограничения применения

• Не предназначен для коммутации силовых цепей - максимальная нагрузка на контактах не указана, поэтому применяйте только в цепях управления (до 5 A, 250 V AC/DC - типовое ограничение для таких контактов, но точные значения см. в документации SystemePact)
• Устанавливается только в выключатели системы SystemePact CCB DC - не подходит для других моделей, даже аналогичных по току
• Требует физического доступа к боковой стороне выключателя - невозможен монтаж после окончательной сборки шкафа, если не предусмотрена лючковая крышка
• Не имеет защиты IP - не предназначен для установки вне корпуса выключателя

Примеры использования

• Подключение к панели управления: сигнал “авария” от НО-контакта запускает световую индикацию и запись события в журнал
• Интеграция с PLC: НЗ-контакт даёт сигнал “выключатель в работе”, при отключении - размыкание цепи вызывает остановку оборудования
• Тестирование системы: при нажатии кнопки Test на выключателе контакт меняет состояние - можно проверить работоспособность всей цепи сигнализации без реального отключения
• Системы удалённого мониторинга: контакты используются для передачи статуса в SCADA-систему через релейные интерфейсы

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключён и обесточен - даже малые токи в цепях управления могут повредить чувствительные элементы контроллеров
• При использовании в цепях с высокой помеховой нагрузкой (частотные преобразователи, сварочные аппараты) используйте экранированные кабели и заземление экрана
• Не затягивайте винты слишком сильно - это может повредить пластиковую рамку контакта
• Проверьте положение контакта при сборке: он должен плотно входить в направляющие, иначе будет плохой контакт или невозможность срабатывания
• Запомните: этот контакт - часть системы SystemePact CCB DC. Его нельзя заменить универсальным вспомогательным контактом - только оригинальный артикул spd-sd-06-l гарантирует совместимость и работу всех функций
