ВСПОМОГАТЕЛЬНЫЙ КОНТАКТ OFSD(1NO1NC) ПРАВ.УДЛИН(630) | SPD-OFSD-06-RL Systeme Electric APC

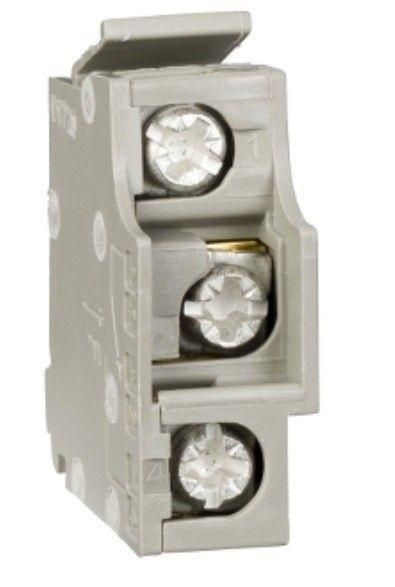

Вспомогательный контакт OFSD(1No1Nc) правый удлиненный провод (630) от бренда Systeme Electric - это компонент для контроля состояния автоматического выключателя серии SystemePact CCB DC на ток 630 А. Он передает сигналы о положении выключателя (включен/выключен) и аварийном отключении, обеспечивая интеграцию в системы управления и сигнализации. Артикул spd-ofsd-06-rl предназначен для монтажа сбоку под передней крышкой выключателя.

Назначение и область применения

Вспомогательный контакт OFSD(1No1Nc) правый удлиненный провод (630) используется для передачи информации о состоянии автомата: когда он замкнут (включен), разомкнут (выключен) или отключен из-за аварии (например, КЗ или перегрузки). Этот контакт не управляет нагрузкой - он лишь сигнализирует. Применяется в системах автоматизации, пультах управления, цепях защиты и контроля, где важно знать реальное положение выключателя без физического осмотра. Подходит для промышленных объектов: станций распределения энергии, производственных линий, насосных и вентиляционных комплексов.

Технические характеристики

• Тип: вспомогательный контакт с комбинированной функцией (НО + НЗ)
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 630 А при AC-15, 230 В - способен работать в цепях управления даже при высоких импульсных нагрузках
• Подключение: винтовые зажимы - надежная фиксация проводов без необходимости специальных инструментов
• Способ монтажа: боковой, через доступную щель под передней крышкой выключателя
• Гарантия: 24 месяца
• Переключающие контакты: отсутствуют - контакт не рассчитан на коммутацию силовых цепей

Совместимость и монтаж

Вспомогательный контакт OFSD(1No1Nc) правый удлиненный провод (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Установка выполняется только на правой стороне корпуса аппарата, под передней крышкой - до монтажа крышки необходимо зафиксировать контакт. Провода удлиненные - позволяют легко подключить его к удаленным устройствам управления без натяжения. Монтаж возможен только при отключенном питании. После установки проверьте механическую фиксацию и целостность контактов тестером.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для аппаратов среднего класса. Работает в пределах температур, допустимых для серий SystemePact CCB. Не имеет собственной защиты от перегрузок - зависит от защиты основного выключателя. Не предназначено для работы во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Комбинированная схема (1НО + 1НЗ) позволяет одновременно контролировать два состояния: вкл/откл и аварийное отключение
• Удлиненные провода упрощают прокладку кабелей и снижают риск повреждений при сборке
• Винтовое подключение обеспечивает долговечность и отказоустойчивость в условиях вибрации
• Монтаж сбоку не требует демонтажа основного выключателя - можно установить после монтажа шкафа

Ограничения применения

• Не работает с другими сериями автоматов - только с SystemePact CCB DC
• Не предназначен для коммутации силовых цепей - максимальный ток 630 А относится только к условиям AC-15, 230 В, то есть к цепям управления, а не к нагрузке
• Не использовать в средах с повышенной коррозией, без герметичной защиты шкафа
• Не рекомендован для частых операций более 1000 раз в час - длительная работа при высокой частоте может снизить срок службы контактов

Примеры использования

• Сигнализация “Автомат отключен” на пульте управления цеха
• Подключение к PLC для логики “запуск двигателя только если автомат включен”
• Функция “аварийное отключение” - триггер для остановки конвейера при срабатывании тепловой защиты
• Интеграция в систему SCADA для отображения статуса оборудования в режиме онлайн

Практические советы

• Перед установкой убедитесь, что выключатель полностью отключен и обесточен - контакт активируется механически от движения рычага автомата
• Проверьте посадочный диаметр и расположение крепления на вашем выключателе - модель должна точно совпадать с типом SystemePact CCB DC
• Используйте провода сечением не менее 1,5 мм2 для цепей управления - этого достаточно для надежной передачи сигнала
• При многократном обслуживании шкафа фиксируйте провода хомутиками - свободные концы могут попасть в движущиеся части
• Артикул spd-ofsd-06-rl - единственный подходящий вариант для правого монтажа в этой серии; аналоги слева или других брендов не совместимы
