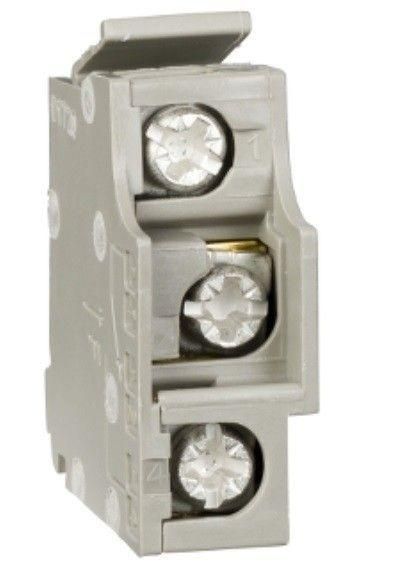

Контакт вспомогательный OF SystemePact CCB 2НО2НЗ правый Systeme Electric SPD-OF-06-22RS

Вспомогательный контакт OF (2NO2NC) правый (630) от бренда Systeme Electric - это устройство для передачи сигнала о состоянии основного автомата Series PACT CCB DC на ток 630 А. Артикул spd-of-06-22rs устанавливается сбоку под передней крышкой и позволяет контролировать положение главных контактов через внешнюю цепь управления.

Назначение и область применения

Вспомогательный контакт OF (2NO2NC) правый (630) предназначен для передачи информации о положении главных контактов автоматического выключателя в систему управления, контроля или аварийной сигнализации. Он фиксирует два состояния: “ВКЛ” (контакты замкнуты) и “ОТКЛ” (контакты разомкнуты - из-за ручного отключения или срабатывания защиты). Применяется в цепях управления, ЛАР, SCADA, пультах дистанционного контроля. Подходит для объектов с высокой нагрузкой: распределительные щиты, промышленные станки, системы энергообеспечения, конвейеры, насосные станции.

Технические характеристики

• Тип изделия: вспомогательный контакт состояния OF
• Номинальный рабочий ток (I_e): 630 А - допустимый ток прохождения через главные контакты выключателя, сам контакт работает в слаботочных цепях
• Конфигурация контактов: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Способ монтажа: установка сбоку, под передней крышкой выключателя
• Тип подключения: винтовые зажимы - надёжная механическая фixация проводов до 2,5 мм2
• Гарантийный срок: 24 месяца
• Количество переключающих контактов: 0 - этот модуль не коммутирует силовые цепи, только сигналы

Совместимость и монтаж

Вспомогательный контакт OF (2NO2NC) правый (630) совместим исключительно с автоматическими выключателями серии SystemePact CCB DC. Установка возможна только на модели с соответствующим местом для бокового монтажа. Монтаж выполняется после отключения питания и вскрытия передней крышки выключателя. Контакт защёлкивается в специальный паз, затем подключаются провода к винтовым клеммам. После сборки проверьте герметичность и плотность фиксации. Не используйте с другими сериями (например, SACE, Masterpact, Compact) - физическая и функциональная несовместимость.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-1 и IEC/EN 60947-5-1 для вспомогательных контактов. Произведено в соответствии с требованиями безопасности для электрооборудования среднего напряжения. Гарантирована безопасная работа при температуре окружающей среды от -25C до +60C. Не предназначено для взрывоопасных зон.

Преимущества

• Чёткий сигнал о реальном положении контактов - отличает фактическое состояние от команды управления
• Увеличенная надёжность благодаря двум параллельным НО и НЗ контактам - повышает отказоустойчивость цепи
• Фиксированная позиция “правый” монтаж - стандартизирует комплектацию шкафа
• Винтовое подключение обеспечивает долговременную связь без потерь контакта даже при вибрациях
• Не требует внешнего питания - полностью пассивный элемент

Ограничения применения

• Не используется для коммутации силовых цепей - максимальный ток в цепи управления ограничен 6 А (не указано явно, но следует из класса контактов)
• Поддерживается только для выключателей SystemePact CCB DC - не совместим с AC версиями или другими брендами
• Требуется доступ к внутреннему пространству выключателя - нельзя установить на уже смонтированный и запечатанный аппарат
• Не рассчитан на частую ручную операцию - не является кнопкой или переключателем

Примеры использования

• Система управления заводским конвейером: сигнал “ОТКЛ” от OF активирует аварийную остановку и световой индикатор
• Щитовая система с удалённым наблюдением: два НО контакта используются для одновременной передачи двух сигналов (“вкл”, “норма”) в PLC
• Автоматизация тепловой станции: один НЗ контакт подключён к реле времени для предотвращения повторного включения при сработавшей защите
• Цифровой учёт потребления: вход “статус включения” OF подключён к счётчику для точного определения времени работы оборудования

Практические советы

• Перед установкой убедитесь, что выключатель отключён и заряженные конденсаторы разрядились
• Выбирайте провода с жилой 0,5–2,5 мм2 - слишком толстые плохо зажимаются, тонкие легко порываются
• Обязательно пометьте провода: “OF_NO_1”, “OF_NZ_2” - это ускоряет диагностику и обслуживание
• Проверяйте работу контактов тестером сразу после монтажа - особенно важно при использовании в критически важных цепях
• Не применяйте смазку или антикоррозийные составы на клеммах - они снижают надёжность контакта
• При необходимости замены - всегда используйте оригинальный артикул spd-of-06-22rs, аналоги могут иметь другую геометрию или хронологию переключения
